Zeiss Koordinatenmessgerät

Typ: O-INSPECT 442

Bezeichnung der Maschine: Koordinatenmessgerät
Maschinentyp: O-INSPECT 442

Die multisensorische Messmaschine O-INSPECT ZEISS ermöglicht
die optimale optische oder Kontaktmessung aller Eigenschaften.

Die CALYPSO Software ermöglicht die gleichzeitige Anzeige von Ist-Zustand, Sollprofil und Abweichungen,
sodass die Messergebnisse sehr einfach zu erkennen und zu interpretieren sind.

Allgemeine Daten:

Abmessung: Breite 1055 mm Länge 1351 mm Höhe 1770 mm

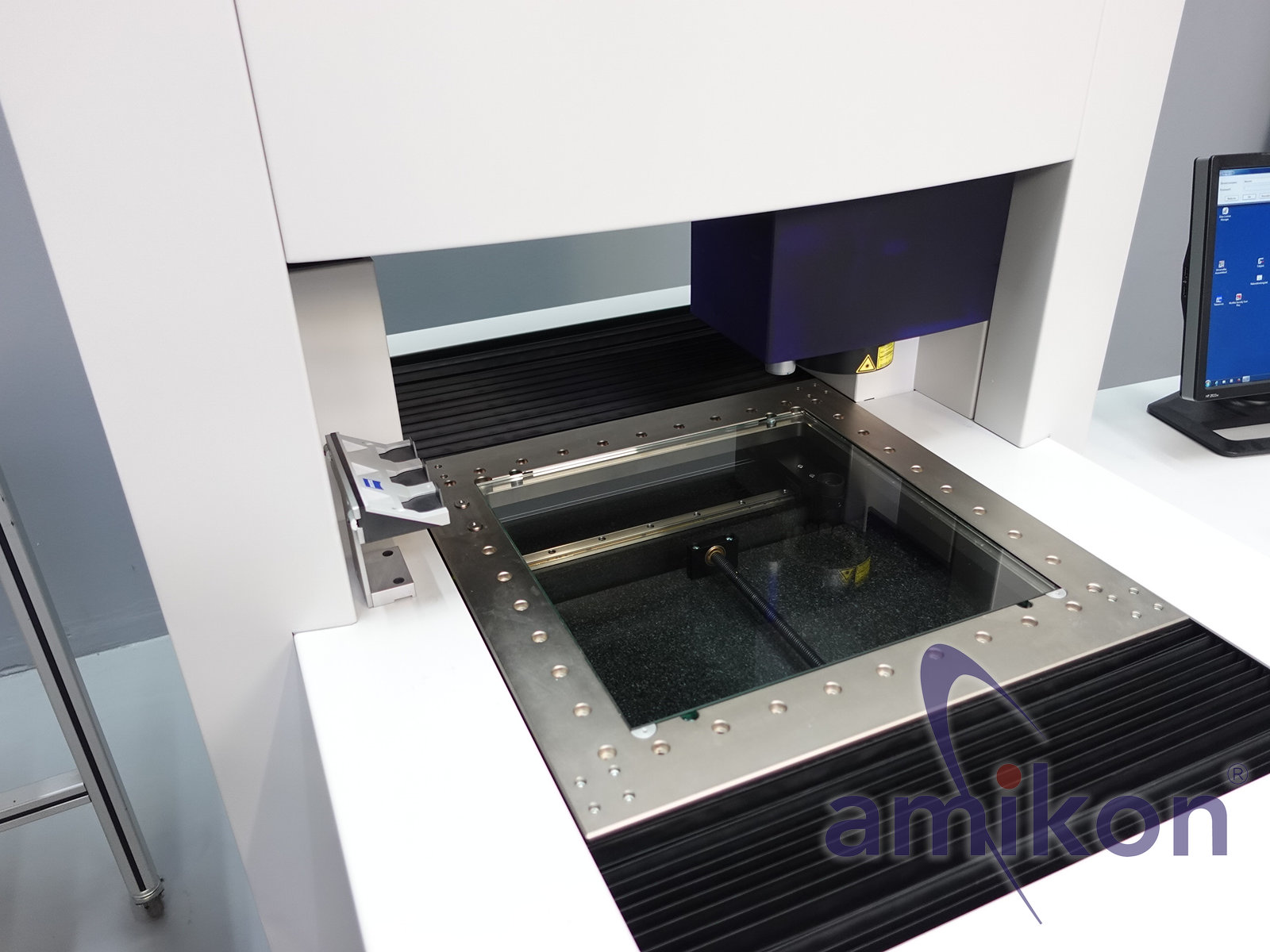

Messbereich: X 400 mm Y 400 mm Z 200 mm

Gewicht:

KMG 800 kg
Werkstück, max. 20 kg
Geräuschpegel des KMG < 70 dBA

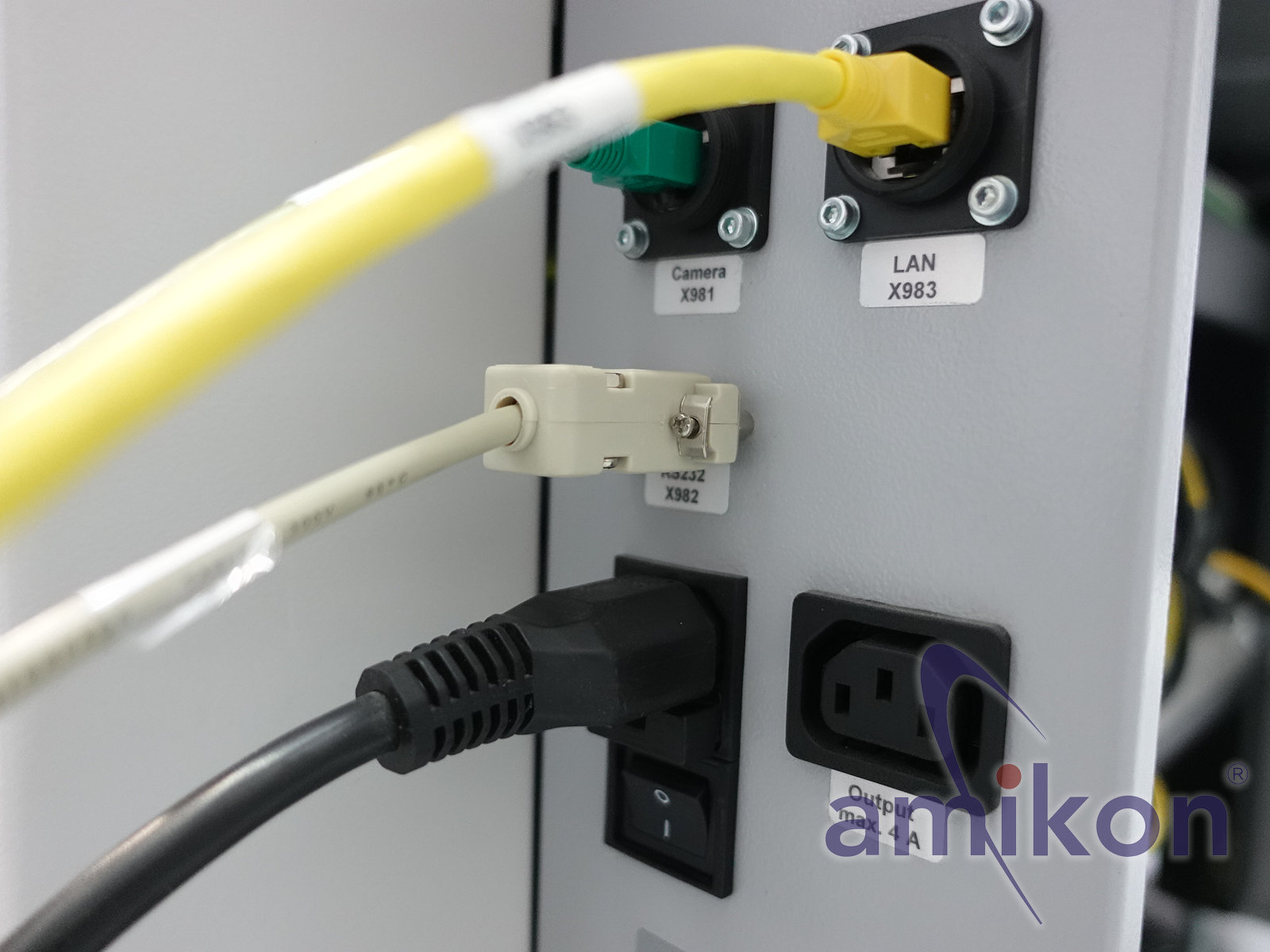

Elektrische Daten:

Netzspannung100, 110, 120, 125, 230, 240 V~ (± 10 %)
Stromart1 / N / PE
Frequenz 50 bis 60 Hz (± 3,5 %)
Leistungsaufnahmemax. 1500 VA

Sicherung:

bei 230 V oder 240 VC 16 A
bei 100 V oder 125 V15 A

Fahrgeschwindigkeit:

Schleichgang: SLOW-Funktion0 bis 5 mm/s
Einrichtbetrieb0 bis 70 mm/s
Serienmessbetrieb
Achse (X,Y) max. 200 mm/s
Achse (Z) max. 50 mm/s
Achse (3D) max. 287 mm/s

Umweltbedingungen:

Für einen einwandfreien Betrieb des Koordinatenmessgeräts
müssen folgende Bedingungen erfüllt sein.

Umgebungstemperatur für Betriebsbereitschaft + 17˚C bis + 35˚C

Relative Feuchte 40% bis 70% (nicht kondensierend)
Raumtemperatur für Messbetrieb 20˚C ±1 K
Höhe über NHN 100-125 V: max. 3000 m über NHN
230-240 V: max. 2000 m über NHN

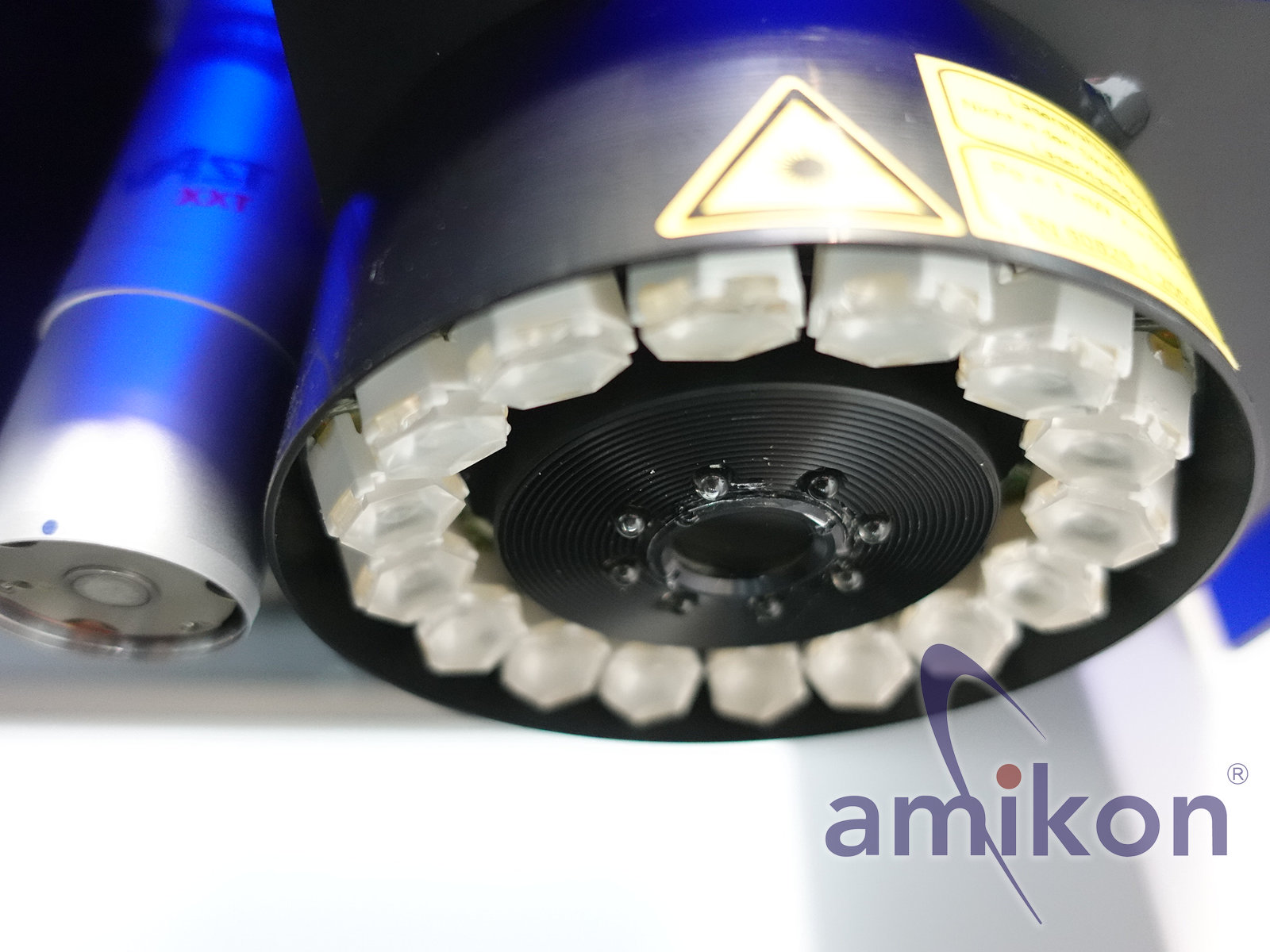

Messkopfsystem:

Messkopfsystem CFS
Daten zu Messkopftypen:
Messkopftyp CFS 2mm
Messbereich 2 mm Arbeitsabstand 61 mmm Messfleckdurchmesser 12,5 µm
Messbare Oberflächenneigung zur Einstrahlrichtung 90 ± 15°

Messbereich 3 mm Arbeitsabstand 22.5 mmm Messfleckdurchmesser 12 µm
Messbare Oberflächenneigung zur Einstrahlrichtung 90 ± 30°

Messbereich 10 mm Arbeitsabstand 70 mmm Messfleckdurchmesser 24 µm
Messbare Oberflächenneigung zur Einstrahlrichtung 90 ± 20°

Die Werte für die Oberflächenneigungen sind Grenzwerte
und abhängig vom Reflexionsverhalten der Werkstückoberfläche.

Drehtisch:

Masse und Auflösung
Masse des Drehtisches 7 kg
Auflösung 0,15’’
Dynamik:
Winkelgeschwindigkeit max 50˚/s
Drehgeschwindigkeit 8,3 min-1

Lieferumfang:

In der Standardausführung wird das Koordinatenmessgerät des Typs O-INSPECT mit folgenden Komponenten ausgeliefert:

Koordinatenmessgerät (KMG)
Steuerung (integriert)

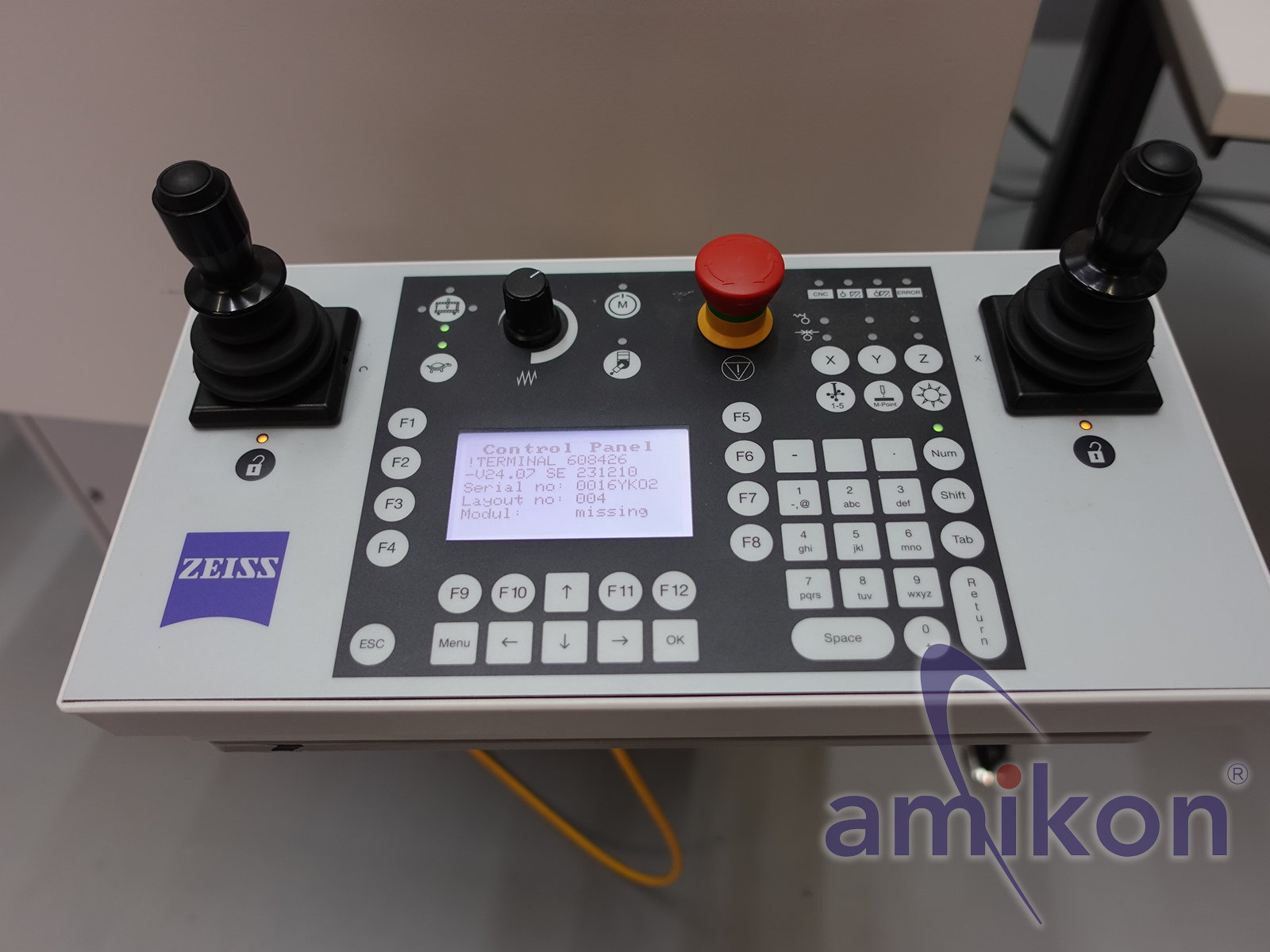

Bedienpult
Rechner mit Peripheriegeräten

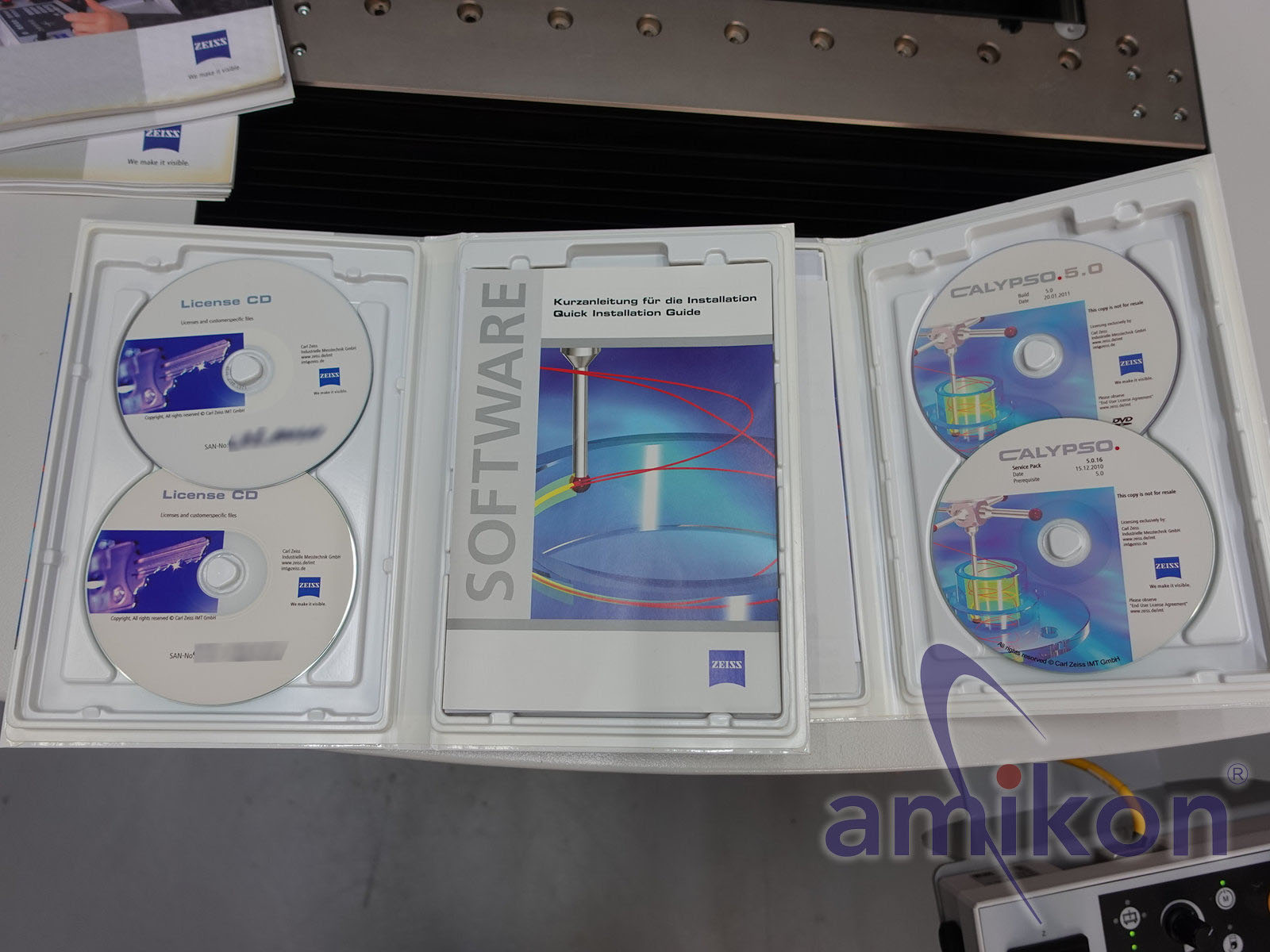

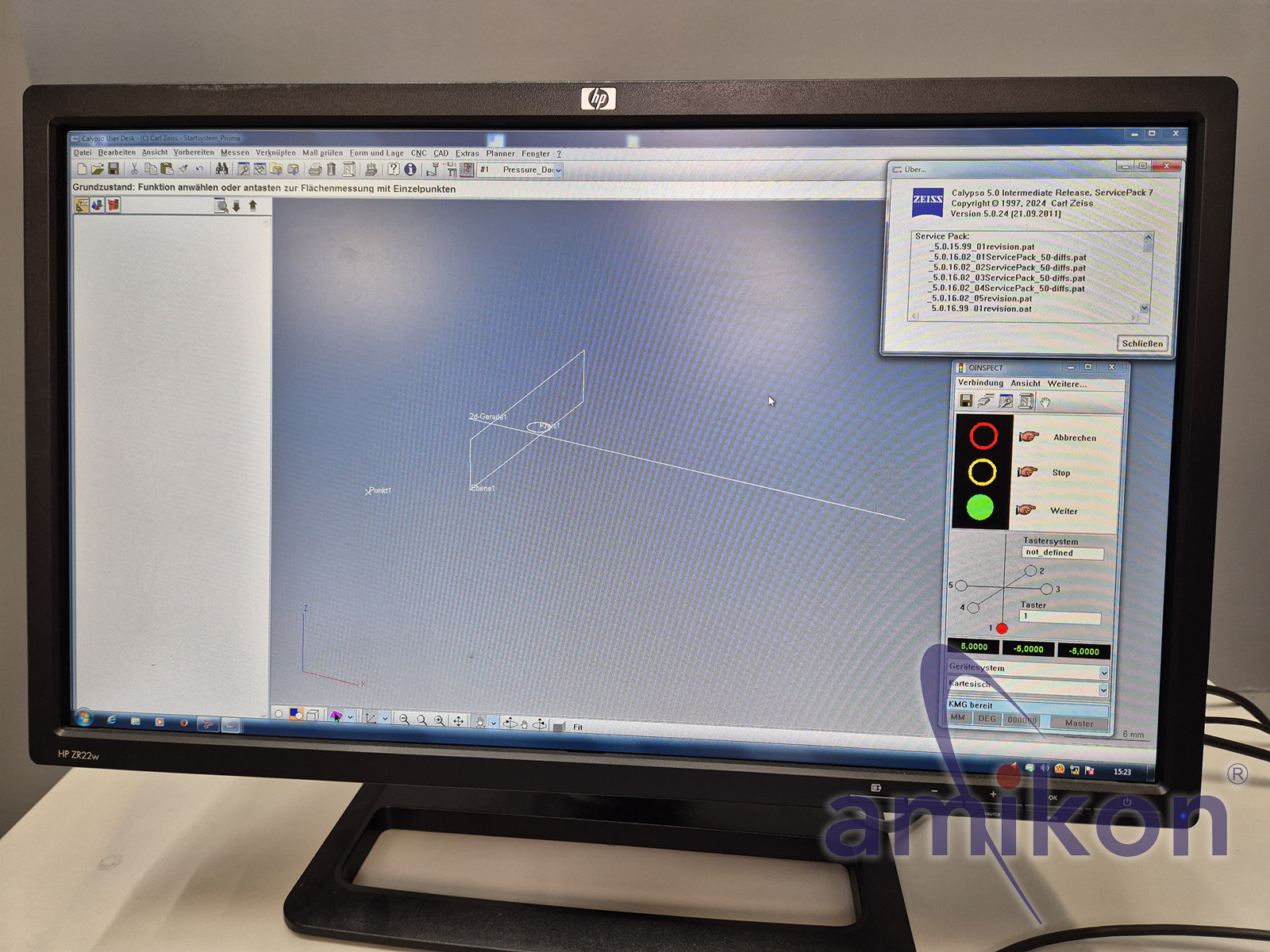

Software - z.B. CALYPSO
Dokumentation
Messkopfsystem
Referenztaster
Einmessnormal
Einmessschablon

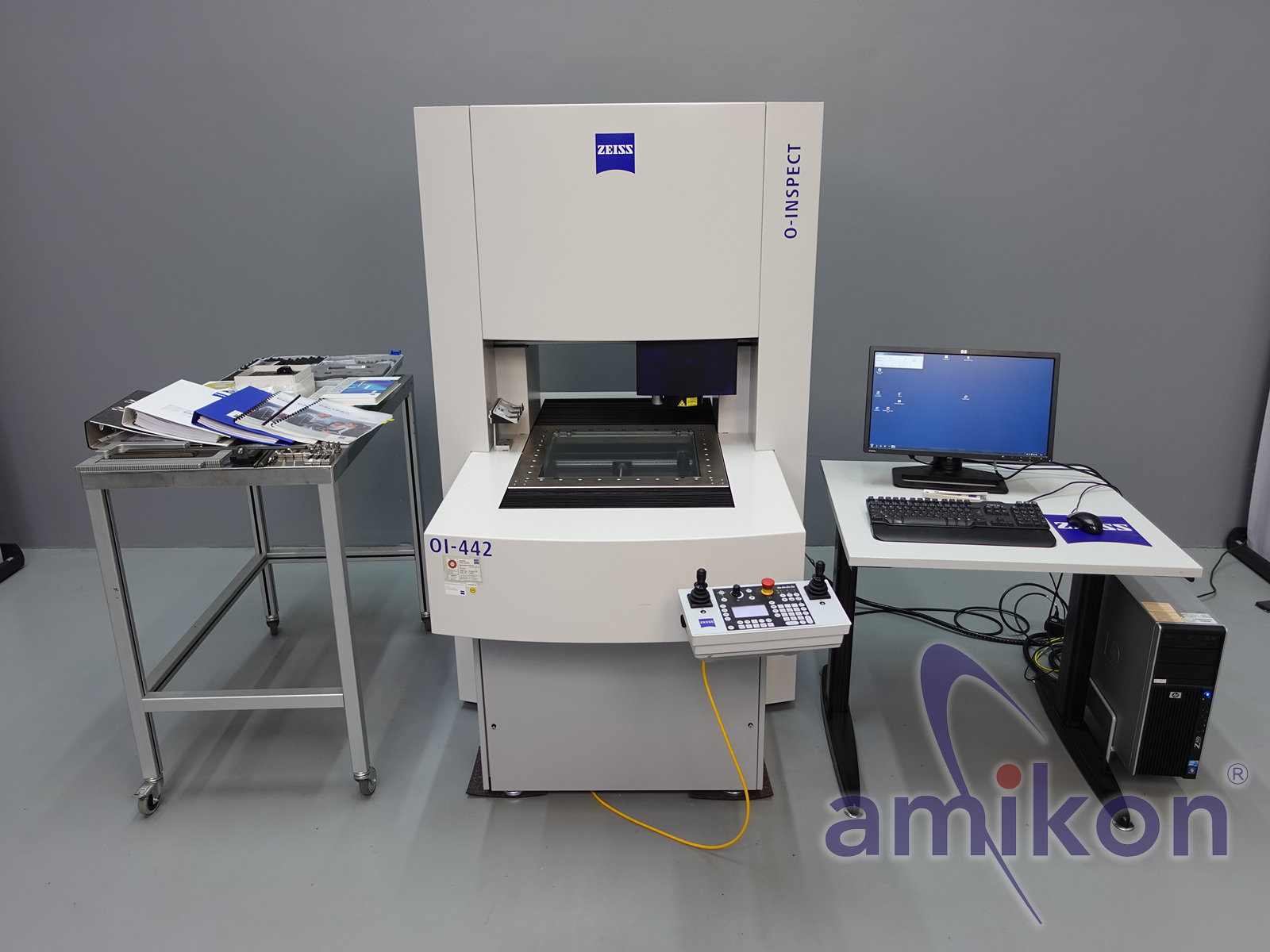

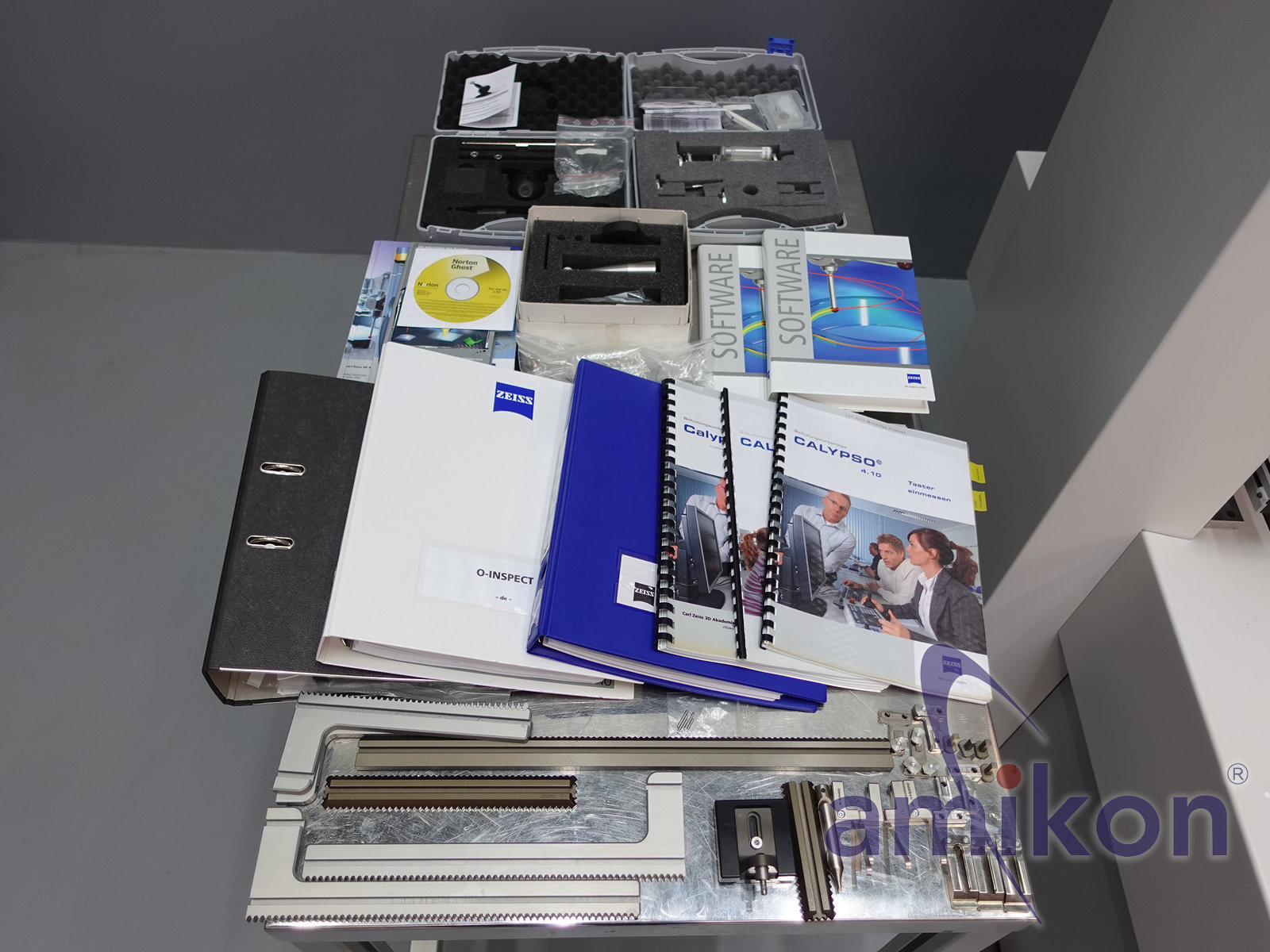

Lieferumfang: (Zeiss Koordinatenmessgerät mit Zubehör wie abgebildet)

Zustand: gebraucht / used

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Bitte erfragen Sie vor Kauf die Transportmöglichkeiten.

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
