EA Elektro Automatik

Typ: EA-EL 9080-200

EA Elektro-Automatik Elektronische Last (2,4KW) 0-80V 0-200A

Technisch Daten:

Netzeingang:
Netzspannung 115V/20V umschaltbar
Netzfrequenz 50/60Hz
Netzsicherung T2,5A

DC-Eingang:

Eingangsspannung U nenn 0…80V
Eingangsleistung P nenn 0...2400W,mit temperaturabhängigem Derating
Dauerleistung 1500W bei 20°C Umgebung
Eingangsstrom I nenn 0…200A
Überspannungsschutzgrenze 1,1 * U nenn
maximal zulässige Eingangsspg. 100V

Spannungsregelung:

Einstellbereich 0…80V
Auflösung Anzeige 100mV
Genauigkeit** <0,1% von U nenn

Stromregelung:

Einstellbereich 0…200A
Auflösung Anzeige 100mA
Genauigkeit <0,2% von I nenn

Leistungsregelung:

Einstellbereich 0…2400W
Auflösung Anzeige 1W
Genauigkeit <2% von P nenn

Widerstandsregelung:

Einstellbereich 1 0...5Ω
Auflösung Anzeige 1mΩ
Genauigkeit <2% vom Widerstandsbereich,
0,3% vom Strombereich

Einstellbereich 2 0...100Ω
Auflösung Anzeige 100Ω
Genauigkeit <2% vom Widerstandsbereich,
0,3% vom Strombereich

Dynamische Werte:

Stromanstiegs- und abfallzeit <50us
Pegel 2 einstellbare Lastpegel pro Regelungsart
Einschaltzeiten Pulsbetrieb 2 einstellbar, 50us..100s
Anstiegs-/Abfallzeit einstellbar, 0us…200ms
Genauigkeit <10%
Triggereingang ja, für externe Pegelumschaltung

Batterietestfunktion:

Modi Strom/Leistung/Widerstand Strom/Leistung/Widerstand Strom/Leistung/Widerstand
Batterieschutz Entladeschlußspannung einstellbar Entladeschlußspannung einstellbar Entladeschlußspannung einstellbar
Anzeige Zeit und verbrauchte Batteriekapazität Zeit und verbrauchte Batteriekapazität Zeit und verbrauchte Batteriekapazität
Anzeige 2 x 40 Zeichen
Analoge Schnittstelle:
Steuereingänge 0...10V für U / I / P / R (0...100% Sollwert)
Monitorausgänge 0...10V für U / I (0...100% Istwert)
Steuersignale Intern/extern, Eingang ein/aus, R-Mode 5/100Ω
Meldesignale Überspannung
Ausgänge Referenzspannung

Kühlung:

Kühlungsart Temperaturgeregelte Lüfter
Umgebungstemperatur 0…70°C mit Derating 20W/°C

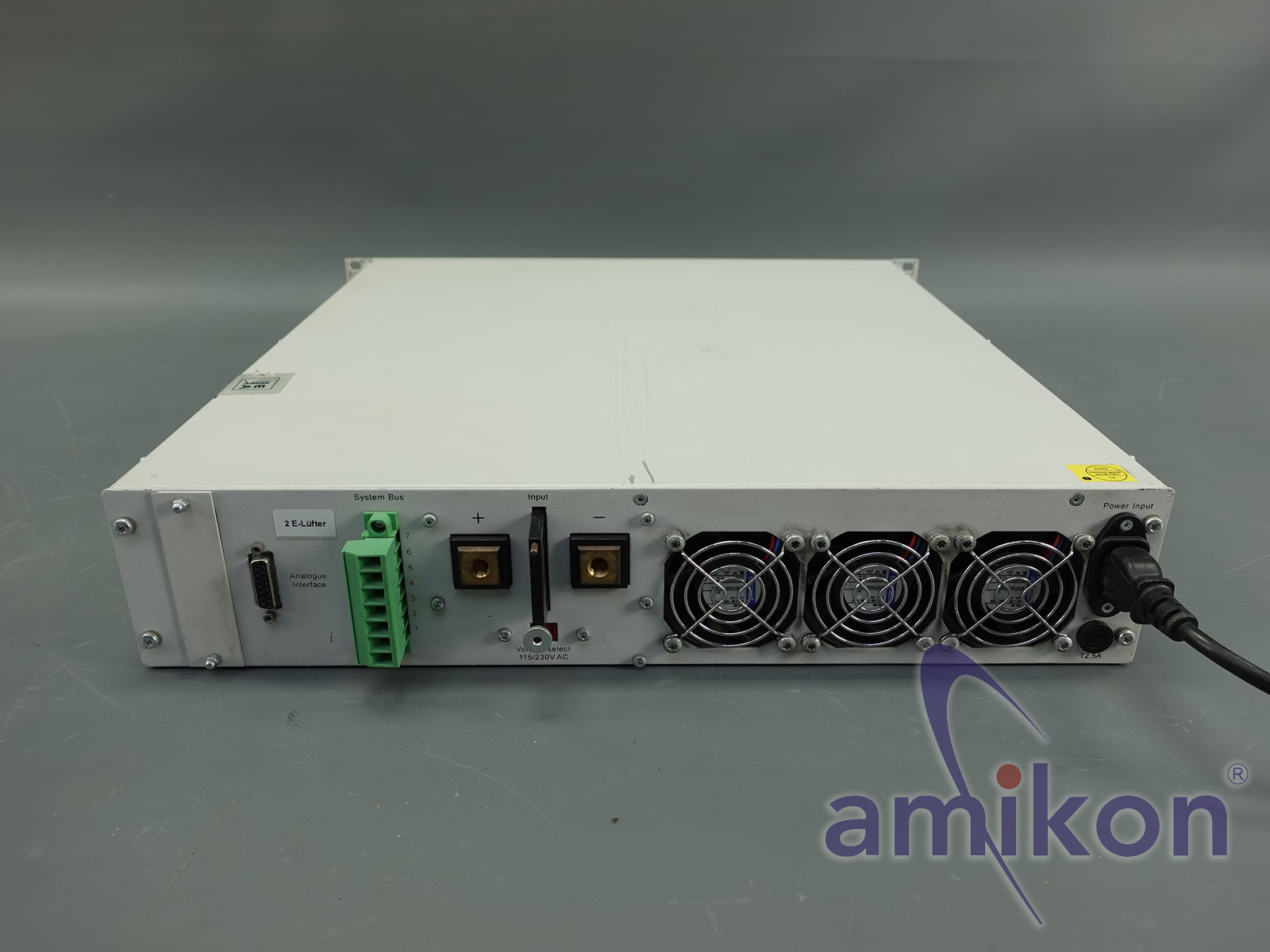

Anschlüsse:

Lasteingang Rückseite, M8 Schraubanschlüsse Rückseite
System Bus Rückseite, 7polige Schraubklemme Rückseite
Analoge Schnittstelle Rückseite, 15polige Sub-D-Buchse
Abmessungen B x H x T 19" x 2HE x 460mm
Gewicht 15,9kg
Unterstützte Schnittstellenkarten CAN, USB, RS22, GPIB

EA Elektro Automatik

Typ: EA-EL 9080-200

EA Elektro-Automatik Elektronische Last (2,4KW) 0-80V 0-200A

Technisch Daten:

Netzeingang:
Netzspannung 115V/20V umschaltbar
Netzfrequenz 50/60Hz
Netzsicherung T2,5A

DC-Eingang:

Eingangsspannung U nenn 0…80V
Eingangsleistung P nenn 0...2400W,mit temperaturabhängigem Derating
Dauerleistung 1500W bei 20°C Umgebung
Eingangsstrom I nenn 0…200A
Überspannungsschutzgrenze 1,1 * U nenn
maximal zulässige Eingangsspg. 100V

Spannungsregelung:

Einstellbereich 0…80V
Auflösung Anzeige 100mV
Genauigkeit** <0,1% von U nenn

Stromregelung:

Einstellbereich 0…200A
Auflösung Anzeige 100mA
Genauigkeit <0,2% von I nenn

Leistungsregelung:

Einstellbereich 0…2400W
Auflösung Anzeige 1W
Genauigkeit <2% von P nenn

Widerstandsregelung:

Einstellbereich 1 0...5Ω
Auflösung Anzeige 1mΩ
Genauigkeit <2% vom Widerstandsbereich,
0,3% vom Strombereich

Einstellbereich 2 0...100Ω
Auflösung Anzeige 100Ω
Genauigkeit <2% vom Widerstandsbereich,
0,3% vom Strombereich

Dynamische Werte:

Stromanstiegs- und abfallzeit <50us
Pegel 2 einstellbare Lastpegel pro Regelungsart
Einschaltzeiten Pulsbetrieb 2 einstellbar, 50us..100s
Anstiegs-/Abfallzeit einstellbar, 0us…200ms
Genauigkeit <10%
Triggereingang ja, für externe Pegelumschaltung

Batterietestfunktion:

Kühlung:

Kühlungsart Temperaturgeregelte Lüfter
Umgebungstemperatur 0…70°C mit Derating 20W/°C

Anschlüsse:

Lasteingang Rückseite, M8 Schraubanschlüsse Rückseite
System Bus Rückseite, 7polige Schraubklemme Rückseite
Analoge Schnittstelle Rückseite, 15polige Sub-D-Buchse
Abmessungen B x H x T 19" x 2HE x 460mm
Gewicht 15,9kg
Unterstützte Schnittstellenkarten CAN, USB, RS22, GPIB

Dokumente & Downloads

Datenblatt: Bedienungsanleitung

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
