EA Elektro-Automatik Labornetzteil EA-EL 9080-170 B

EA Elektro Automatik

Typ: EA-EL 9080-170 B

Elektronische DC-Last, USB / Analogue / Master-Slave, Programmierbar, 80V, 170A, 2.4kW

Technisch Daten:

Netzspannung 90...264 V AC
Netzanschlußtyp Steckdose
Netzfrequenz 45...65 Hz
Netzsicherung T 6,3
Leistungsaufnahme Max. 90 W
Ableitstrom < 3,5 mA
DC-Eingang
Eingangsspannung 80 V
Eingangsleistung 2400 W
Eingangsstrom 170 A
Überspannungsschutzbereich 0...1,03 * UNenn
Überstromschutzbereich 0...1,1 * INenn
Überleistungsschutzbereich 0...1,1 * PMax
Maximal zulässige Eingangsspg. 88 V
Min. Eingangsspg. für IMax Ca. 2,2 V
Temperaturkoeffizient der Einstellwerte Δ / K Strom / Spannung: 30 ppm
Spannungsregelung
Einstellbereich 0...81,6 V
Stabilität bei ΔI < 0,05%
Genauigkeit (bei 23 ± 5°C) ≤ 0,1% UNenn
Anzeige: Genauigkeit ≤ 0,1% UNenn
Kompensation Fernfühlung Max. 5% UNenn
Stromregelung
Einstellbereich 0...173,4 A
Stabilität bei ΔU < 0,1% INenn
Genauigkeit (bei 23 ± 5°C) ≤ 0,2% INenn
Anzeige: Genauigkeit ≤0,1% INenn
Anstiegszeit 10...90% INenn < 23 μs
Abfallzeit 90...10% INenn < 46 μs
Leistungsregelung
Einstellbereich 0…2428 W
Genauigkeit (bei 23 ± 5°C) < 0,5% PMax
Anzeige: Genauigkeit ≤ 0,2% PMax
Widerstandsregelung
Einstellbereich 0,04…15,3 Ω
Genauigkeit (bei 23 ± 5°C) ≤1% vom Widerstands-Endwert + 0,3% von INenn
Anzeige: Genauigkeit In der Genauigkeit des Stellwertes enthalten

EL 9080-170 B:

Analoge Schnittstelle:
Sollwerteingänge U, I, P, R
Istwertausgänge U, I
Steuersignale DC ein/aus, Fernsteuerung ein/aus, R-Modus ein/aus
Meldesignale CV, OVP, OCP, OPP, OT, PF, DC ein/aus
Galvanische Trennung zum Gerät Max. 400 V DC
Abtastrate Sollwerteingänge 500 Hz
Isolation:
Eingang (DC) zum Gehäuse DC-Minus: dauerhaft max. ±400 V
DC-Plus: dauerhaft max. ±400 V + max. Eingangsspannung
Eingang (AC) to Eingang (DC) Max. 2500 V, kurzzeitig
Klima:
Kühlungsart Temperaturgeregelte Lüfter
Umgebungstemperatur 0...50 °C
Lagertemperatur -20...70 °C
Digitale Schnittstellen
Eingebaut 1x USB-B für Kommunikation, 1x USB-A für Funktionen, 1x Master-Slave-Bus
Steckplatz für digitale Module Optional: CAN, CANopen, Profibus, Profinet, RS232, Ethernet, ModBus TCP, Ether-
CAT
Galvanische Trennung zum Gerät Max. 400 V DC
Anschlüsse:
Rückseite Share-Bus, DC-Eingang, AC-Eingang, Sense, Analogschnittstelle, USB-B, Master-
Slave-Bus, Schnittstellen-Modul-Steckplatz
Vorderseite USB-A
Maße:
Gehäuse (BxHxT) 19“ x 2 HE x 464 mm
Total (BxHxT) 483 mm x 88 mm x 538 mm
Normen EN 61010-1:2007-11, EN 61000-6-2:2005, EN 61000-6-3:2006 Klasse B
Gewicht ≈ 11 kg

Dokumente & Downloads

Datenblatt: Bedienungsanleitung

Zustand: gebraucht / used

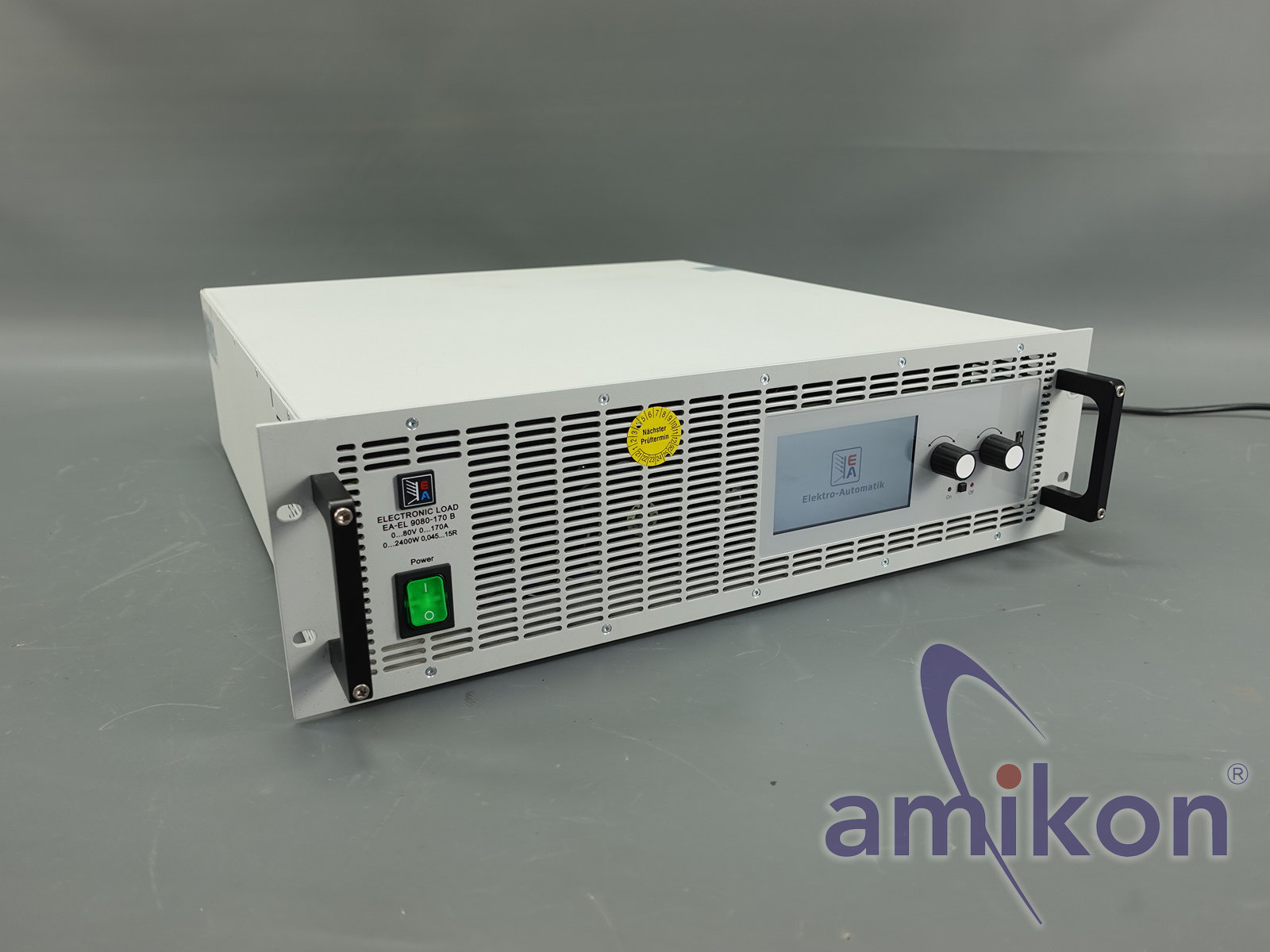

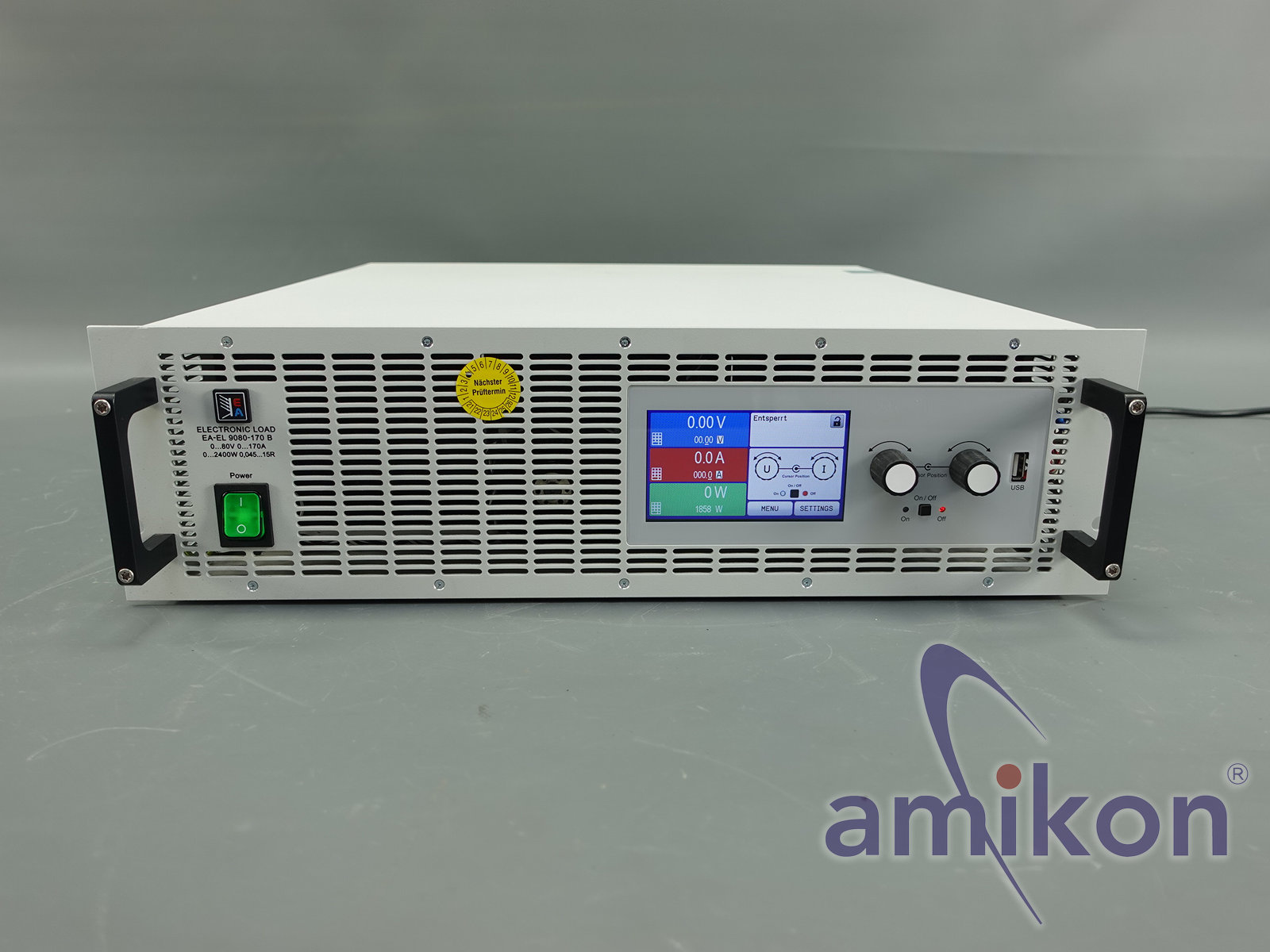

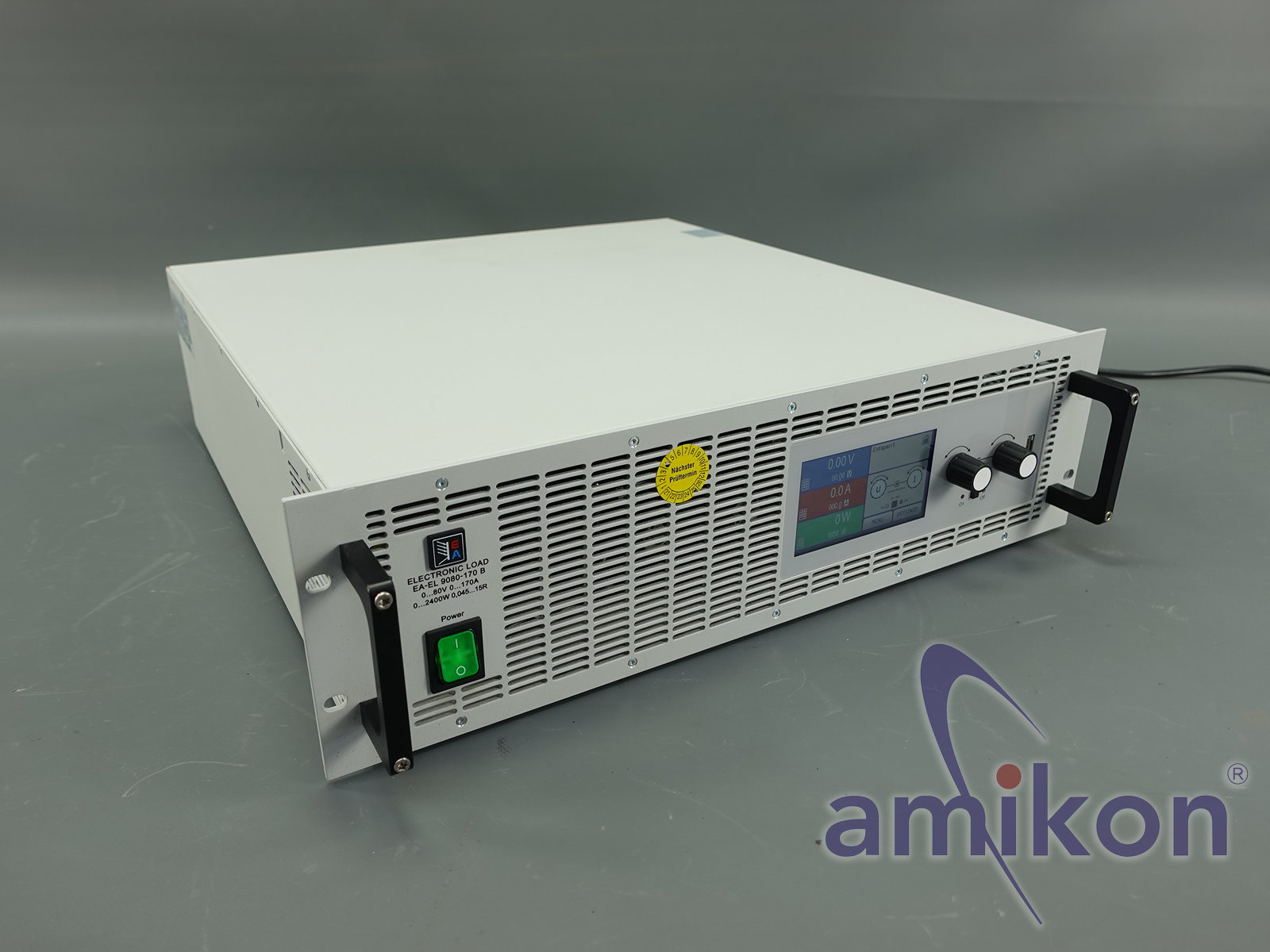

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
