Mahr Konturmessgerät MarSurf XC 2 / ST750 mit PC Form-PC Software und zubehör

Mahr Messplatz

Hier bieten wir Ihnen einen Mahr  Konturmessgerät an.

Hartgesteinplatte 700 mm x 550 mm (L x B) mit drei 10 mm breiten T-Nuten

Messsäule mit elektrisch verstellbarem Höheneinstellbereich von 750 mm für das Vorschubgerät

Taststrecke (in X) 0,2 mm bis 120 mm
Messbereich (in Z) 50 mm bei 350-mm-Tastarm 25 mm bei 175-mm-Tastarm
Messsystem (in X) hochgenaues inkrementelles Messsystem  (Werkskalibrierung mit Laserinterferometer)
Messsystem (in Z) Induktivwandler mit hoher Genauigkeit und Linearität
Auflösung (in Z) bezogen auf Tastspitze 0,38 μm bei 350-mm-Tastarm 0,19 μm bei 175-mm-Tastarm
Auflösung (in Z) bezogen auf das Messsystem 0,04 μm
Führungsabweichung  < 1 μm (über 120 mm)
Messrichtung (in X) vorwärts (+X), rückwärts (-X)
Antastrichtung (in Z) nach unten (-Z), nach oben (+Z)
Messkraft (in Z) 1 mN bis 120 mN, nach unten und oben (in MarSurf XC 2 einstellbar)
Abtastwinkel an glatten Oberflächen je nach Auslenkung:  fallende Flanken bis 88°, steigende Flanken bis 77°
Messgeschwindigkeit  (in  X) 0,2 mm/s  bis  4 mm/s
Antastgeschwindigkeit  (in  Z) 0,1 mm/s  bis  1 mm/s
Positioniergeschwindigkeit (in X)  und  Rücklaufgeschwindigkeit 0,2 mm/s  bis  8 mm/s
Positioniergeschwindigkeit  (in  Z) 0,2 mm / s  bis  10 mm / s
Tastarmlänge 175 mm, 350 mm
Tastspitzenradius 25 μm

Messplatz XC 2

Typ: MarSurf XC 2 / ST750

Zustand: gebraucht / used

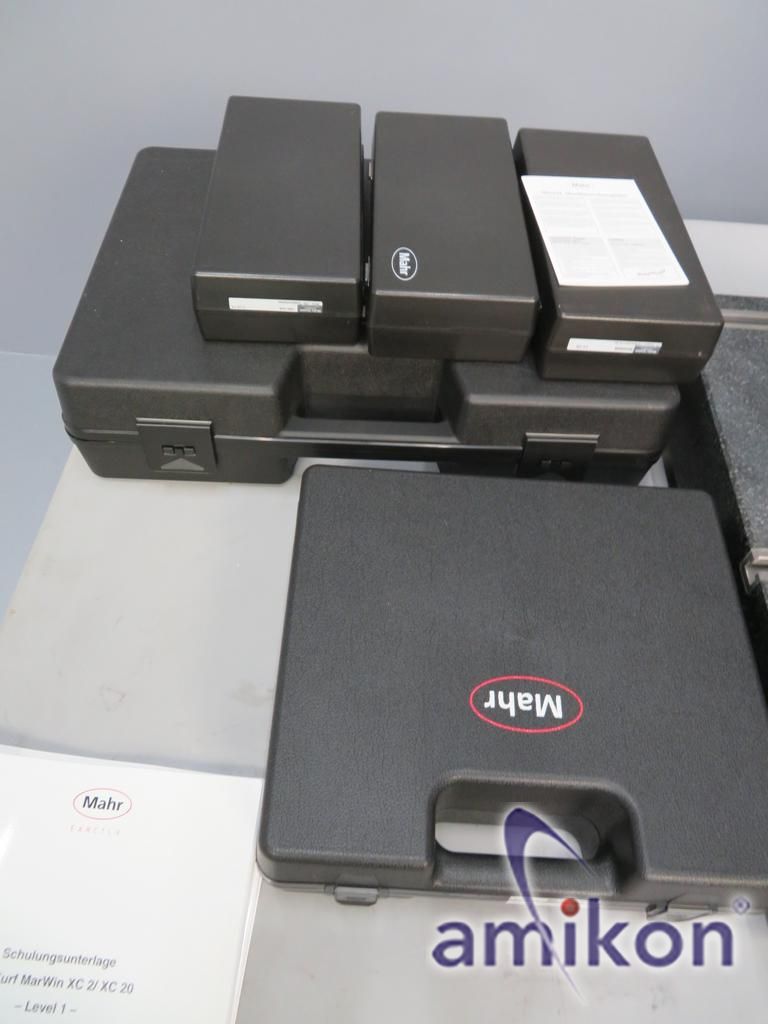

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
