Keyence VR-6000 + VR-6200 Messkopf 3D-Profilometer

Keyence

Typ: VR-6200 + VR-6000

3D-Profilometer

Technische Daten:

Messbarer XY-Bereich 300 mm × 150 mm *2

Objekttisch
XY-Hubweg 278 mm × 134 mm (motorisiert)
Z-Hubweg 69 mm (motorisiert)

Belastbarkeit 4,5 kg

Arbeitsabstand 75 mm

Bildaufnahmegerät 4-Megapixel-CMOS, S/W

Makro-Modus:

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 12×

Horizontal 24,0 mm
Vertikal 18,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 25×

Horizontal 12,0 mm
Vertikal 9,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 38×

Horizontal    8,0 mm
Vertikal 6,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 50×
Horizontal 6,0 mm
Vertikal 4,5 mm

Mikro-Modus:

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 40×
Horizontal    7,6 mm
Vertikal 5,7 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 80×
Horizontal 3,8 mm
Vertikal 2,9 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 120×
Horizontal    2,5 mm
Vertikal 1,9 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 160×
Horizontal 1,9 mm
Vertikal 1,4 mm

Zoom 1× bis 4×

Anzeigeauflösung 0,1 μm

Höhenmessbereich
Ohne Bildzusammensetzung in Z
Makro-Modus: 10 mm
Mikro-Modus: 1 mm

Mit Bildzusammensetzung in Z
Makro-Modus: 50 mm
Mikro-Modus: 30 mm

Wiederholgenauigkeit (σ)
Ohne Bildzusammensetzung in Z
0,4 μm *1

Mit Bildzusammensetzung in Z
1,0 μm *1

Messgenauigkeit
Ohne Bildzusammensetzung in Z
±2,5 μm *1
Mit Bildzusammensetzung in Z
±4,0 μm *1
Nur 20 Betriebstunden!

Verkauf ab Standort!!

Zustand: (Neuwertig)

Weitere technische Informationen entnehmen Sie bitte beim Hersteller.

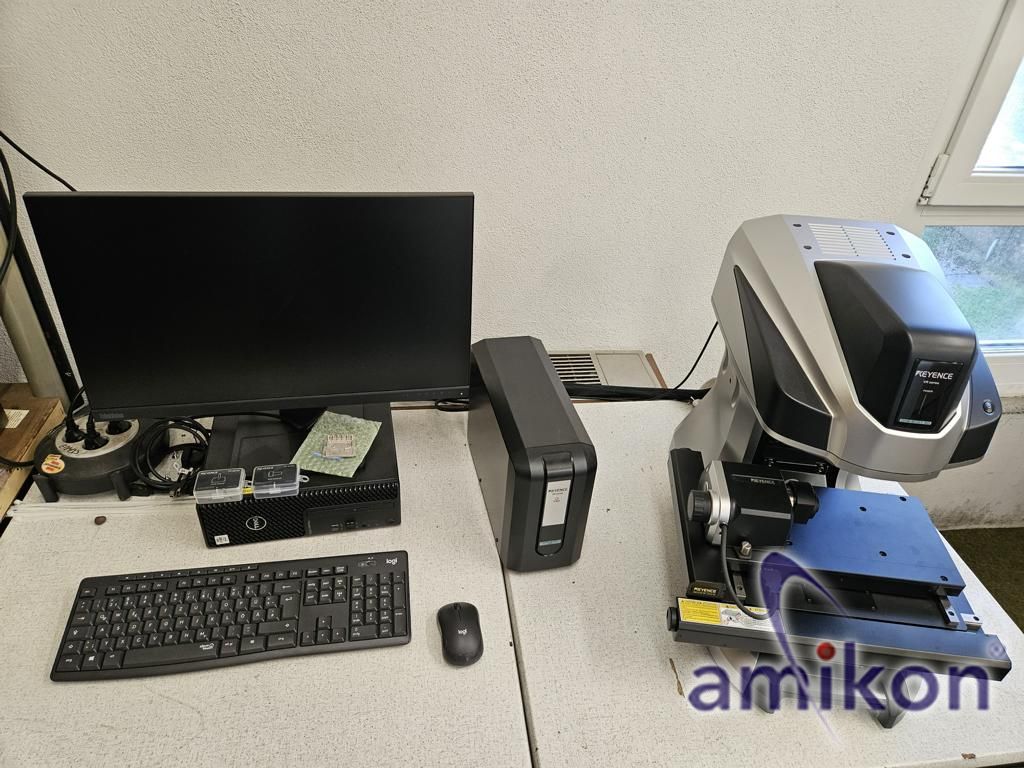

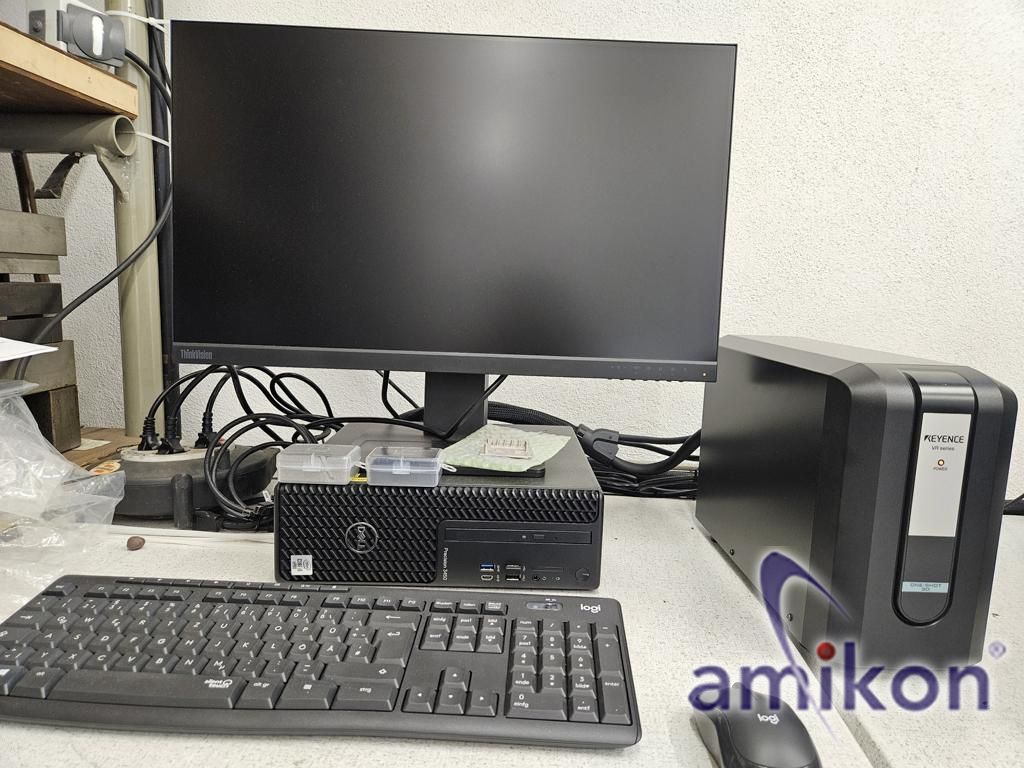

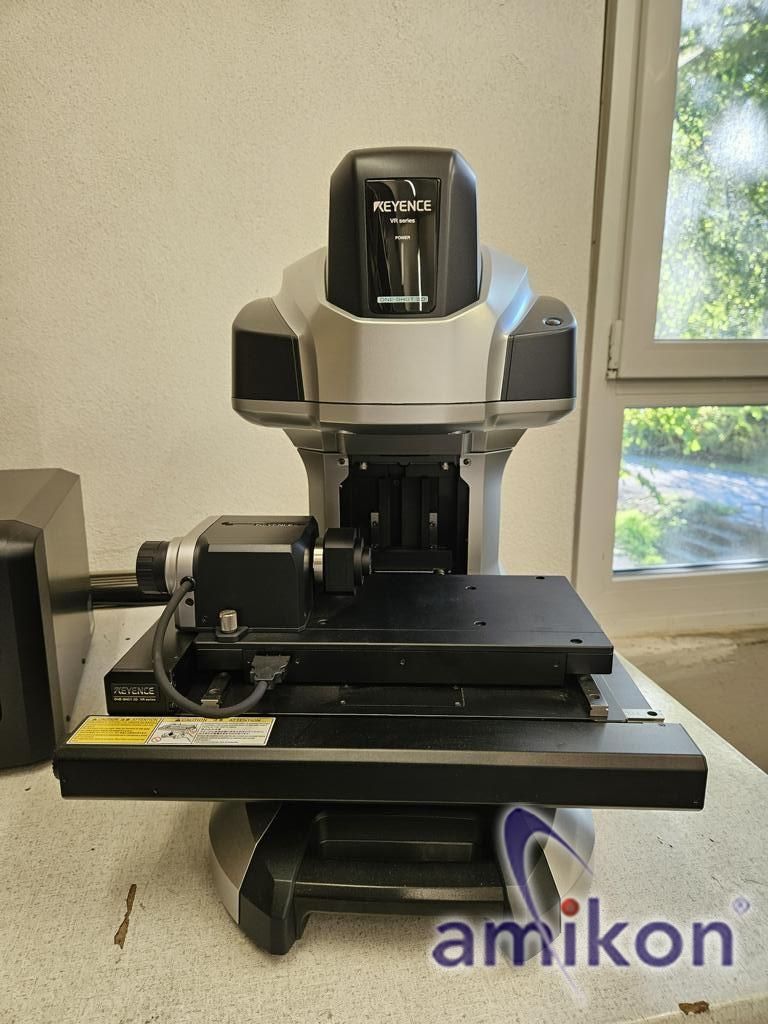

Lieferumfang: (Wie abgebildet)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
