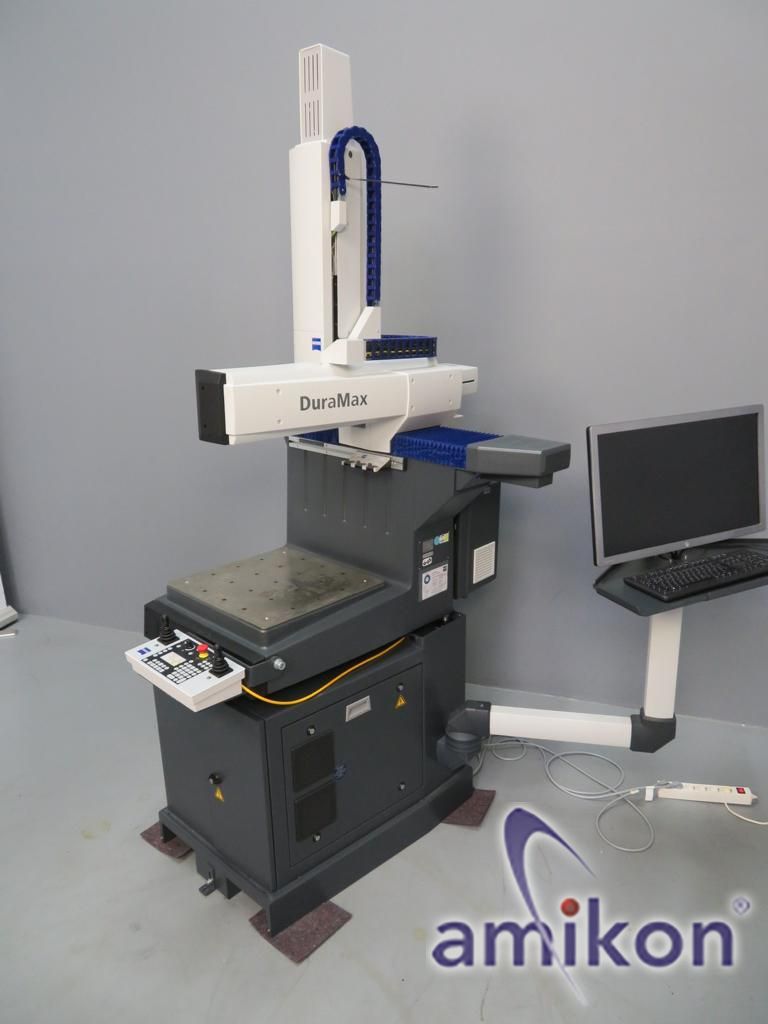

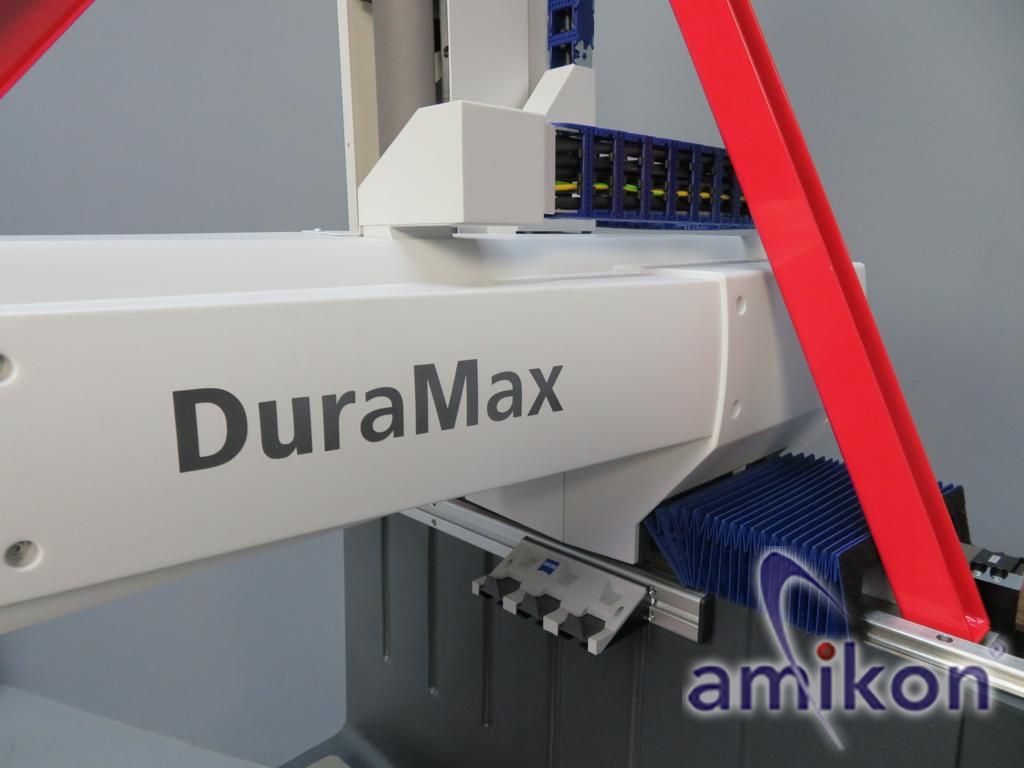

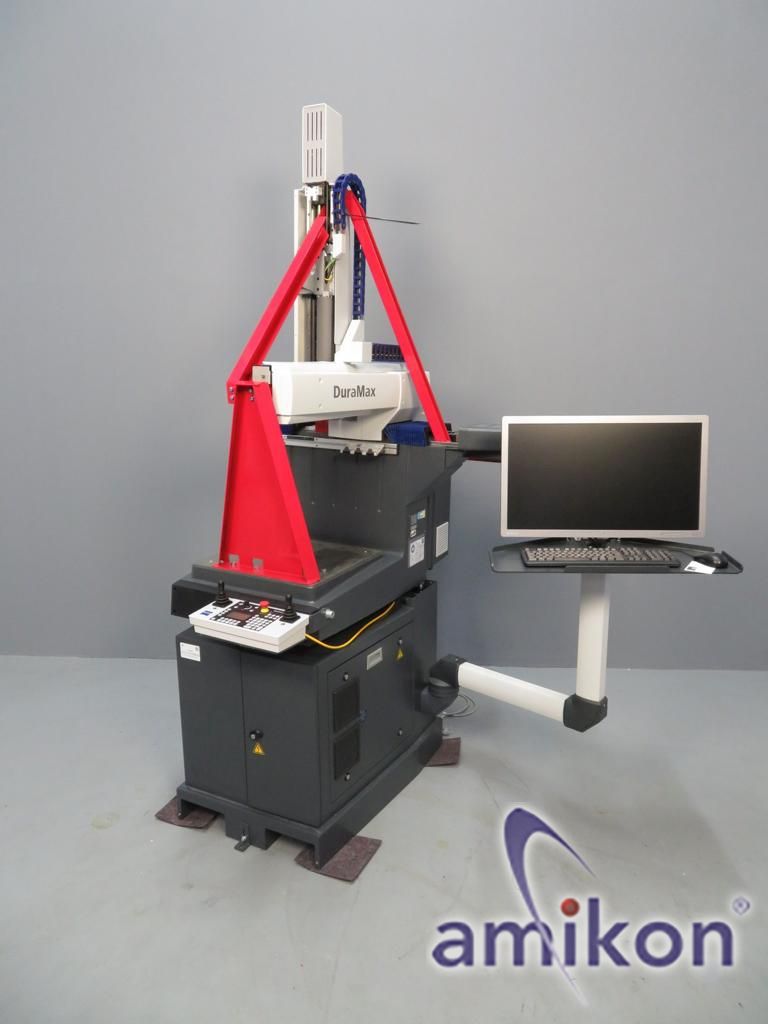

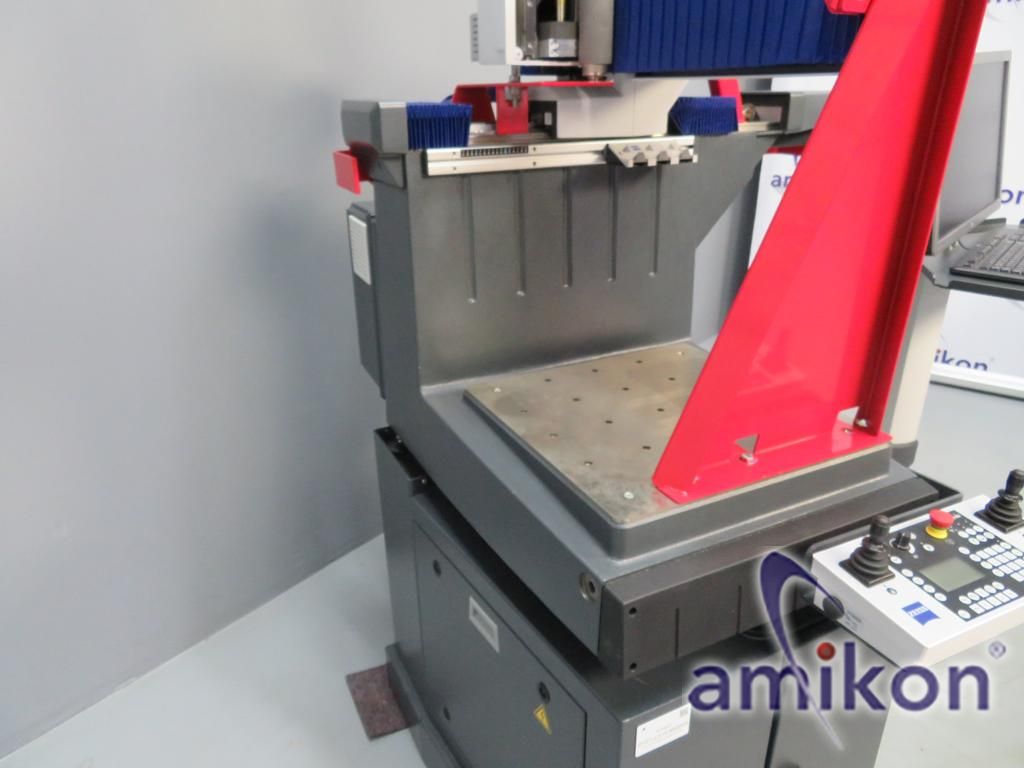

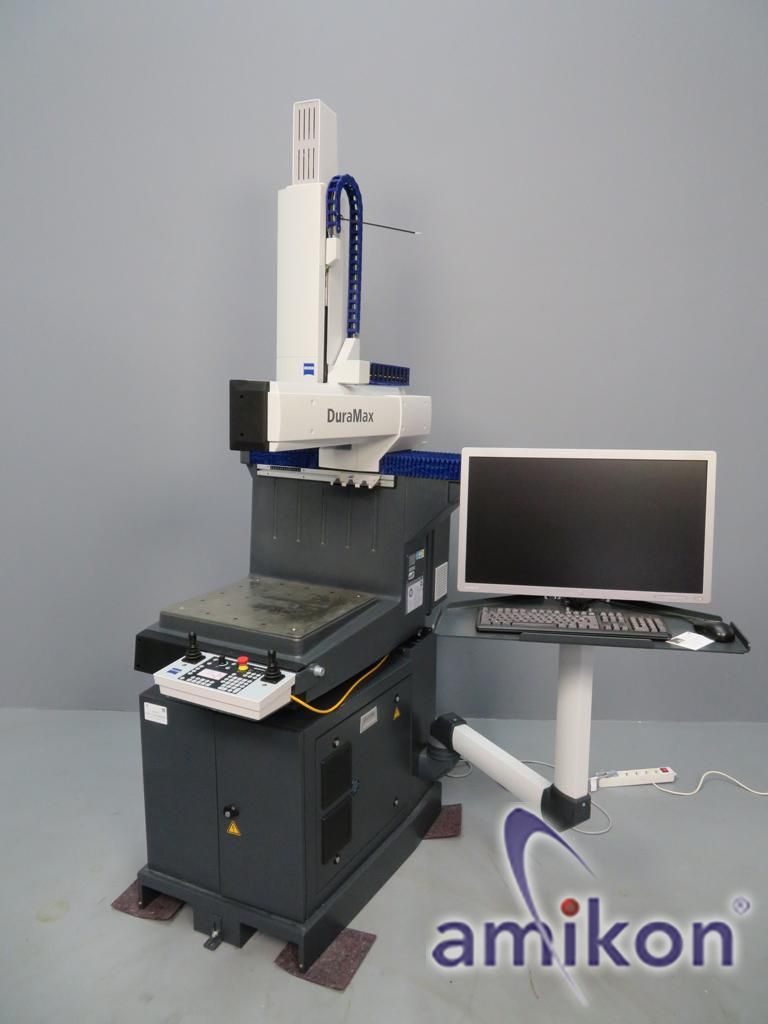

Carl Zeiss MaxLine Fertigungsmessgerät DuraMax Option Untergestell Shop Floor

Carl Zeiss

Hier bieten wir Ihnen ein Fertigungsmessgerät an.

DuraMax macht fixe Lehren überflüssig und dank VAST XXT Scanningsensor können mit ihm sogar Konturen
und Freiformflächen erfasst werden. Von harten Produktionsbedingungen lässt sich DuraMax nicht beeindrucken.
Temperaturschwankungen, Staub, Schmutz und einige unsanfte Rempler am Tag steckt er ungerührt weg.

Koordinatenmesstechnik für die Fertigung

-temperaturstabil von +18 °C bis +30 °C
-kein Druckluftanschluss notwendig
-geringer Platzbedarf
-integriertes passives Dampfungssystem
-von vier Seiten beladbar
-komplett abgedeckte Führungsbahnen

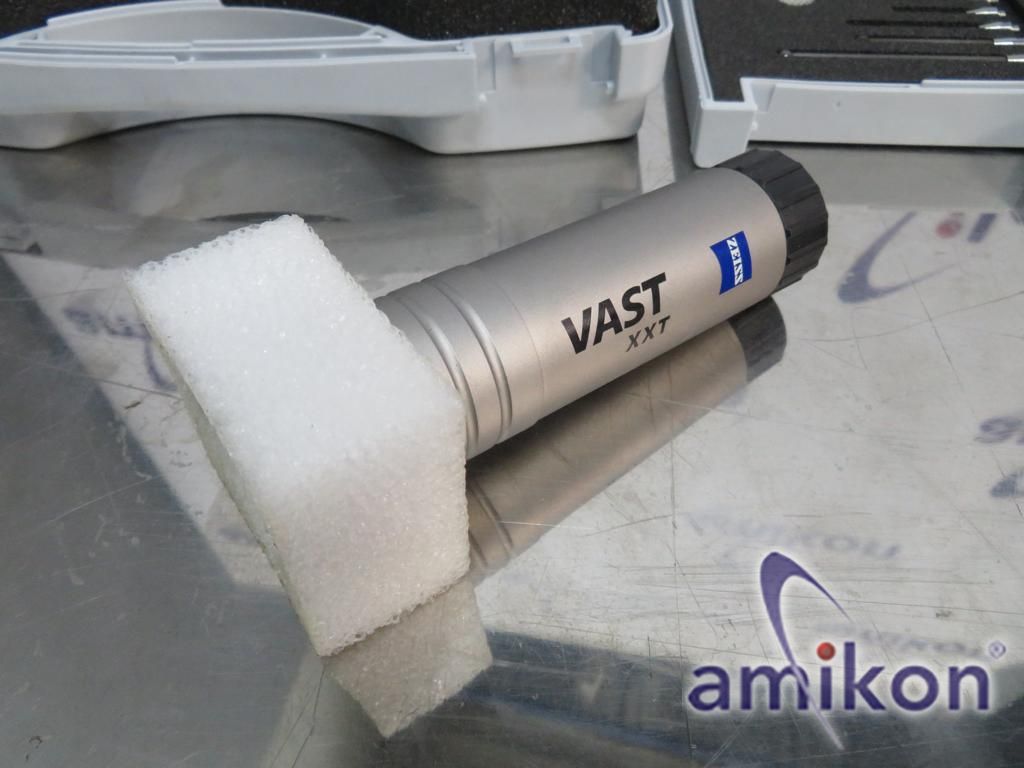

VAST XXT Scanningsensor

-Einzelpunktmessungen und Scanning
-CNC-gesteuerter Tasterwechsel

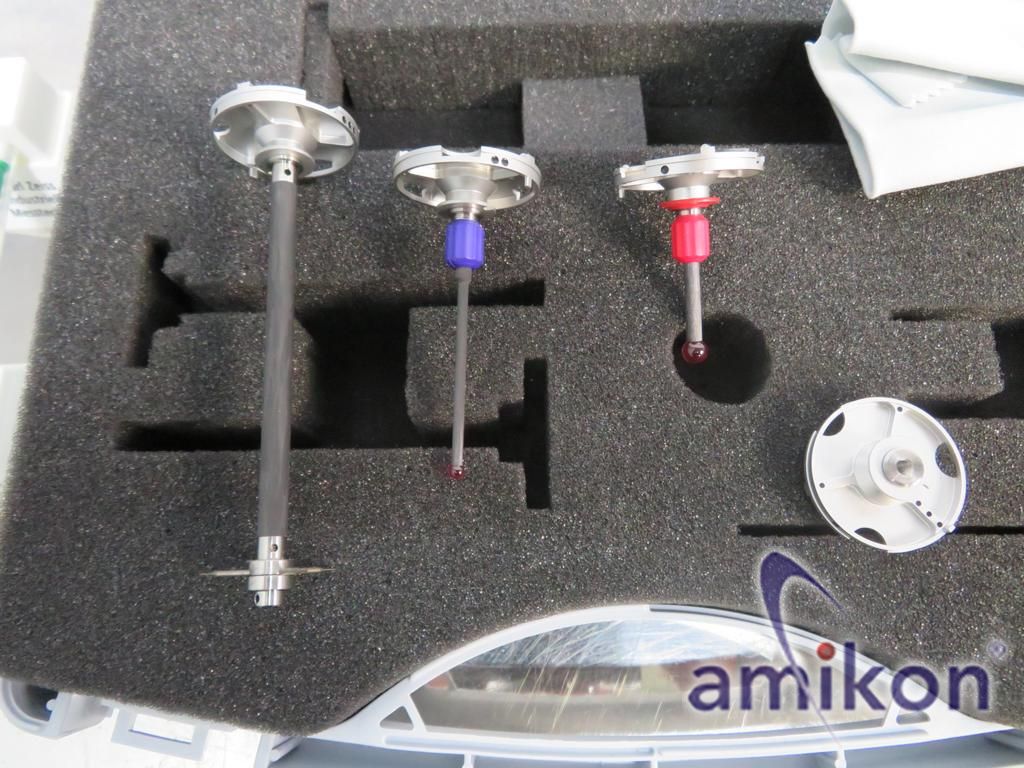

-Wechselteller mit 25 mm Durchmesser für optimale Reproduzierbarkeit

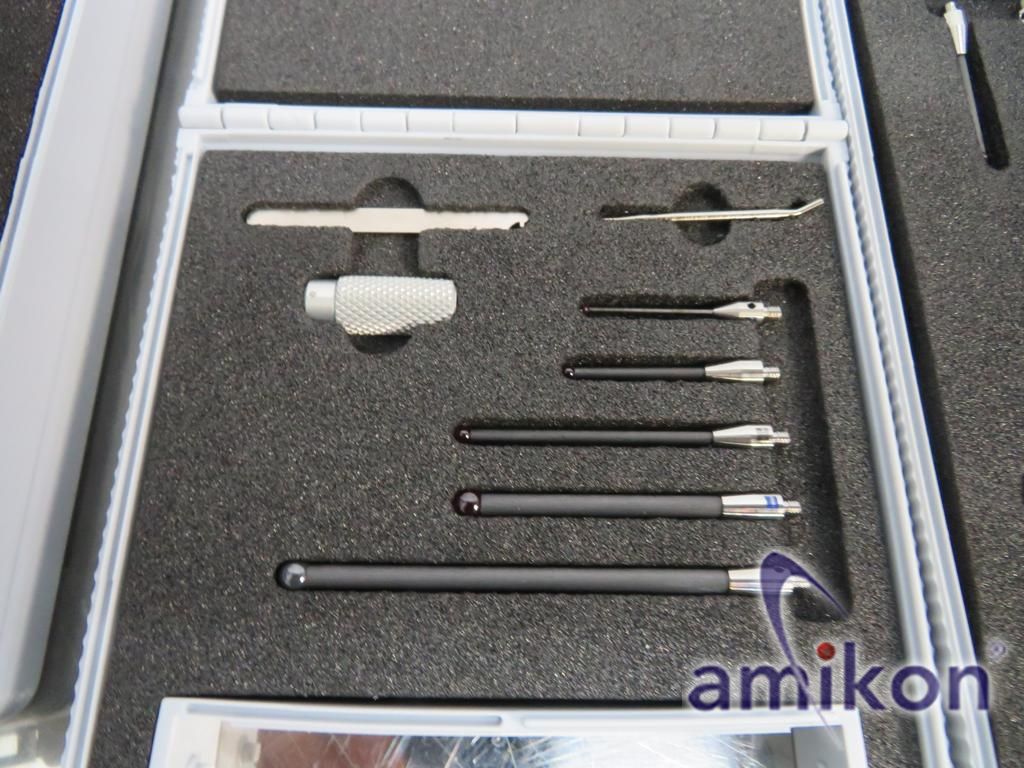

-Taststiftlänge axial: 30 bis 150 mm
-Taststiftlänge radial: bis 65 mm

Weitere Komponenten

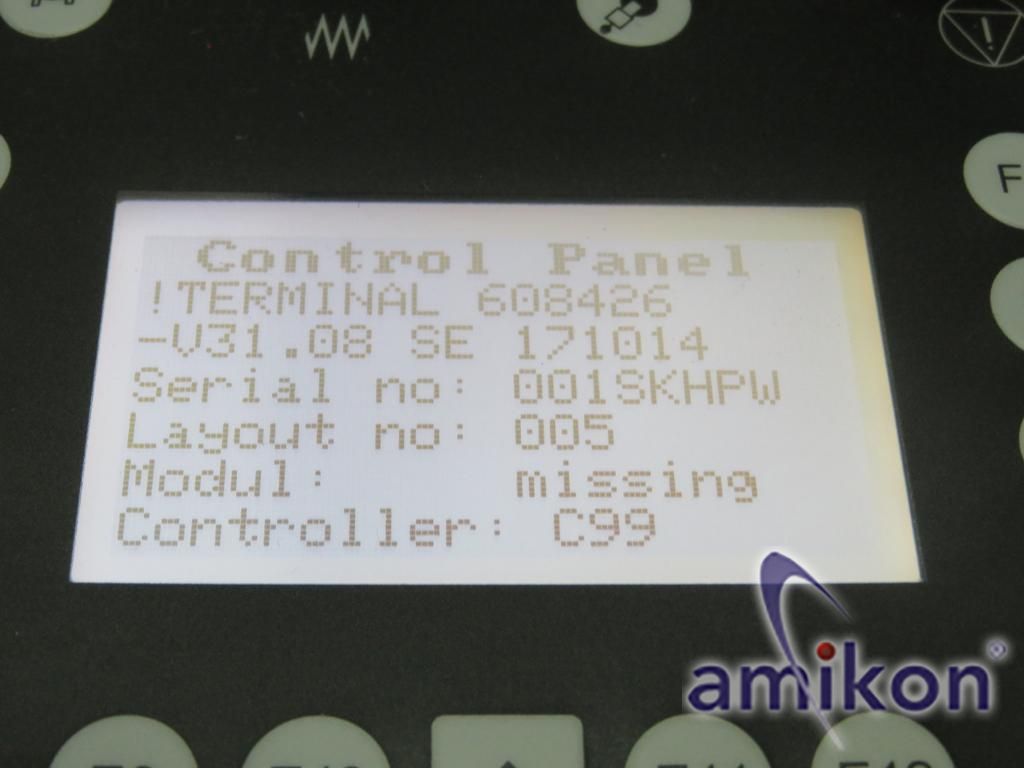

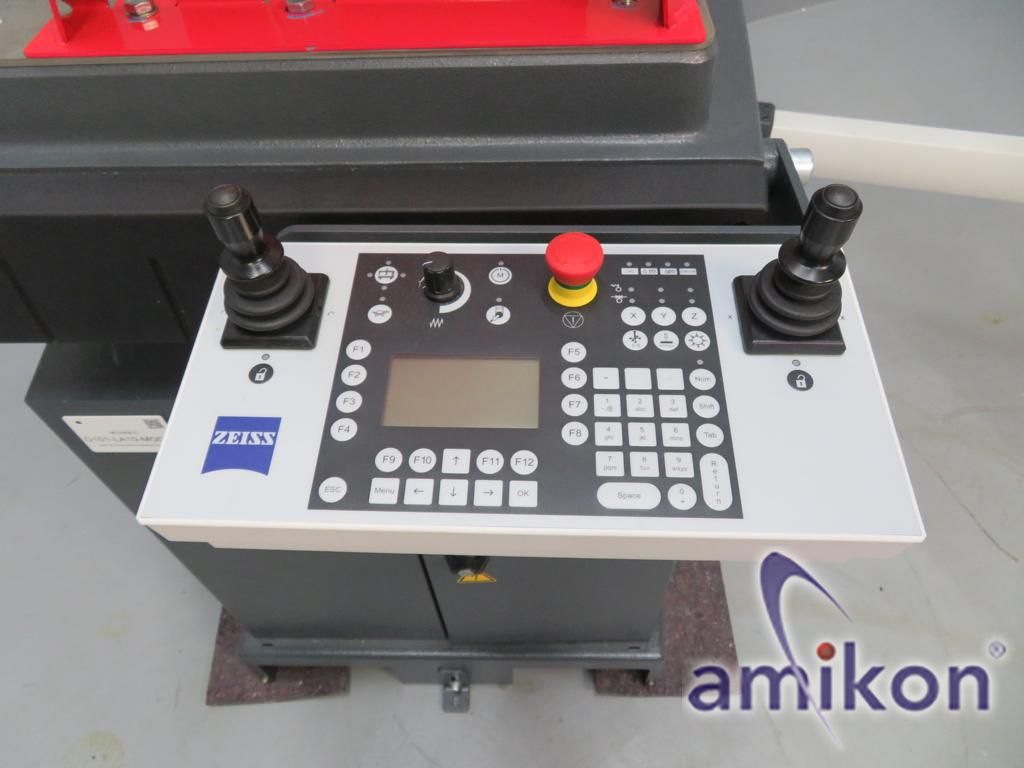

-numerisches Bedienpult mit zwei progressiven Joysticks

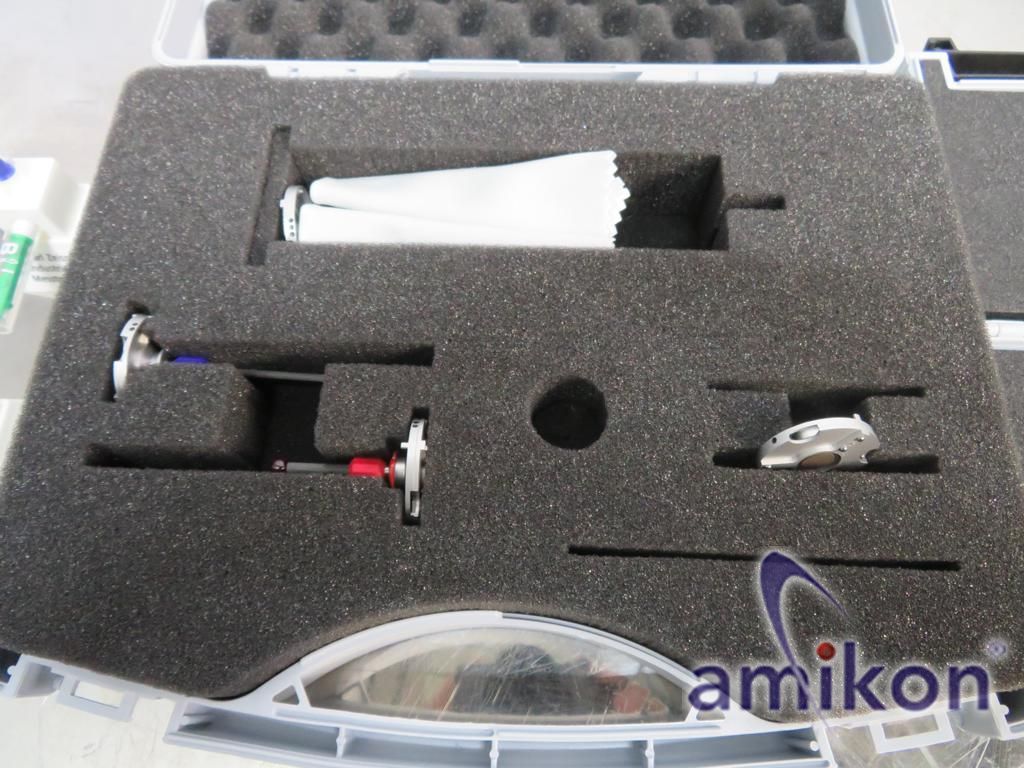

-Tasterwechselmagazin für CNC-gesteuerten Tasterwechsel

Messsoftware

-CALYPSO

Auszug technische Daten

Messbereich [mm] 500 x 500 x 500
Max. Werkstückgewicht [kg] 100
Sensor VAST XXT
Längenmessabweichung [µm] 2,4 + L/300 bei 18-22 °C
2,7 + L/250 bei 18-26 °C
2,9 + L/200 bei 18-30 °C

Option DuraMax Shop Floor

Untergestell Shop Floor
-staub- und feuchtigkeitsgeschützt gemäß IP54
-Schwenkarm für Tastatur und Monitor
-abschließbarer Stauraum für einen PC
-thermisch abgeschirmt
-mit Hubwagen oder Stapler versetzbar

Software
-CALYPSO
-CALYPSO PCM: dialoggeführte
Steuerung von parametergestützten Messabläufen
-CALYPSO Flex Reporter: Darstellung und Beurteilung von Messwerten mit
grafischen und statistischen Optionen
-FACS - editierbares Automatisierungsprogramm

Ergänzende Hardware
-automatische Temperaturerfassungseinheit mit zwei Werkstückfühlern
-Sicherheitsposition DuraMax
-digitale E/A-Schnittstellenbox mit zwölf Ein- und Ausgängen

Typ: DuraMax

Zustand: gebraucht / used

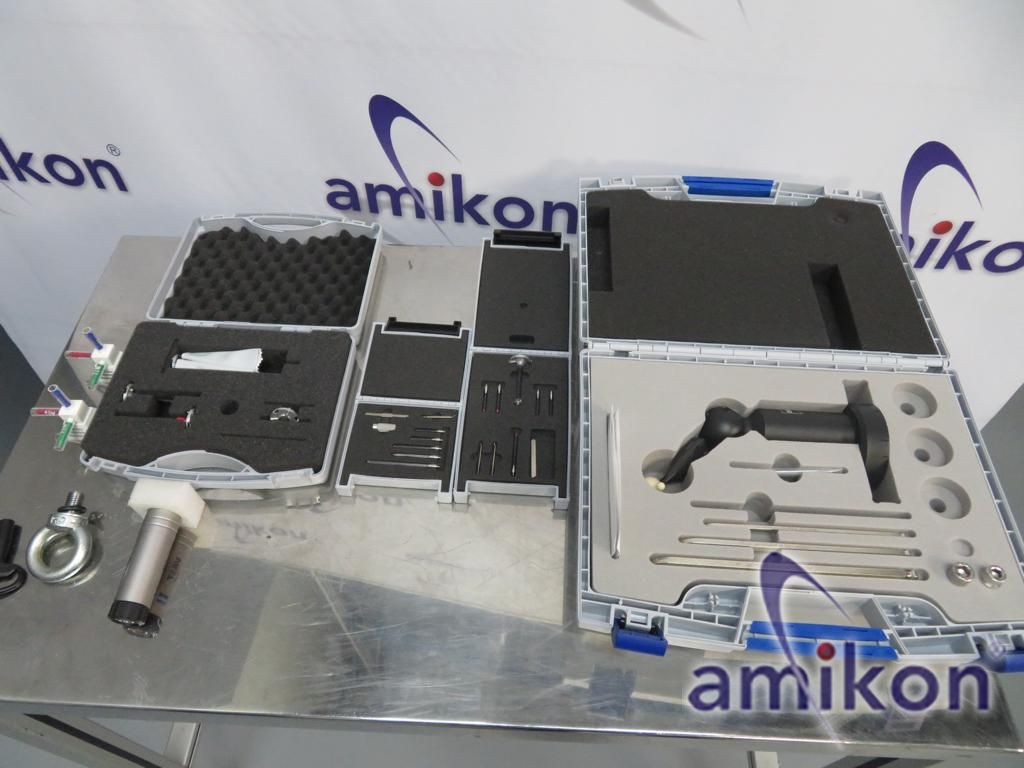

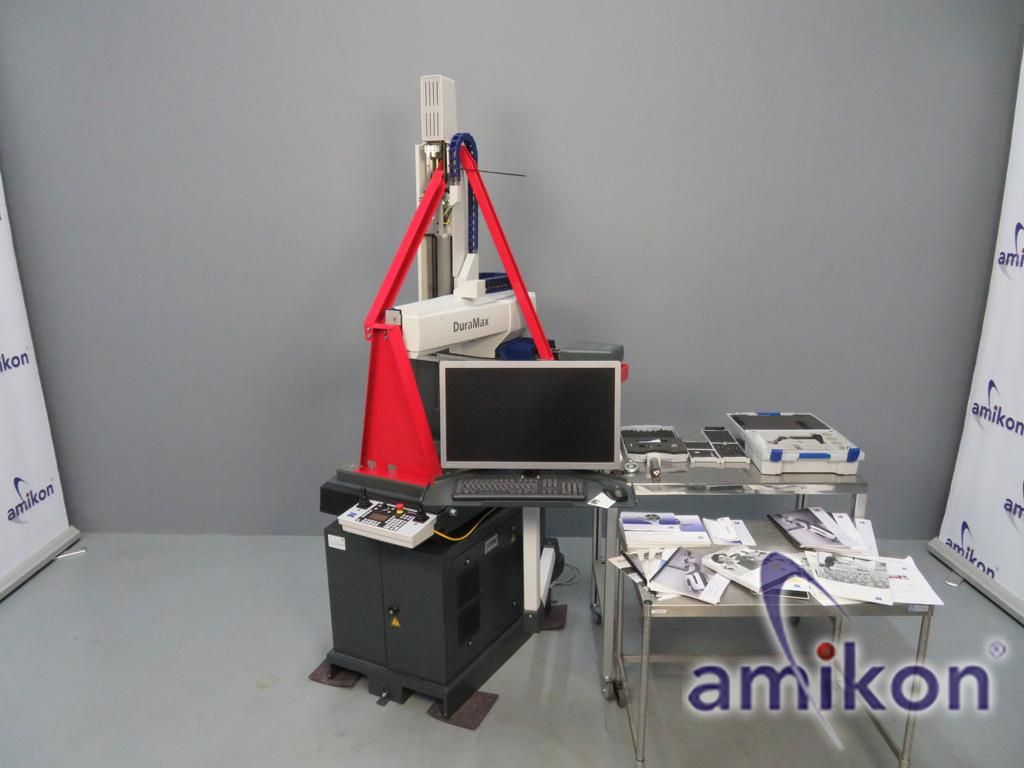

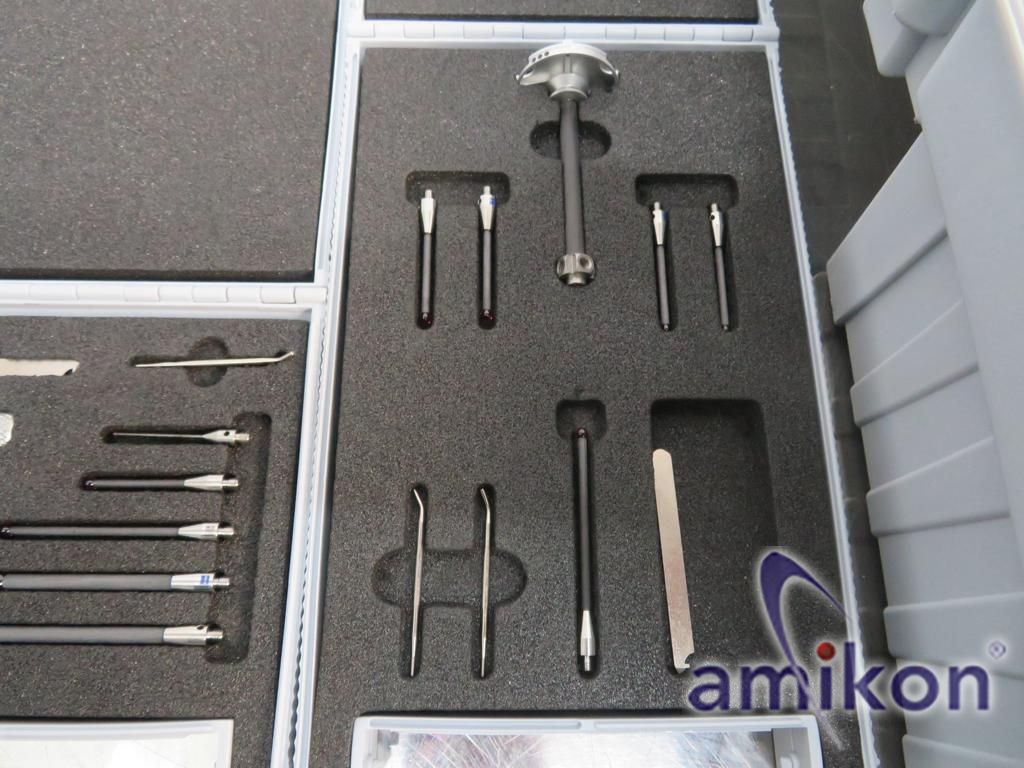

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
