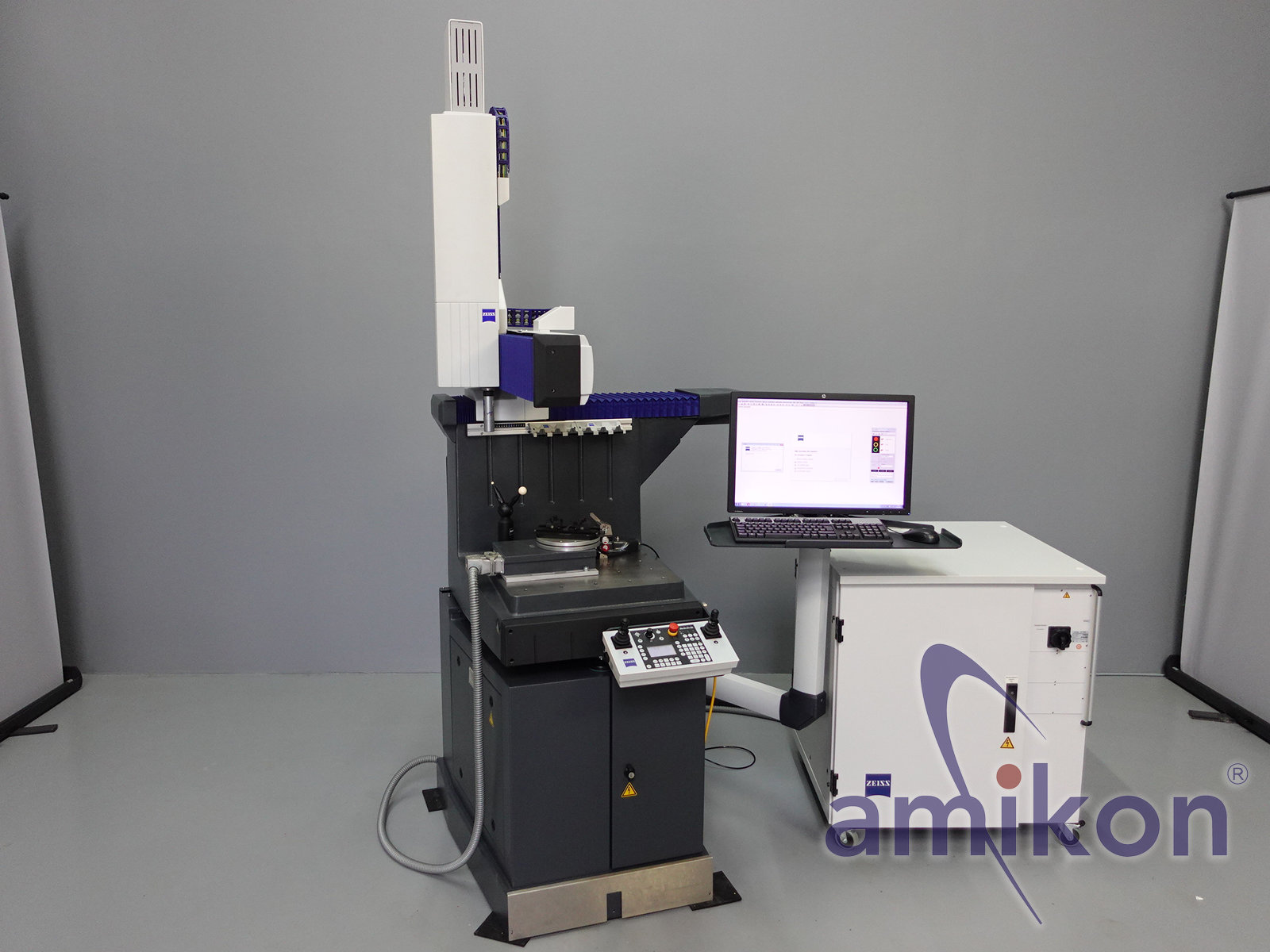

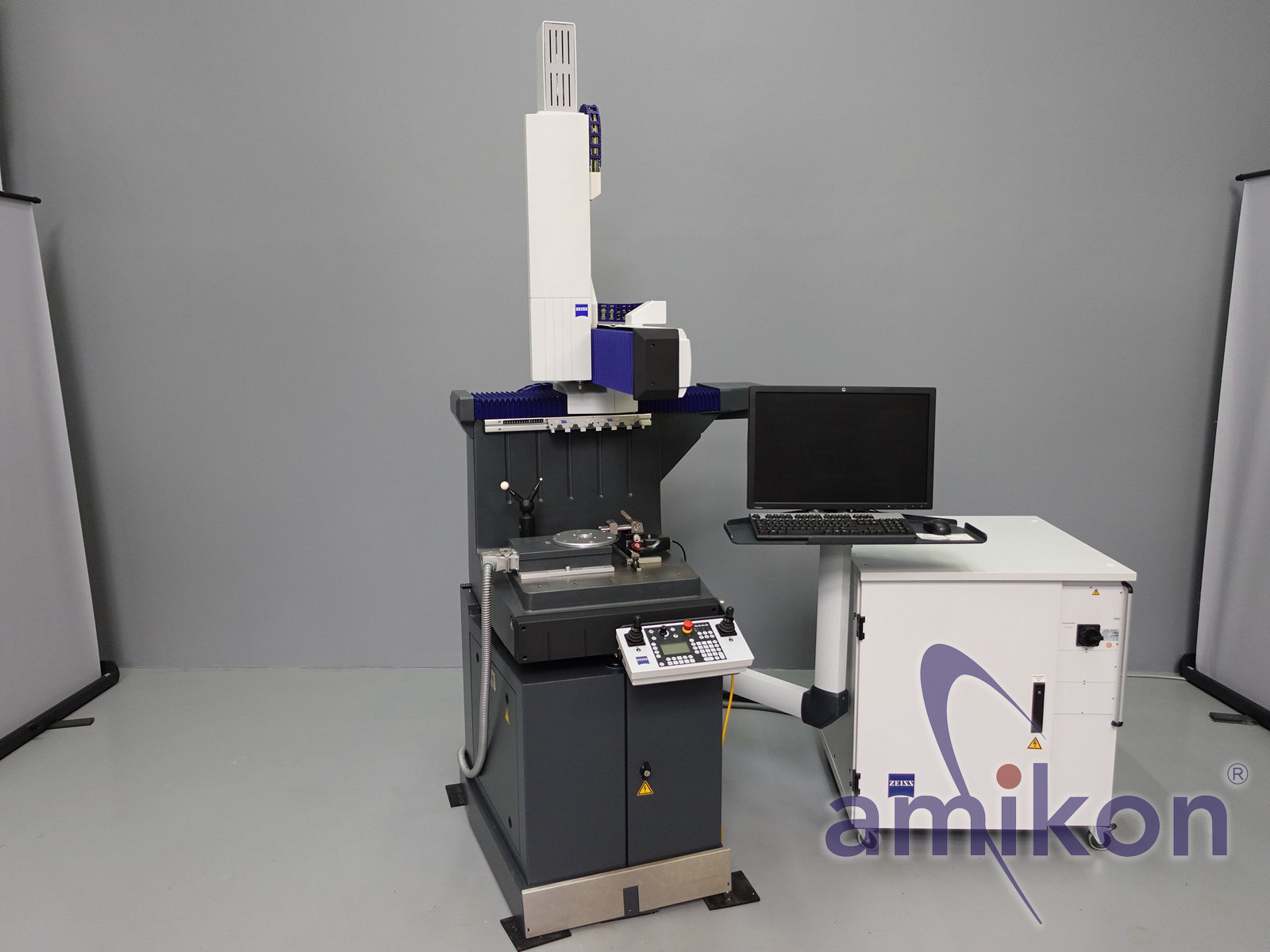

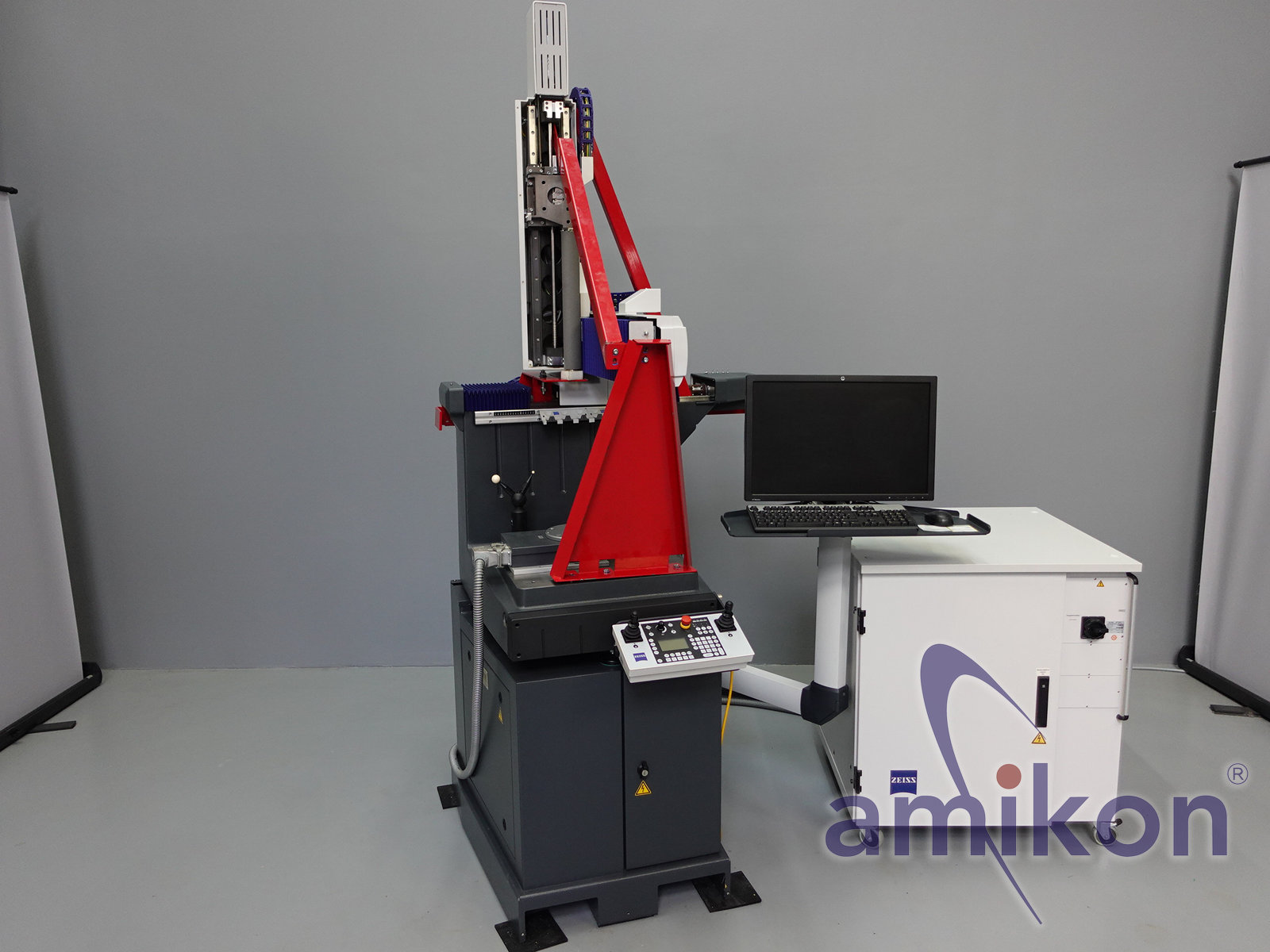

Carl Zeiss

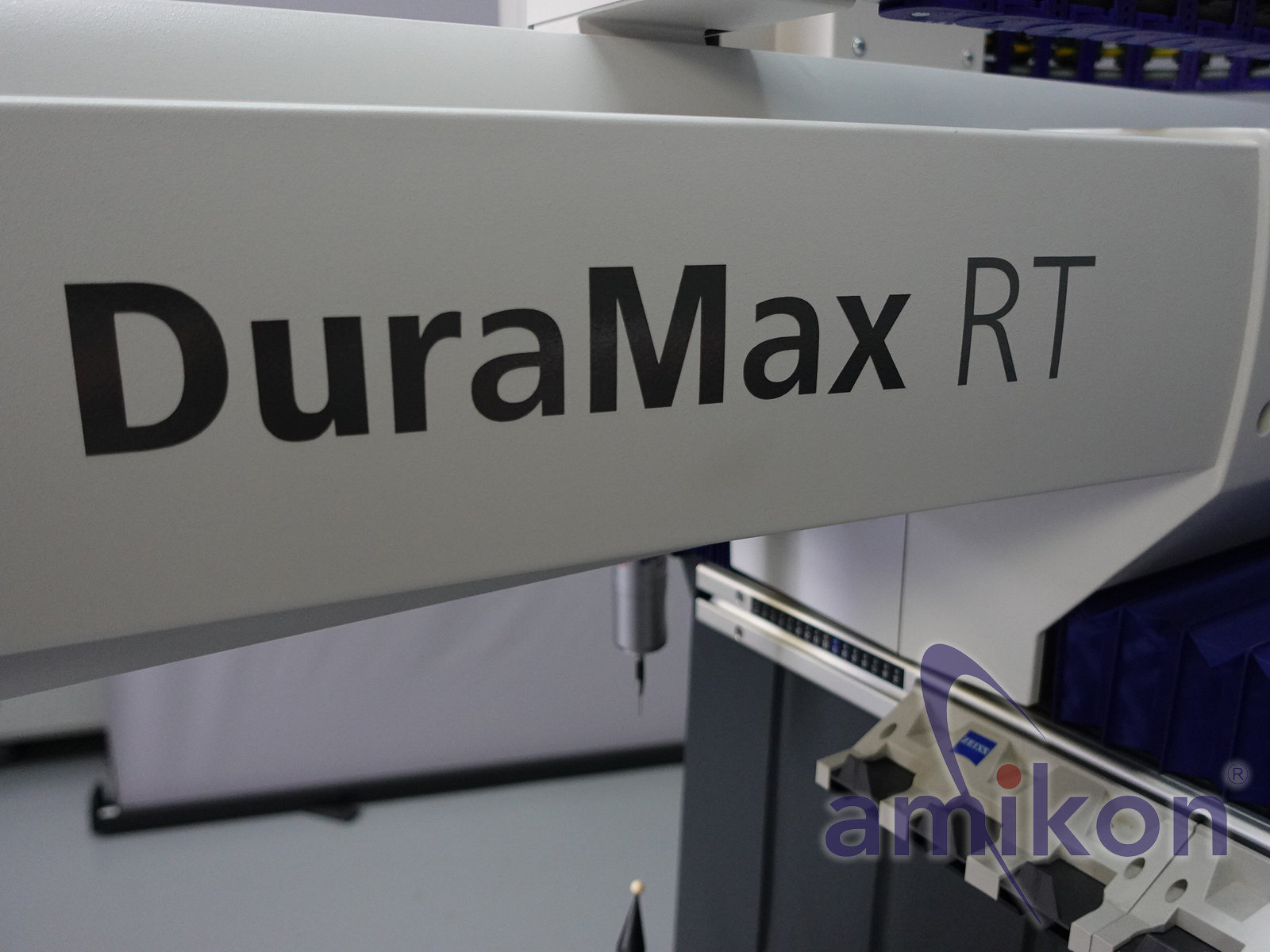

Typ: DuraMax RT 5/5/5

CNC gesteuertes Koordinatenmessgerät in Portalbauart.
Schnell in den Messabläufen-trotzdem sehr genau in den Messergebnissen.

Messbereich: x = 500 mm Y = 500 mm z = 500 mm
Längenmessabweichung nach ISO 10360-2:
MPE_E=2.4 + L/300 µm, zulässiger Temperaturbereich 18-22°C
MPE_E=2.7+L/250 µm, zulässiger Temperaturbereich 18-26°C
MPE.E=2.9+L/200 µm, zulässiger Temperaturbereich18-30°C
(L= Messlänge in mm)

Gerätemerkmale, Ausstattung

Portalmessgerät mit feststehendem Gerätetisch
Integrierte Schwingungsdämpfung
Tischhöhe ca. 910 mm
Glaskeramik Massstäbe

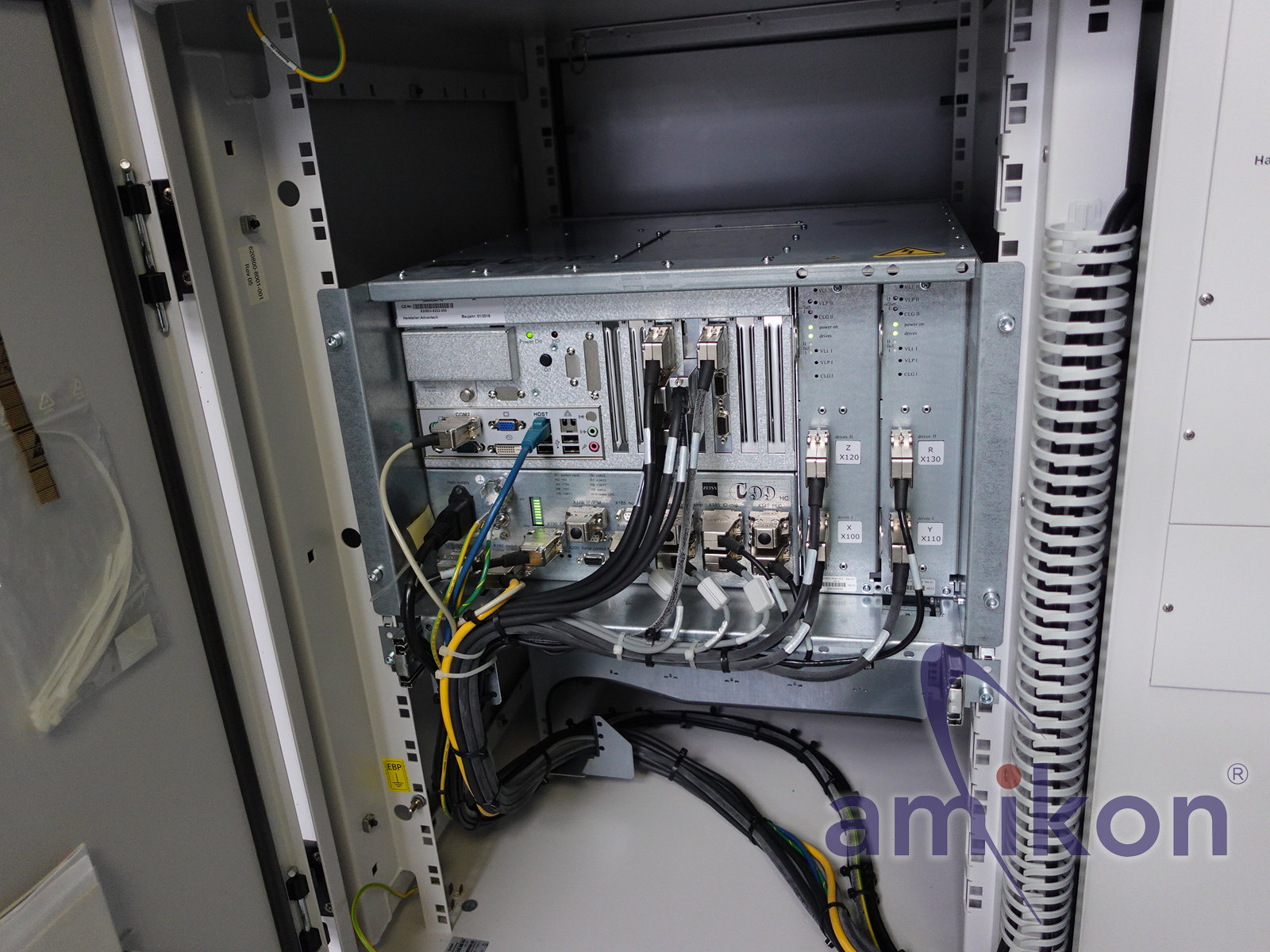

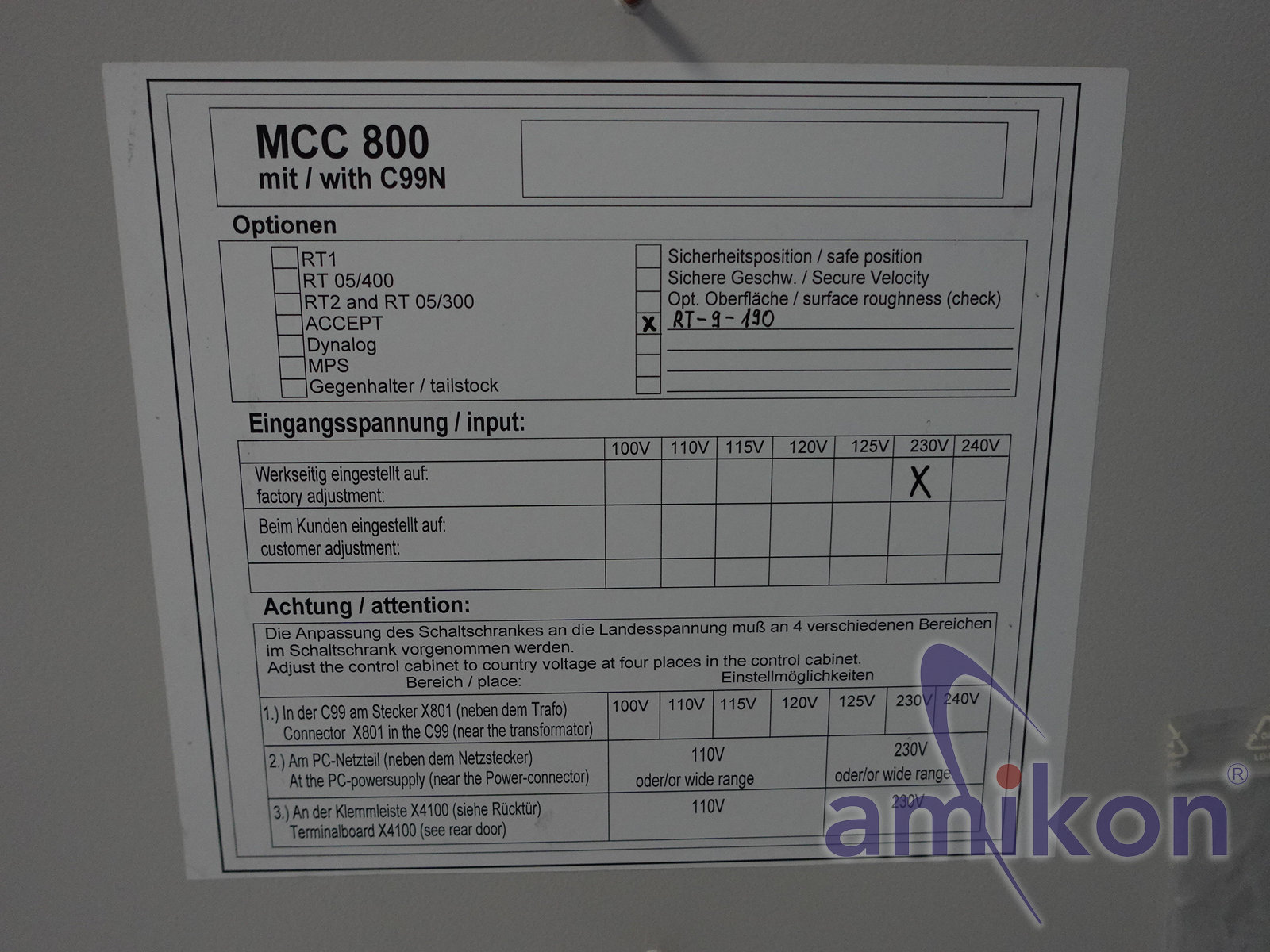

externe Maschinensteuerung MCC 800 mit Schutzklasse IΡ54
taktilen Scanningmesskopf VAST XXT TL3
Bedienpultablage
Referenztaststift
Softwarelizenz Basispaket

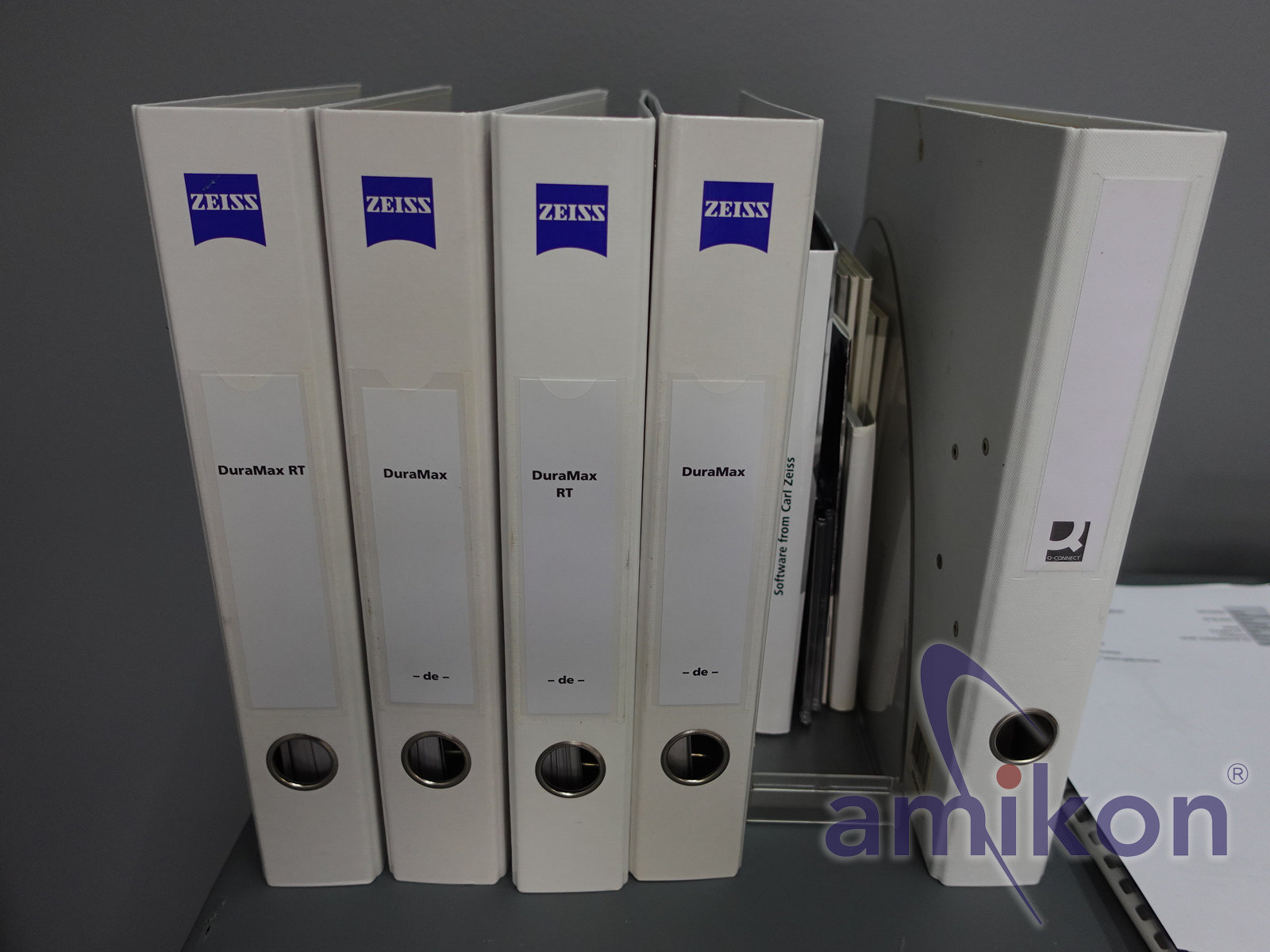

Abnahmedokumente, Bedienungsanleitungen

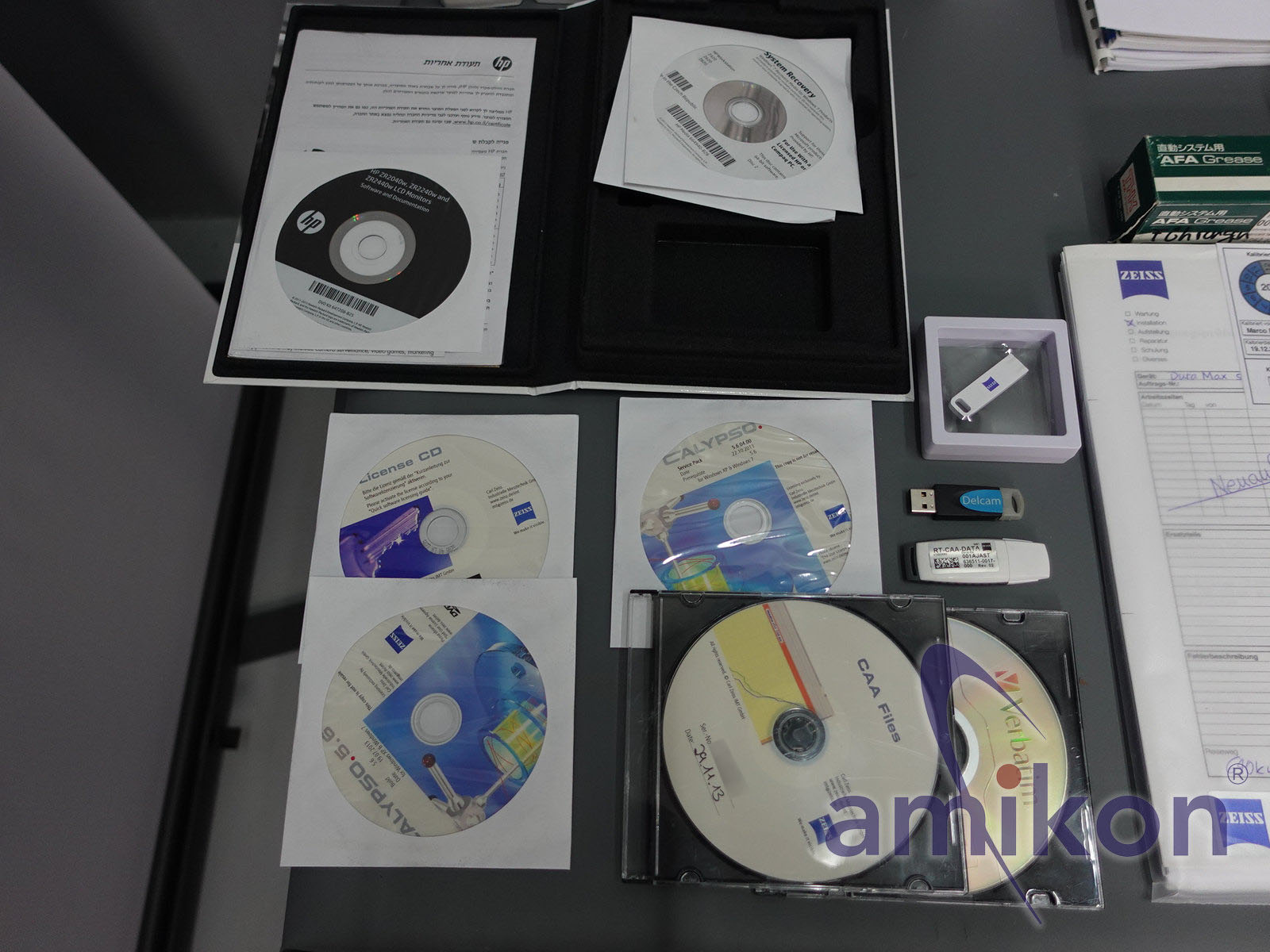

Gerätedokumentation auf CD
Systemintegration

Tischplatte für MCC 800

Grundgerätausstattung:

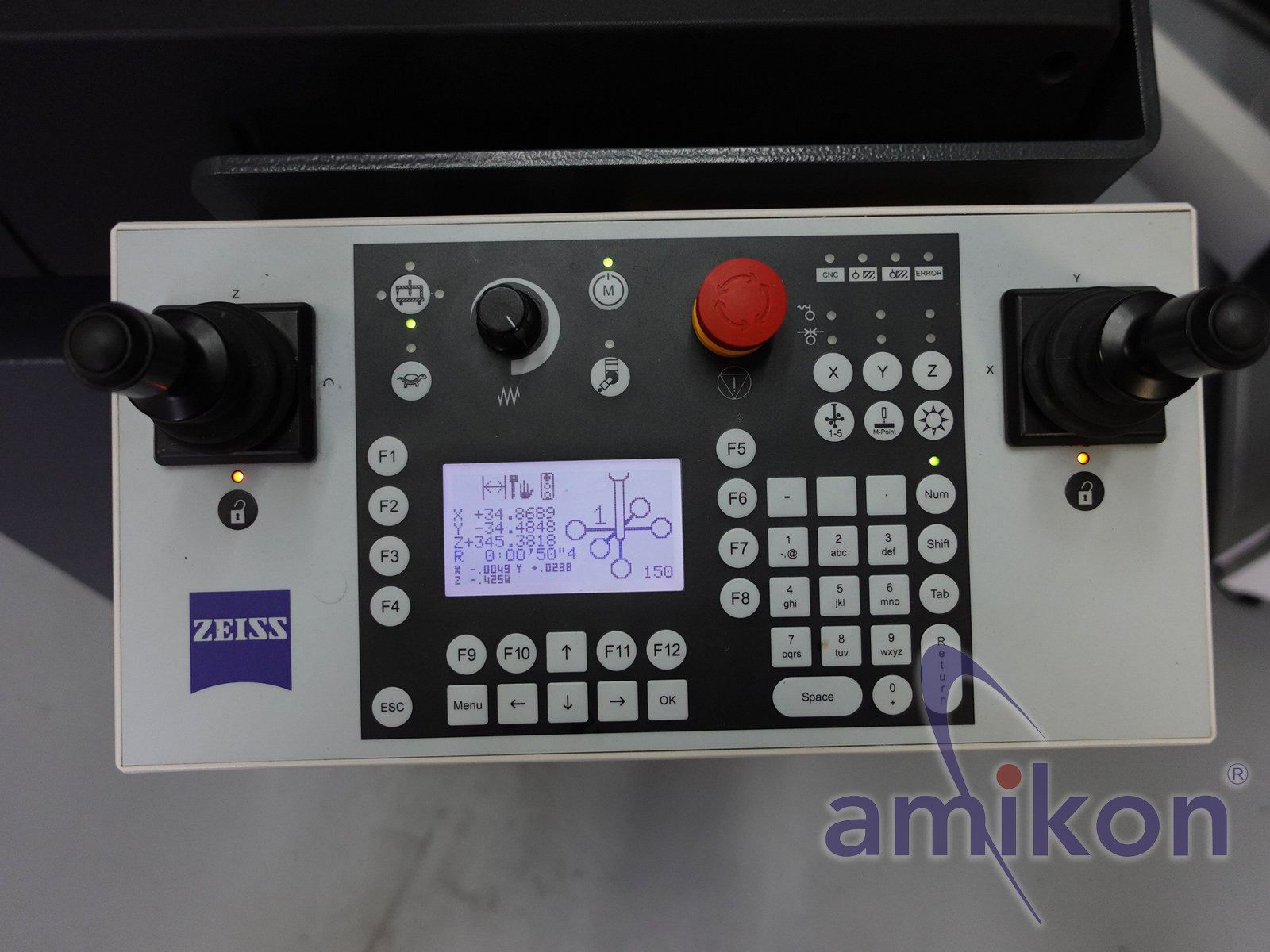

Numerisches Bedienpult

Standard mit zwei progressiven Joysticks, LCD Display und Funktionstasten
Ergonomisches Untergestell ShopFloor

Mit abschliessbarem Rechnerschrank und Lüfter inklusive
Kabelsatz Untergestell Shop Floor für Peripherie -Anschluss zum PC.
Schutzklasse ΙΡ54 im Untergestell.

Bedieneinheit mit Monitorbefestigung und Tastaturablage.

Autom.Temperaturerfassungseinheit
Mit 2 Werkstückfühlern (magnetisch)

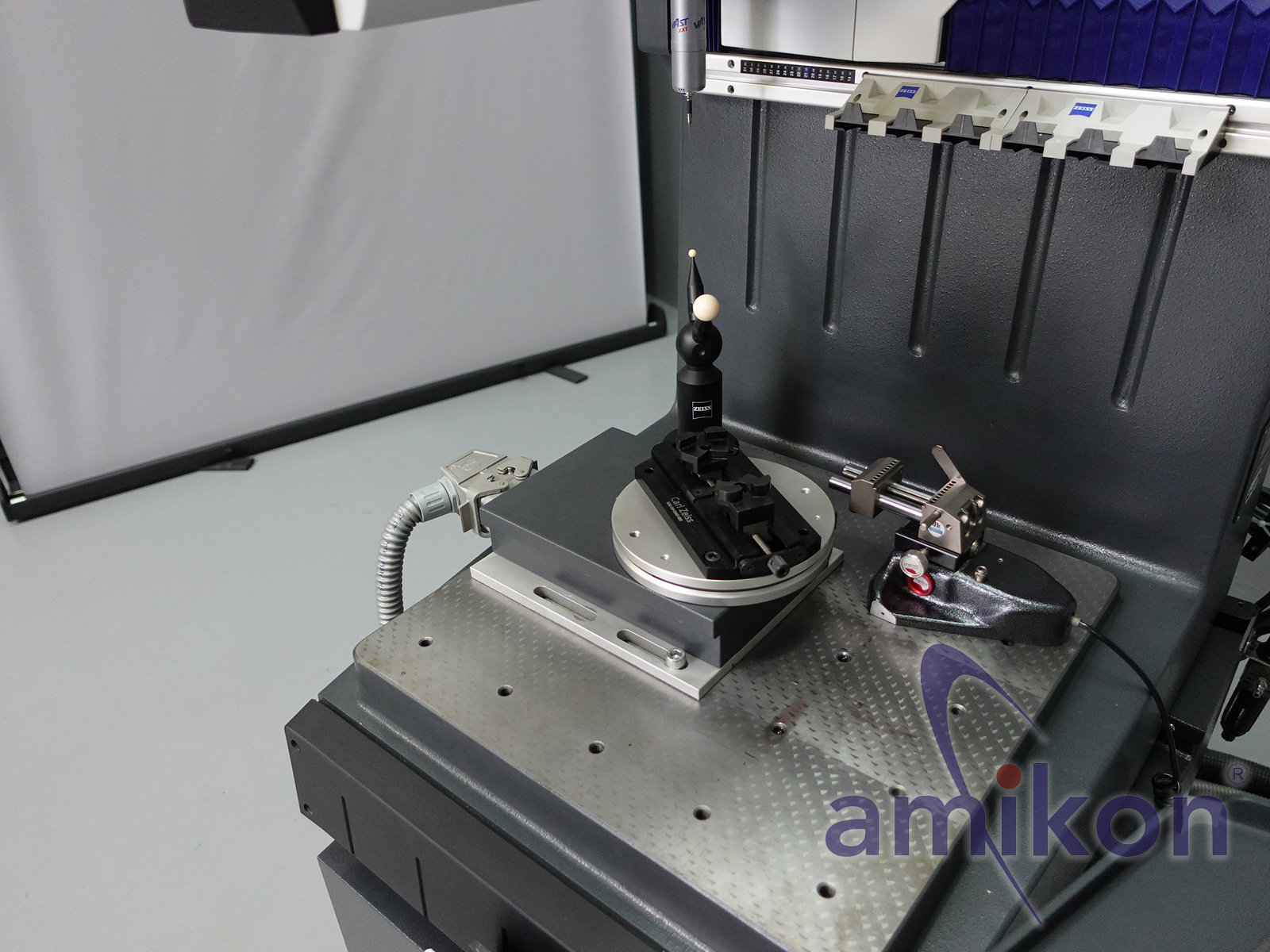

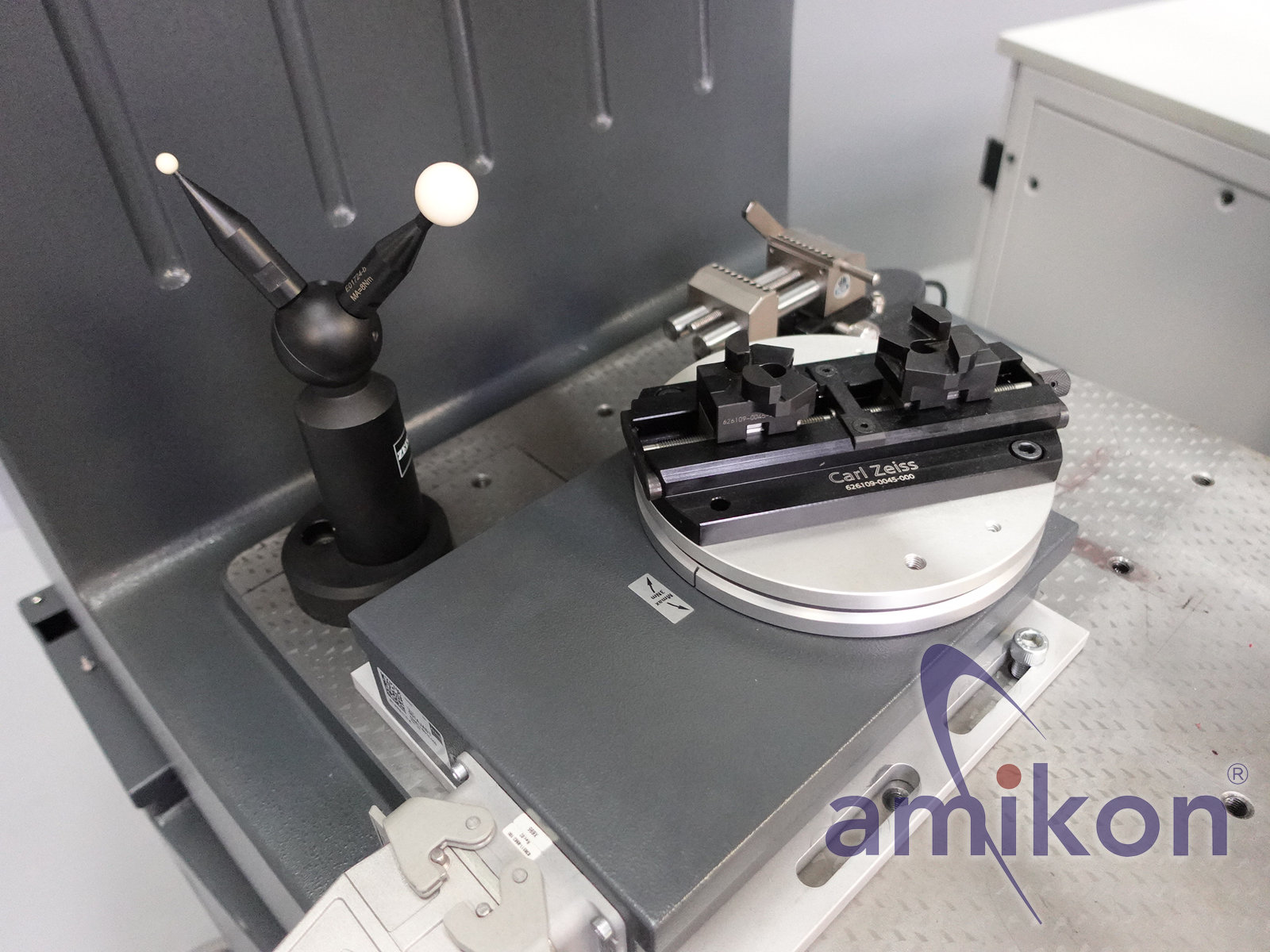

Drehtisch für DuraMax
Präzisions-Drehtisch Schutzklasse ΙΡ53 inkl. Spannmittel
RT-Achse-Einmessnormal und Zubehör
Zentrische Belastbarkeit 9 kg

Sensorik

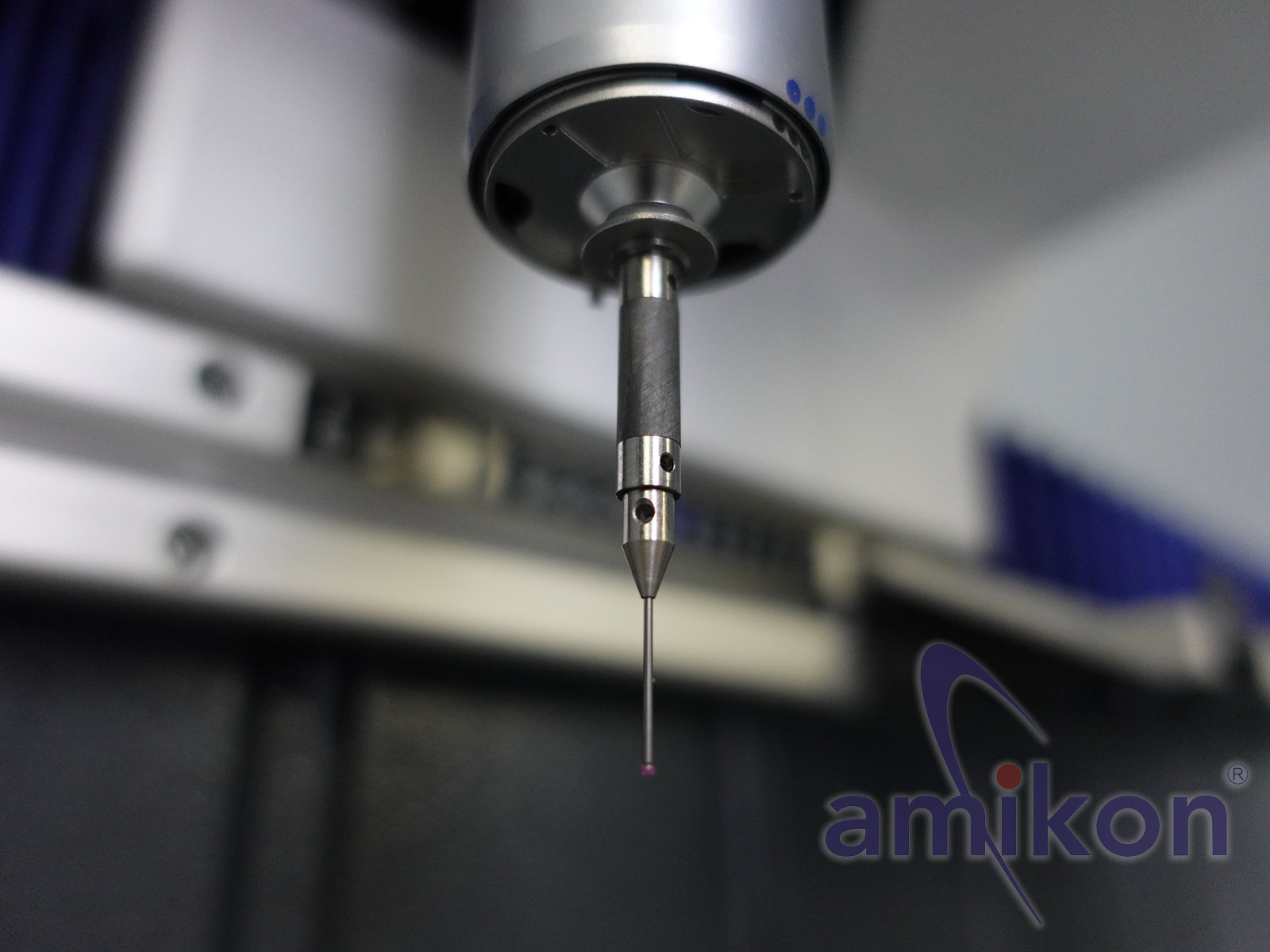

Passives Scanning- Sensorsystem VAST XXT TL3
Bestehend aus:
1 Passiver Scanning Messkopf VAST XXT TL3 ID
1 Referenz-Tasterteller TL3 ID codiert
1 Referenztaststift

Einmesskugel RSH-Compact
Bestehend aus:

Basiskoffer RSH-Compact
Einmesskugel RS-DK25-C:DK=25 mm aus Keramik mit Schaft Μ6
Befestigungssatz für Tischplatten mit Μ12 Gewinde
Bauhöhe ca. 214 mm
Werkzeug

zubehör Tastsystem VAST-XXT
CNC-Tasterwechsler
Tasterablage-VAST XXT mit 3 Ablageplätzen

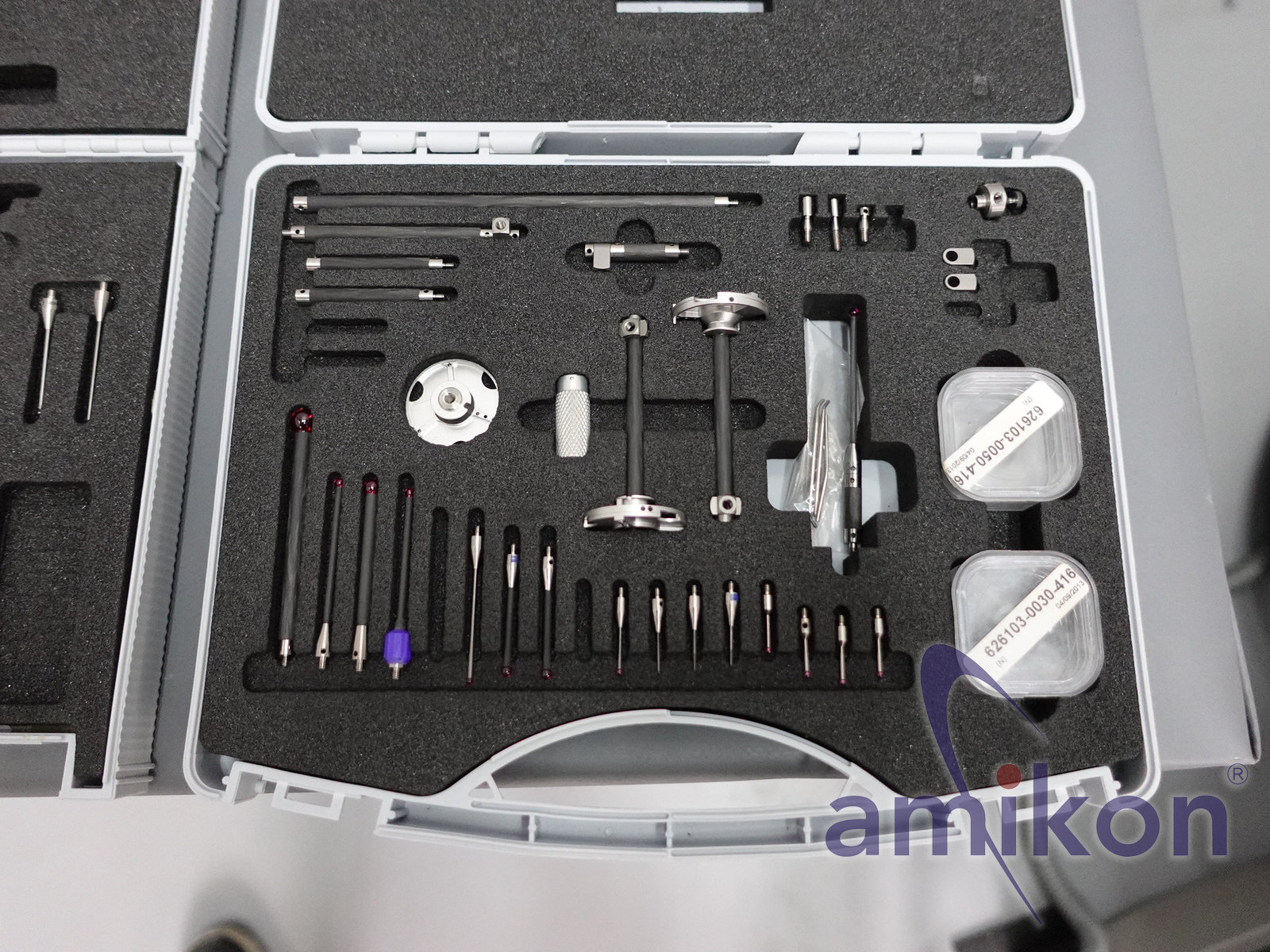

Tasterbausatz Kit 3 für VAST XXT
Basissortiment Stern
Gerät zubehör Kit für VAST XXT TL3
41-Teilig & Einmesskugel DK=8mm
Tasterteller VAST XXT TL3 ID
Tasterlänge 30-150 mm

Datensystem:
HP Workstation 64 Bit bestehend aus:
Intel Xeon Ε5
16 GB Arbeitsspeicher (RAM)
256GB Solid State Drive (SSD)
2ΤΒ Harddisk(HDD)
1 GB Grafikkarte
DVD+/-RW Laufwerk
Netzwerkkarte (Anschluss der Steuerung)
Netzwerkkarte (Anschluss ans Kundennetz)
USB Optical Maus
Betriebssystem Windows 7, 64bit
LCD Bildschirm 24 Zoll

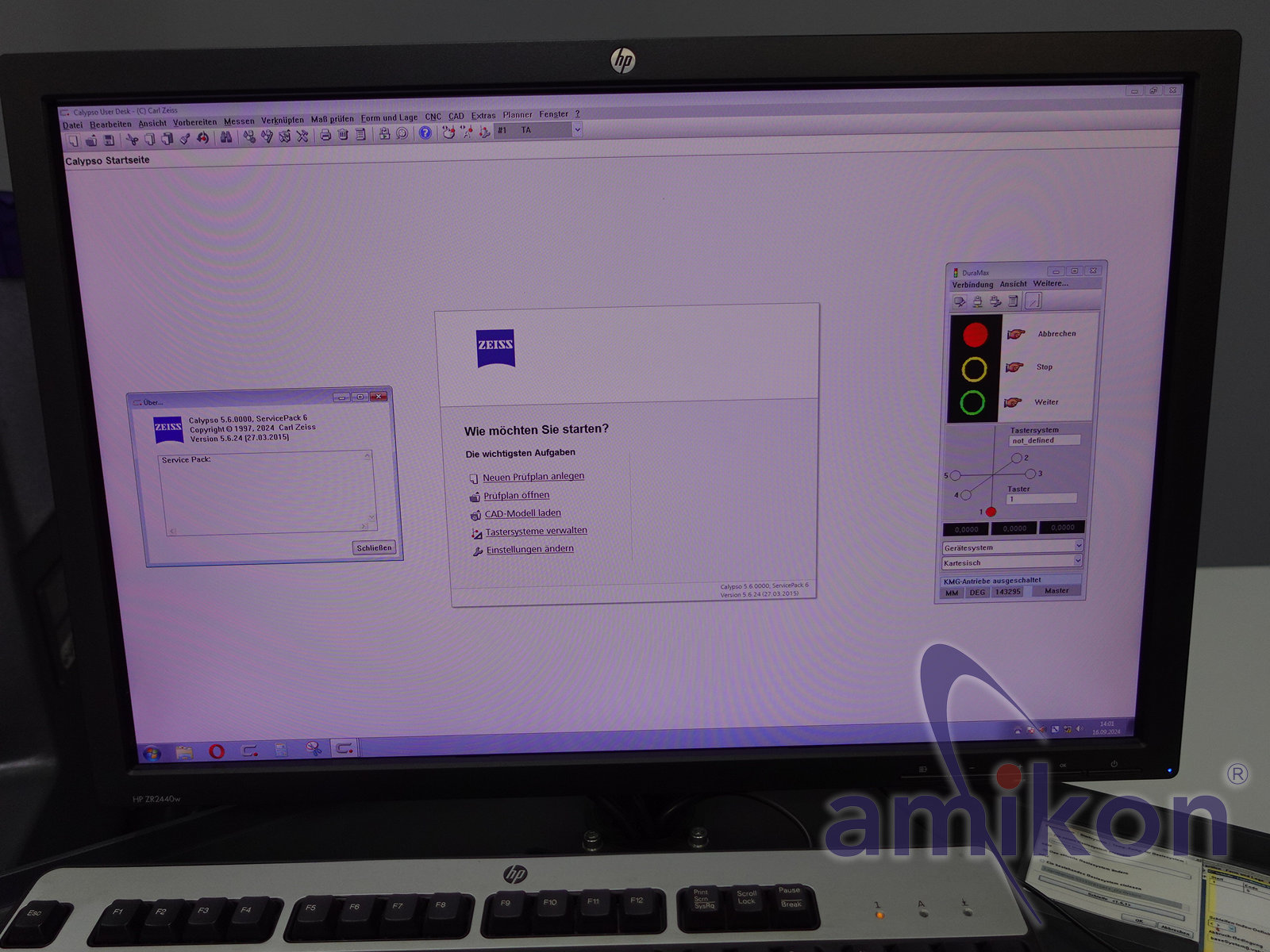

Software:
Basis Calypso CNC

Geometrie:
Vollgrafische Mess- und Auswertesoftware mit CAD-Kern
für alle prismatischen Messungen.

Einfach handhabbar durch prüfplanorientierte Vorgehensweise
Starke grafische Unterstützung mit Visualisierung der
Messaufgabe und der Eingabewerte
Wenig Tastendrücke und geringe Fehleranfälligkeit
durch automatische Elementerkennung und automatische Fahrweggenerierung
Messzeitoptimierung durch variablen Prüfumfang
Variable Gestaltung der Ergebnispräsentation mit einfachem
Einbinden von werkstückspezifischen Grafiken
Multimedia-Unterstützung zur Dokumentation von Teileaufspannung
und Tasteranordnung für den CNC-Start.

Carl Zeiss CNC gesteuertes Koordinatenmessgerät DuraMax RT 5/5/5

Carl Zeiss

Typ: DuraMax RT 5/5/5

CNC gesteuertes Koordinatenmessgerät in Portalbauart.
Schnell in den Messabläufen-trotzdem sehr genau in den Messergebnissen.

Messbereich: x = 500 mm Y = 500 mm z = 500 mm
Längenmessabweichung nach ISO 10360-2:
MPE_E=2.4 + L/300 µm, zulässiger Temperaturbereich 18-22°C
MPE_E=2.7+L/250 µm, zulässiger Temperaturbereich 18-26°C
MPE.E=2.9+L/200 µm, zulässiger Temperaturbereich18-30°C
(L= Messlänge in mm)

Gerätemerkmale, Ausstattung

Tischplatte für MCC 800

Grundgerätausstattung:
Numerisches Bedienpult

Standard mit zwei progressiven Joysticks, LCD Display und Funktionstasten
Ergonomisches Untergestell ShopFloor

Mit abschliessbarem Rechnerschrank und Lüfter inklusive
Kabelsatz Untergestell Shop Floor für Peripherie -Anschluss zum PC.
Schutzklasse ΙΡ54 im Untergestell.

Bedieneinheit mit Monitorbefestigung und Tastaturablage.

Autom.Temperaturerfassungseinheit
Mit 2 Werkstückfühlern (magnetisch)
Drehtisch für DuraMax
Präzisions-Drehtisch Schutzklasse ΙΡ53 inkl. Spannmittel
RT-Achse-Einmessnormal und Zubehör
Zentrische Belastbarkeit 9 kg

Sensorik
Passives Scanning- Sensorsystem VAST XXT TL3
Bestehend aus:
1 Passiver Scanning Messkopf VAST XXT TL3 ID
1 Referenz-Tasterteller TL3 ID codiert
1 Referenztaststift

Einmesskugel RSH-Compact
Bestehend aus:

Basiskoffer RSH-Compact
Einmesskugel RS-DK25-C:DK=25 mm aus Keramik mit Schaft Μ6
Befestigungssatz für Tischplatten mit Μ12 Gewinde
Bauhöhe ca. 214 mm
Werkzeug

zubehör Tastsystem VAST-XXT
CNC-Tasterwechsler
Tasterablage-VAST XXT mit 3 Ablageplätzen
Tasterbausatz Kit 3 für VAST XXT
Basissortiment Stern
Gerät zubehör Kit für VAST XXT TL3
41-Teilig & Einmesskugel DK=8mm
Tasterteller VAST XXT TL3 ID
Tasterlänge 30-150 mm

Software:
Basis Calypso CNC

Geometrie:
Vollgrafische Mess- und Auswertesoftware mit CAD-Kern
für alle prismatischen Messungen.

Kurve Calypso CNC Kurvenmessprogramm:

Zur Messung und Digitalisierung von 2D- und 3D Kurven
mit VDA-Schnittsteie.

Zustand: gebraucht / used

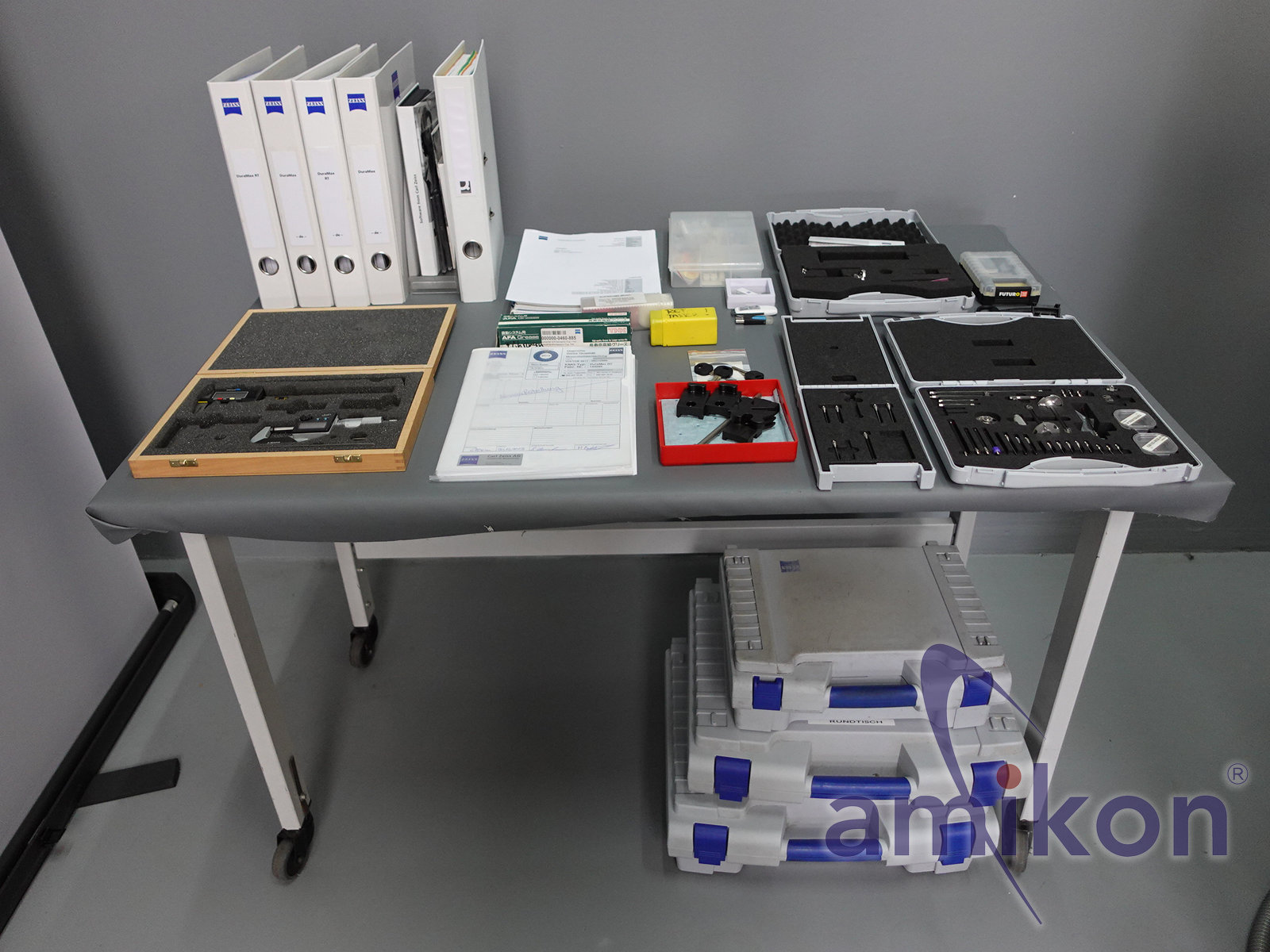

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.

Mess- und Prüftechnik

Carl Zeiss CNC gesteuertes Koordinatenmessgerät DuraMax RT 5/5/5

Carl Zeiss

Typ: DuraMax RT 5/5/5

CNC gesteuertes Koordinatenmessgerät in Portalbauart.Schnell in den Messabläufen-trotzdem sehr genau in den Messergebnissen.

Messbereich: x = 500 mm Y = 500 mm z = 500 mmLängenmessabweichung nach ISO 10360-2:MPE_E=2.4 + L/300 µm, zulässiger Temperaturbereich 18-22°CMPE_E=2.7+L/250 µm, zulässiger Temperaturbereich 18-26°CMPE.E=2.9+L/200 µm, zulässiger Temperaturbereich18-30°C(L= Messlänge in mm)

Gerätemerkmale, Ausstattung

Tischplatte für MCC 800

Grundgerätausstattung:Numerisches Bedienpult

Standard mit zwei progressiven Joysticks, LCD Display und FunktionstastenErgonomisches Untergestell ShopFloor

Mit abschliessbarem Rechnerschrank und Lüfter inklusiveKabelsatz Untergestell Shop Floor für Peripherie -Anschluss zum PC.Schutzklasse ΙΡ54 im Untergestell.

Bedieneinheit mit Monitorbefestigung und Tastaturablage.

Autom.TemperaturerfassungseinheitMit 2 Werkstückfühlern (magnetisch)Drehtisch für DuraMaxPräzisions-Drehtisch Schutzklasse ΙΡ53 inkl. SpannmittelRT-Achse-Einmessnormal und ZubehörZentrische Belastbarkeit 9 kg

SensorikPassives Scanning- Sensorsystem VAST XXT TL3Bestehend aus:1 Passiver Scanning Messkopf VAST XXT TL3 ID1 Referenz-Tasterteller TL3 ID codiert1 Referenztaststift

Einmesskugel RSH-CompactBestehend aus:

Basiskoffer RSH-CompactEinmesskugel RS-DK25-C:DK=25 mm aus Keramik mit Schaft Μ6Befestigungssatz für Tischplatten mit Μ12 GewindeBauhöhe ca. 214 mmWerkzeug

zubehör Tastsystem VAST-XXTCNC-TasterwechslerTasterablage-VAST XXT mit 3 AblageplätzenTasterbausatz Kit 3 für VAST XXTBasissortiment SternGerät zubehör Kit für VAST XXT TL341-Teilig & Einmesskugel DK=8mmTasterteller VAST XXT TL3 IDTasterlänge 30-150 mm

Software:Basis Calypso CNC

Geometrie:Vollgrafische Mess- und Auswertesoftware mit CAD-Kernfür alle prismatischen Messungen.

Kurve Calypso CNC Kurvenmessprogramm:

Zur Messung und Digitalisierung von 2D- und 3D Kurvenmit VDA-Schnittsteie.

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
