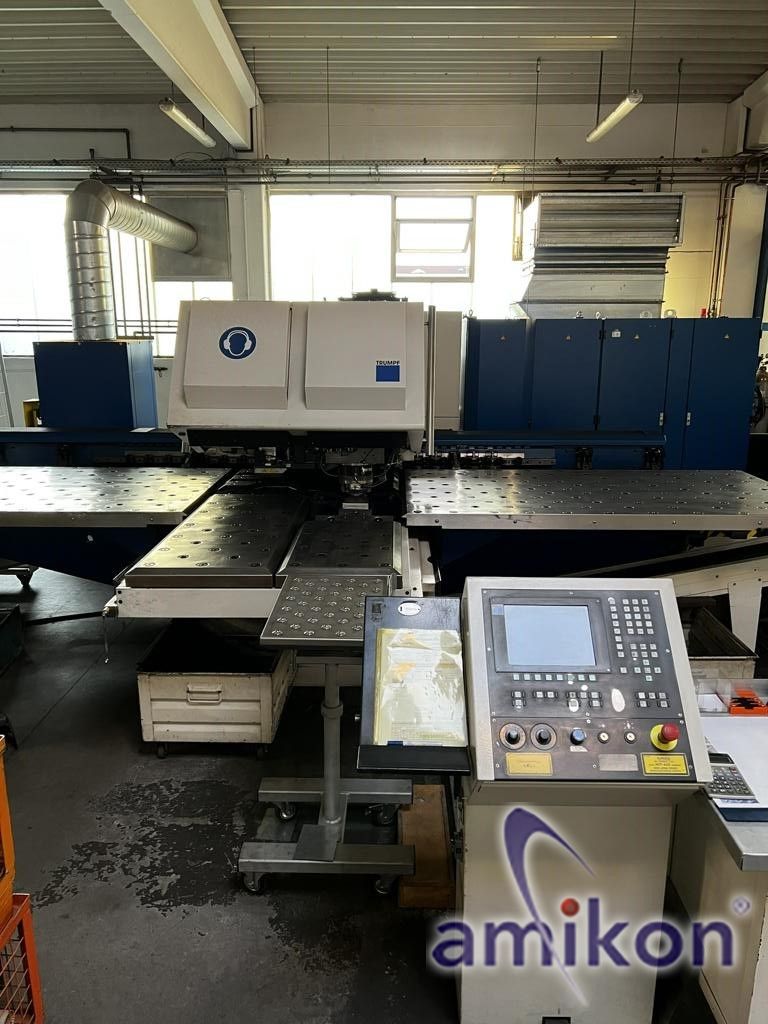

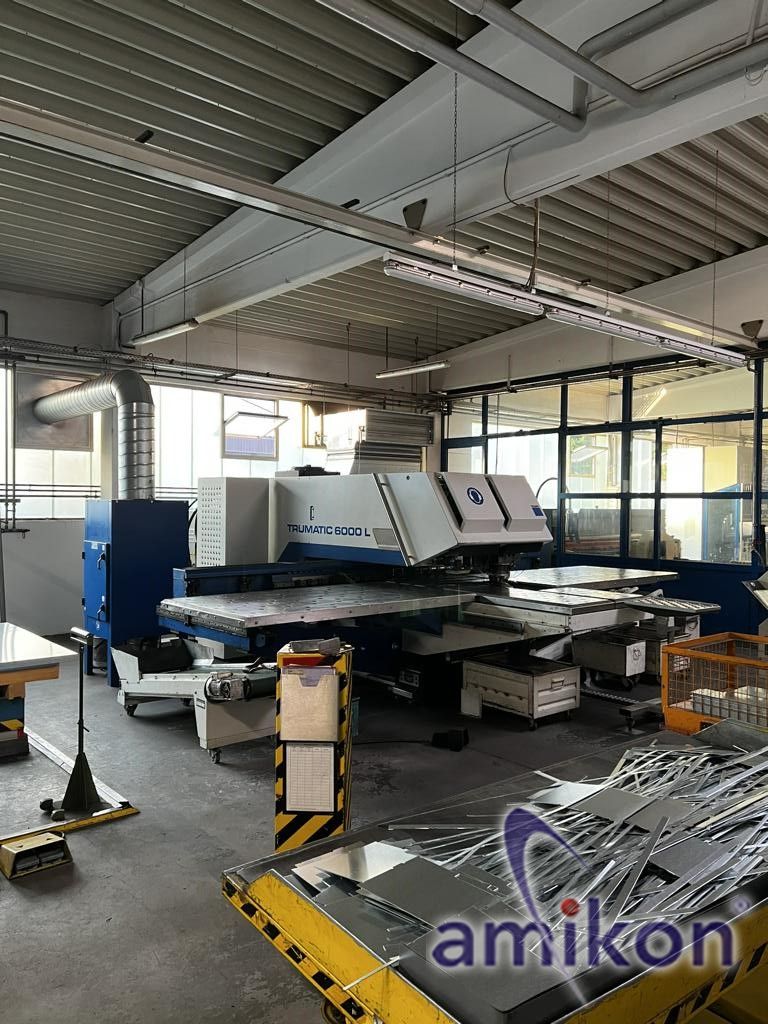

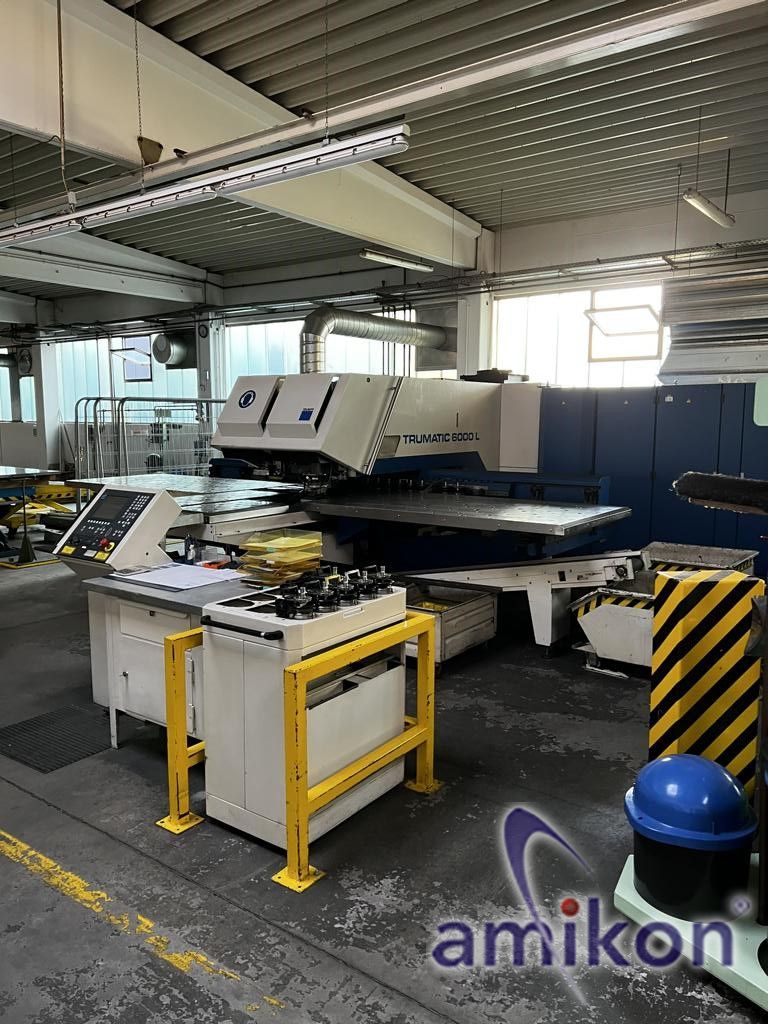

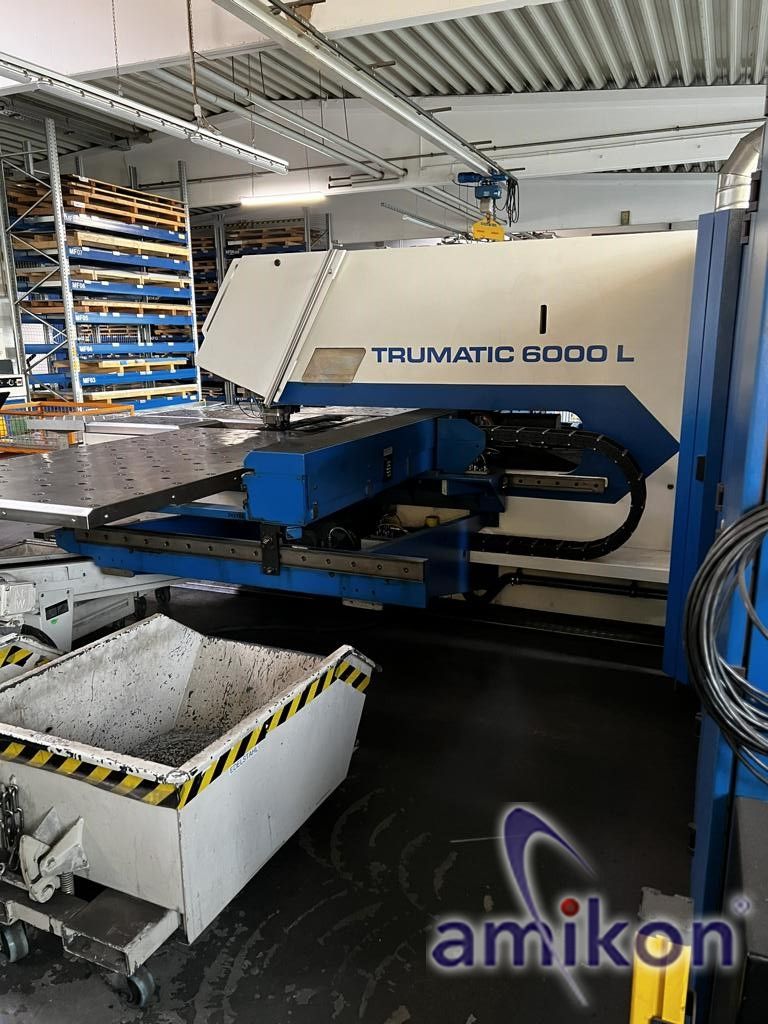

Trumpf Laser- und Stanzmaschine TruMatic TC 6000 L 1300

Trumpf

Typ: TC 6000 L 1300

Laser- und Stanzmaschine

Technische Daten:

Netz : 400V/50 Hz
Absicherung: 3 x 100 A
Anschlussleistung 65 kVA

Arbeitsbereich X x Y ohne Nachsetzen

Kombinierter Betrieb 2585 x 1280 mm
Stanzbetrieb 2585 x 1370 mm
Laserbetrieb 2585 x 1280 mm

Leistung:

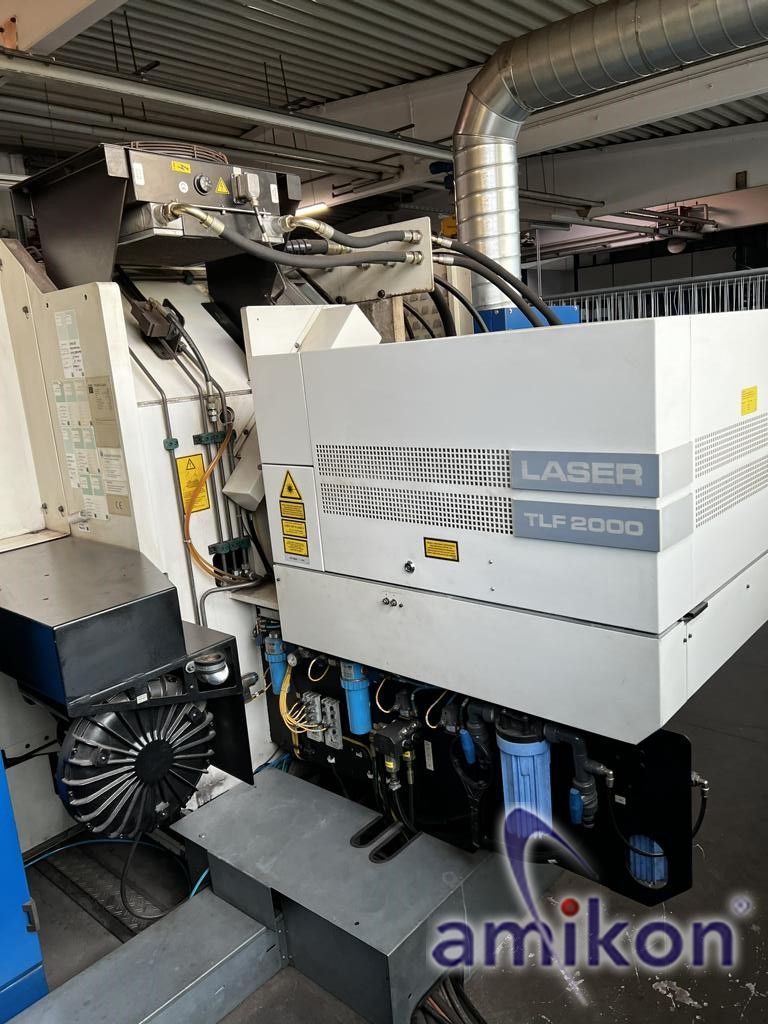

Laser 2000 W

Maximale Blechdicke 8 mm

Maximale Stanzkraft (inkl. 20 kN Niederhalter) 220 kN

Aktiver Niederhalter (in Stufen pro­grammierbar) 4.5-20 kN

Maximales Werkstückgewicht 200 kg

Maximale Durchgangshöhe
Im Stanzbetrieb 35 mm
1m Laserbetrieb 22 mm

Geschwindigkeiten:

X-Achse 90 m/min

Y-Achse 60 m/min

Simultan Hubfolge
Stanzen 900 min
Signieren 2800 min

C-Achse
Stanzen 60 Umdrehungen/min
Gewindeformen 330 Umdrehungen/min

Werkzeuge
Werkzeugplätze auf dem Linearmagazin 19 bei 2 Pratzen

Anzahl Werkzeuge bei Einsatz Multitool 19 bis 190 Werkzeuge

Rotation aller Werkzeuge 360° durchdrehend

Werkzeugwechselzeit 1.5-5 s

Maximaler Stanzdurchmesser

Einzelhub 76.2 mm auf allen Werkzeugplätzen

Standard-Multicut 200 mm

Maximale Abkanthöhe 25 mm

Maximale Teilegröße 500 x500 mm

Genauigkeit:

Positionsabweichung ± 0.1 mm

Mittlere Positionsstreubreite ±0.03 mm

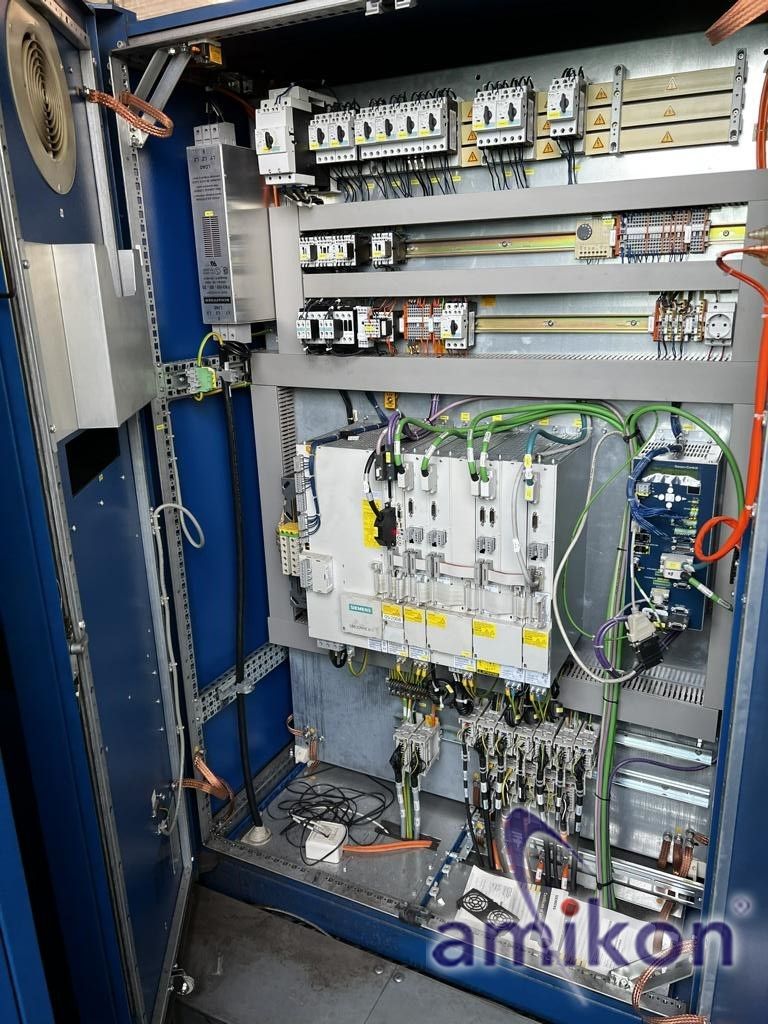

TRUMPF CNC-Steuerung : Basis: Siemens SINUMERIK 840D

Verladung und Demontage müssen vom Käufer übernommen werden!

Zustand: gebraucht / used

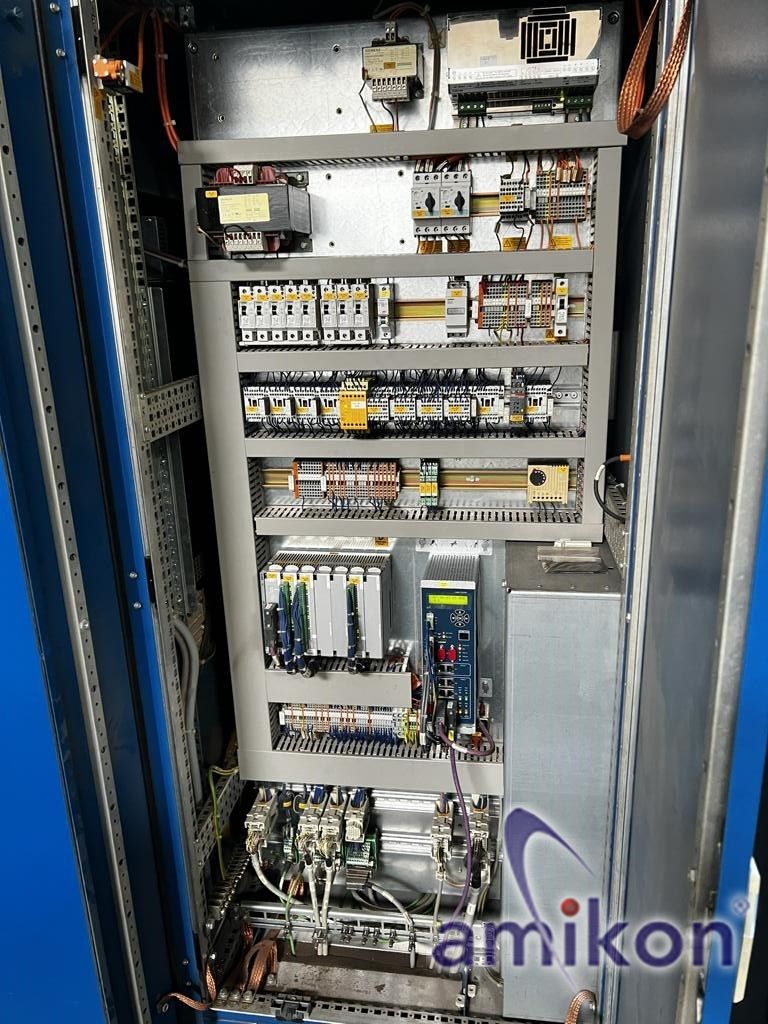

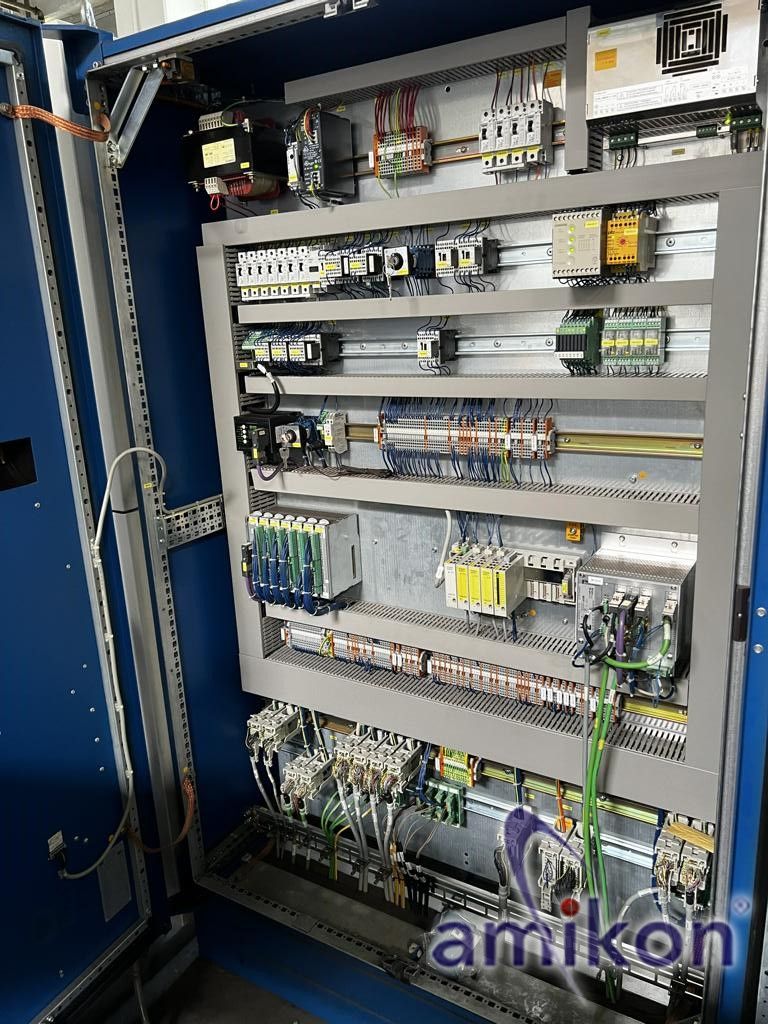

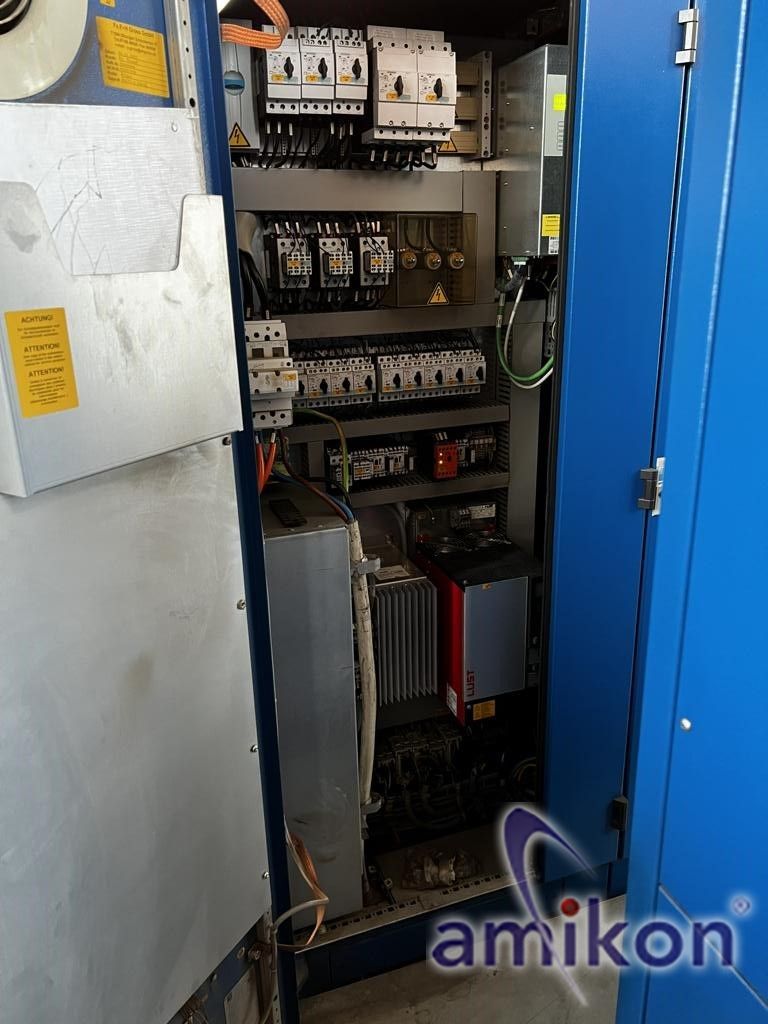

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
