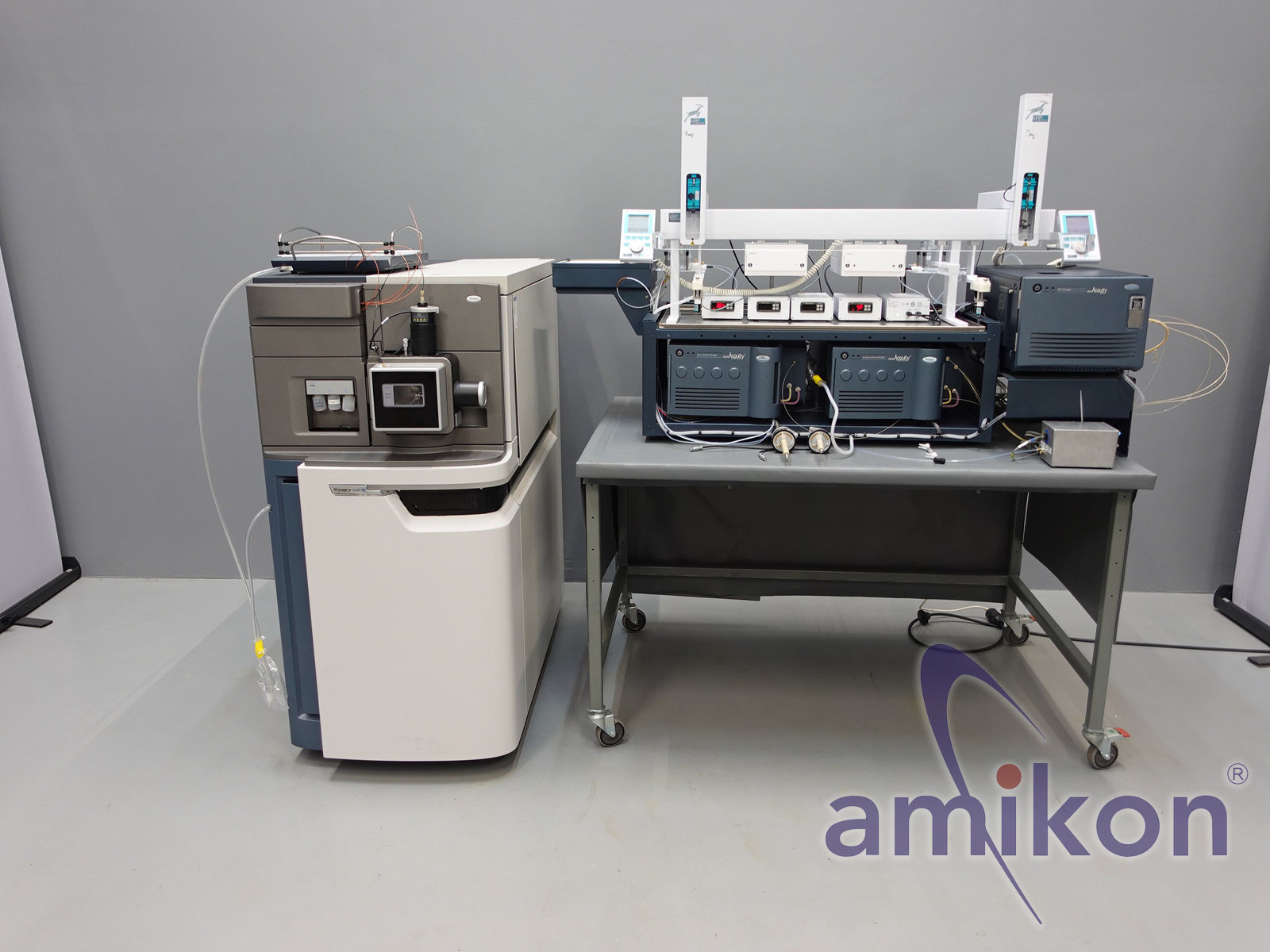

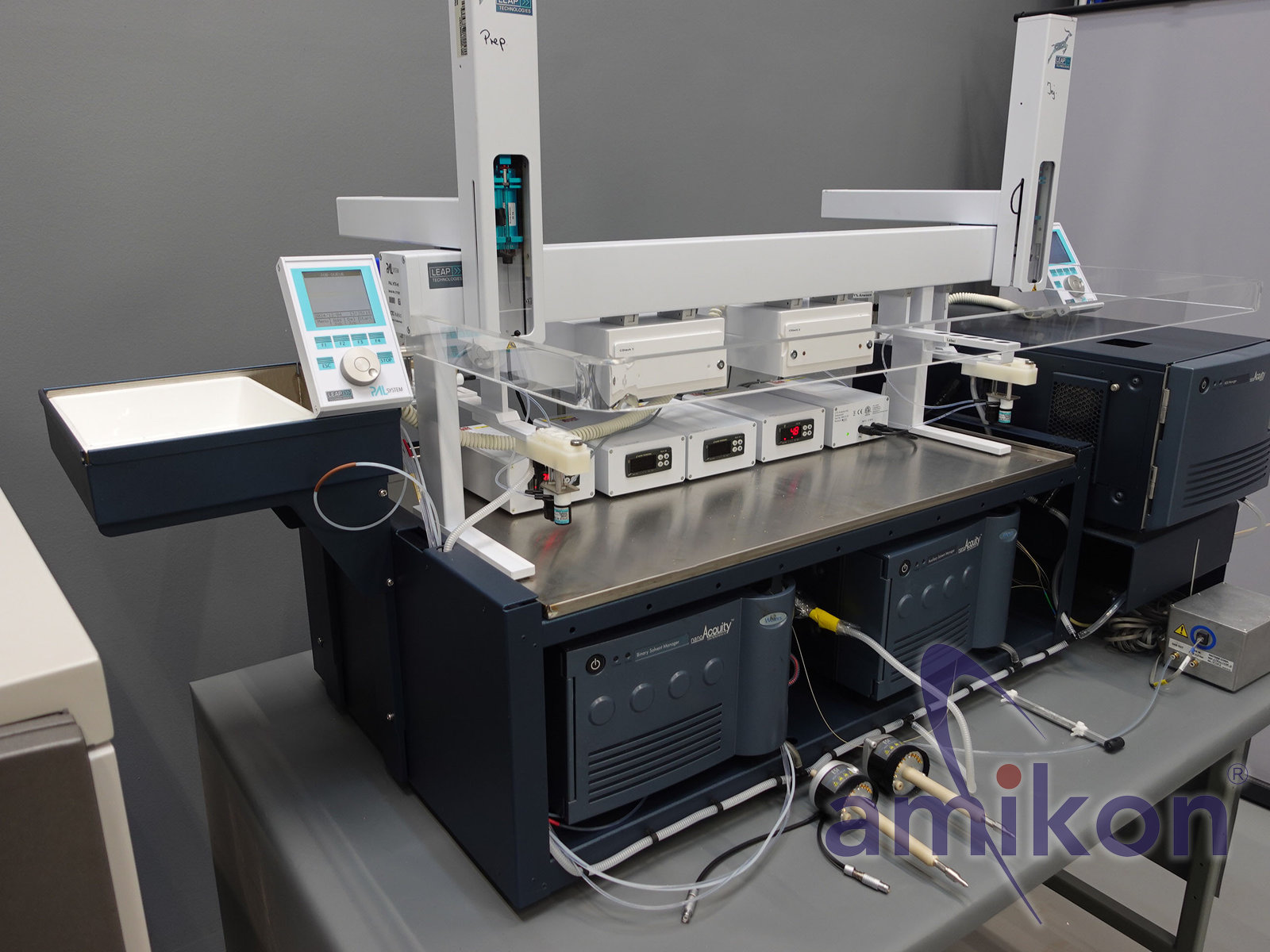

Waters nanoACQUITY UPLCTM System mit Synapt G2-S Q-TOF-basiertes Massenspektrometer

HPLC Waters

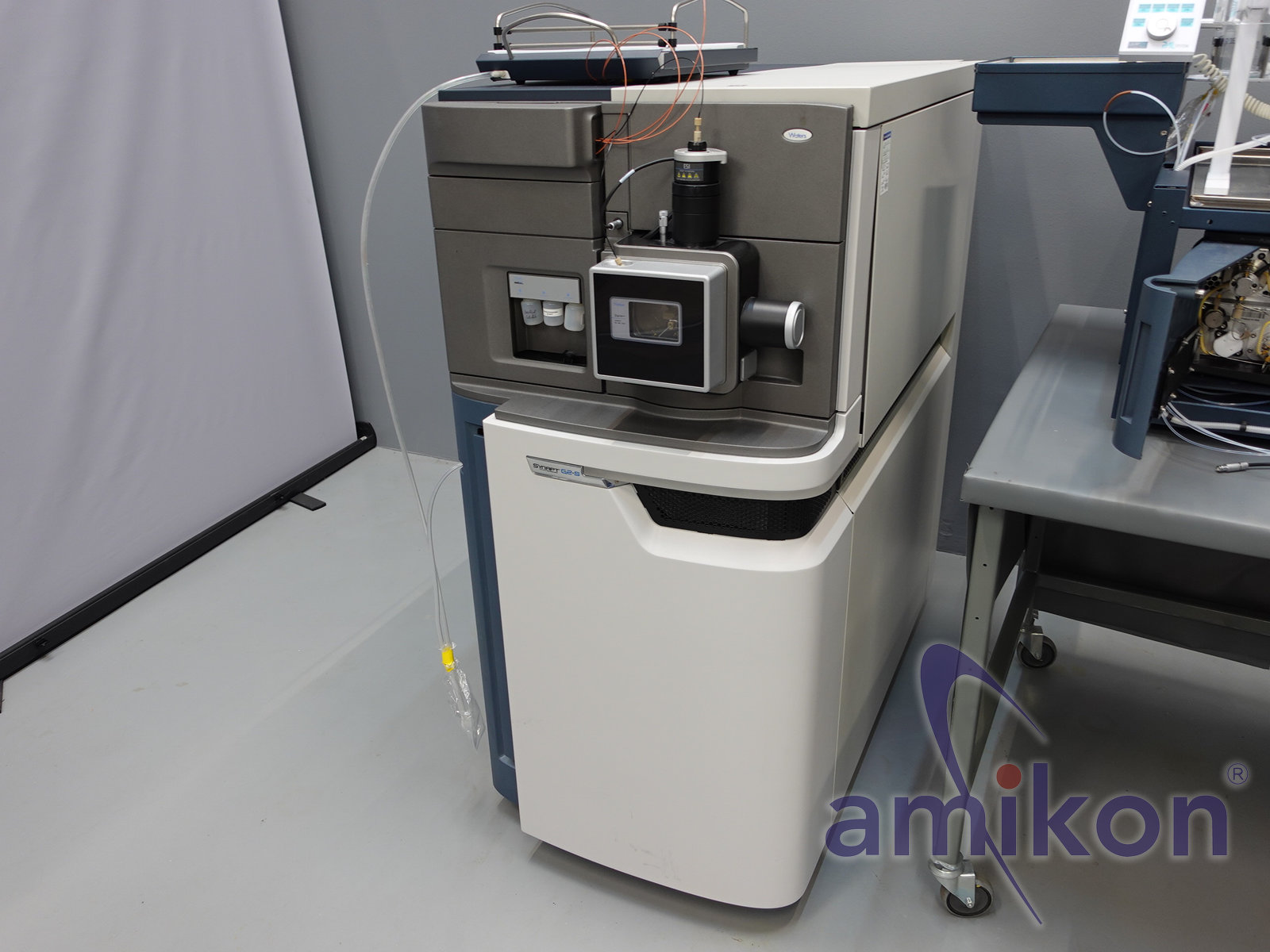

Der Synapt G2-S ist ein Q-TOF-basiertes Massenspektrometer mit einer zusätzlichen Ion-Mobilitätszelle,
die eine orthogonale Trennung der Ionen basierend auf ihrer Form und Konformation ermöglicht.
Ausgestattet mit einem Zwischenquadrupol (8k) kann dieses sehr vielseitige Instrument nur als nur Peptididentifikation
(LC-MSE-Datenunabhängige Erfassung) verwendet werden, aber auch zur Denaturierung und nativen MS-Analyse.

Das Waters nanoACQUITY UPLCTM-System ist für Trennungen von der Kapillare bis zur Nanoskala konzipiert.
Seine Empfindlichkeit, Auflösung und Reproduzierbarkeit eignen sich gut für die Entdeckung von Biomarkern
und Proteomik-Anwendungen, einschließlich Proteinidentifizierung und -charakterisierung.

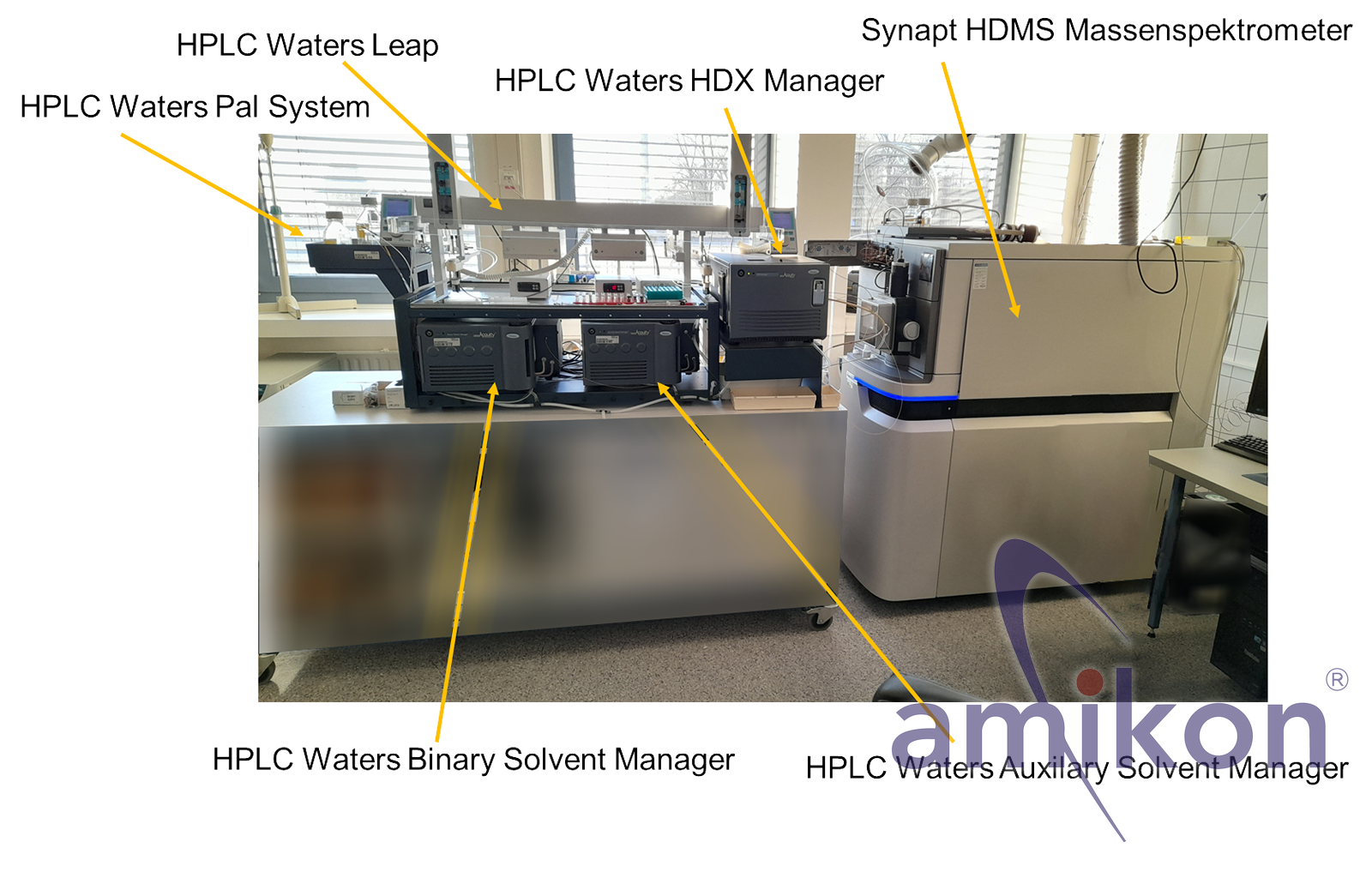

Das System besteht aus diesen Modulen und Komponenten:
HPLC Waters Binary Solvent Manager
HPLC Waters Auxilary Solvent Manager

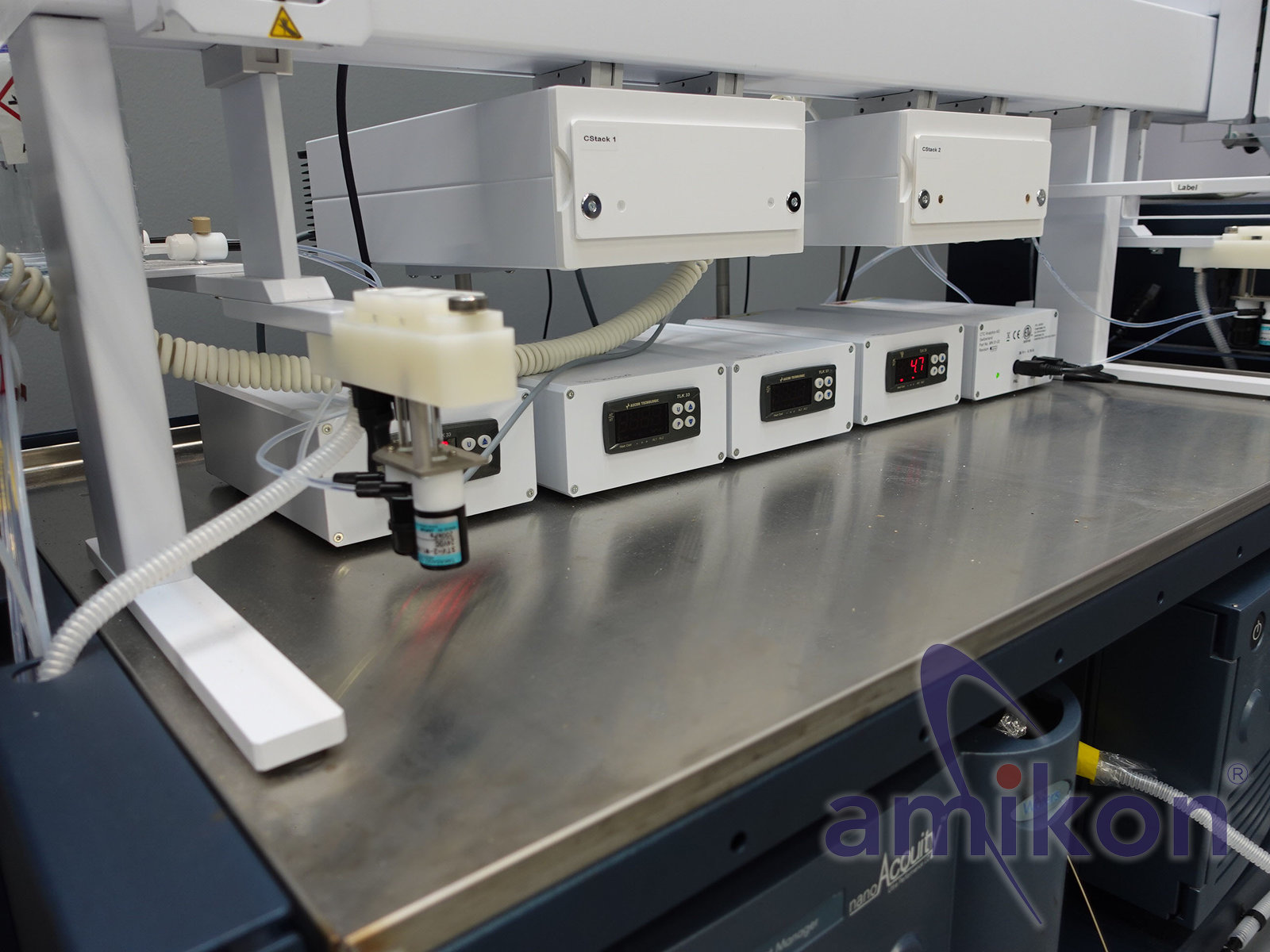

HPLC Waters HDX Manager

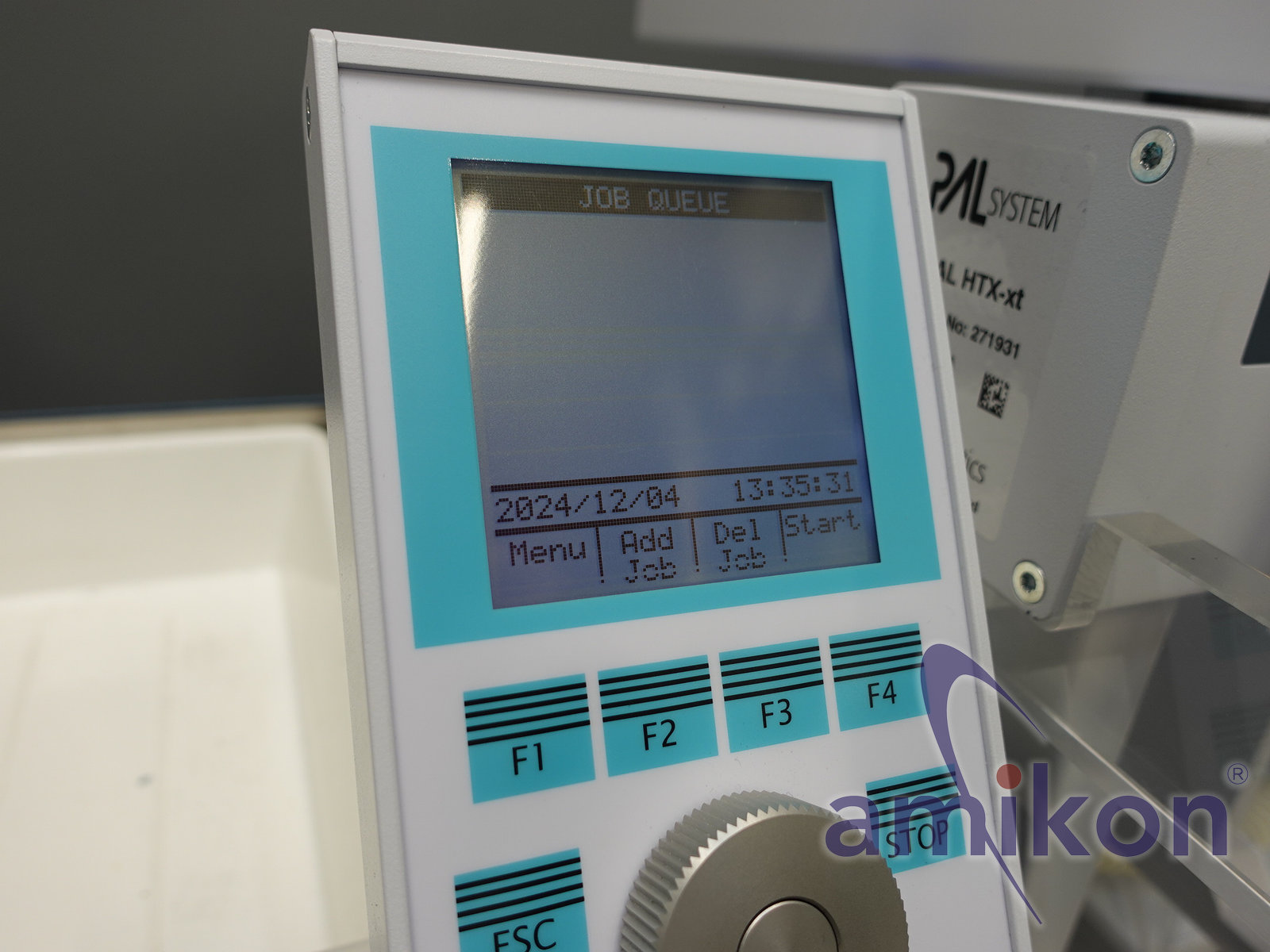

HPLC Waters Pal System

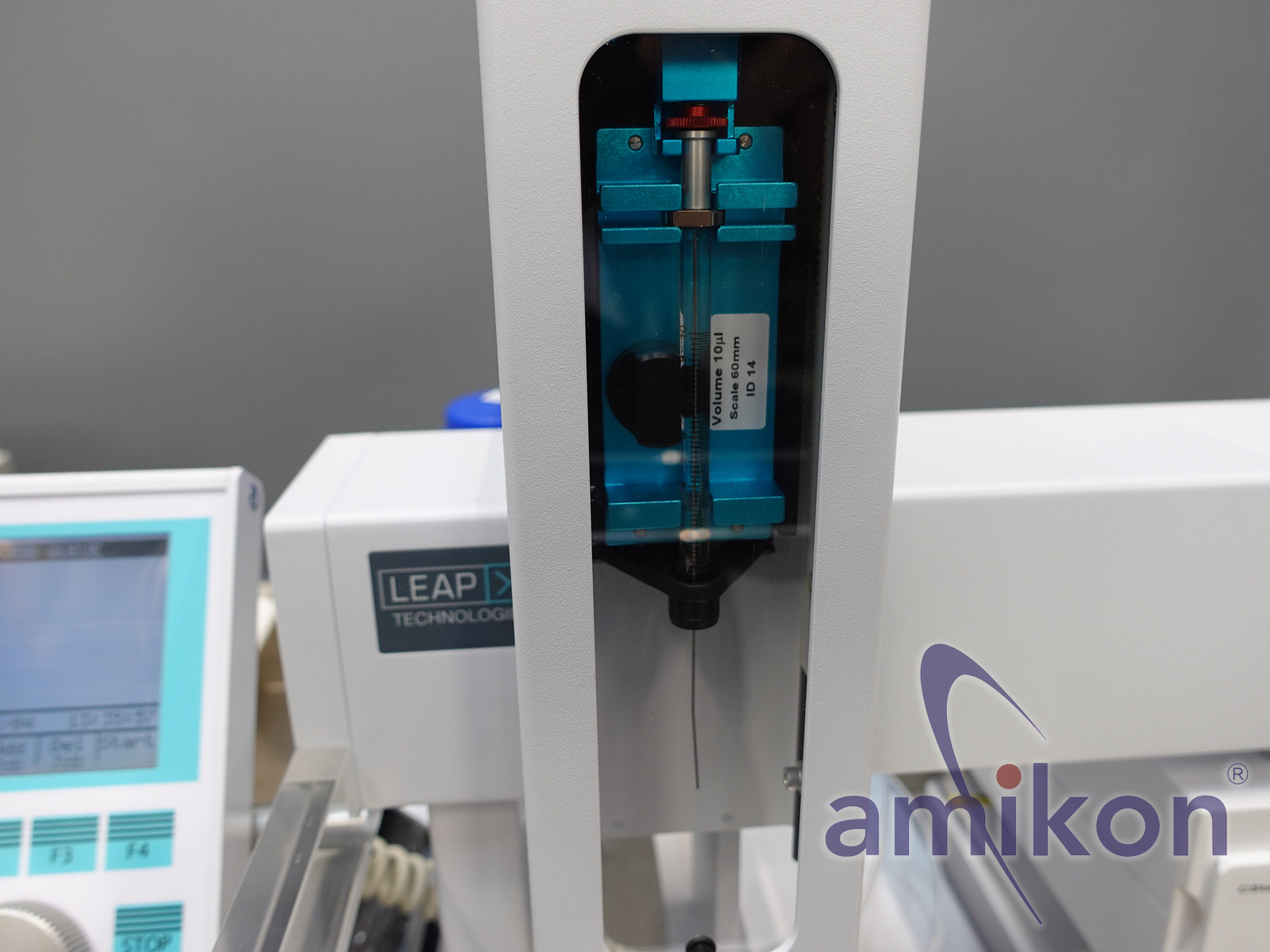

HPLC Waters Leap

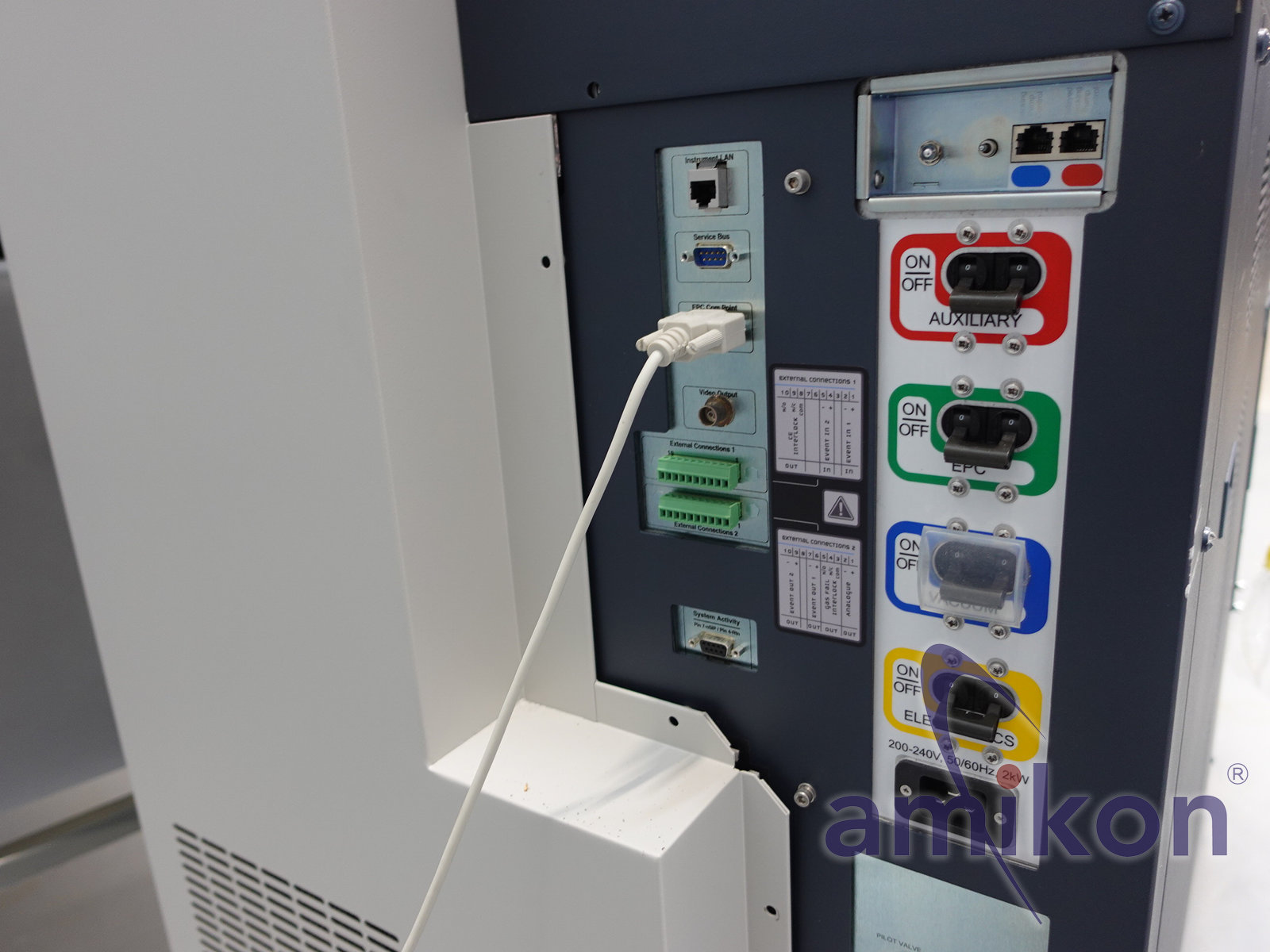

Synapt HDMS Massenspektrometer

HPLC Waters Binary Solvent Manager:
Der nanACQUITY binäre Lösungsmittelmanager ist eine Hochdruckpumpe, die Lösungsmittel durch das System bewegt.
Er sorgt für einen gleichmäßigen (pulsationsfreien) Lösungsmittelfluss bei Durchflussraten von 0,20 bis 5,00 l/min
(bei geschlossenem Regelkreis) oder 100,0 l/min (bei offenem Regelkreis) bei 69.000 k a (690 bar, 10.000 psi).
Der Lösungsmittelmanager kann Hochdruckgradienten mit minimaler Gradientenverzögerung erzeugen.

Funktionsweise des binären Lösungsmittelmanagers
Jedes der beiden unabhängigen Pumpensysteme des Lösungsmittelmanagers, Pumpe A (links) und Pumpe B (rechts),
enthält zwei Linearantriebe.
Jedes linke und rechte Aktuatorpaar besteht aus einer einzelnen hin- und hergehenden seriellen Pumpe,
die einen präzisen Durchfluss eines einzelnen Lösungsmittels liefert.
Die beiden Pumpensysteme kombinieren ihre beiden Lösungsmittel an einem Misch-T-Stück.
Von dort fließt das Lösungsmittelgemisch zum Probenmanager.
Um Gradienten und Gemische zu erstellen, steuert die Chromatographiesoftware das Mischungsverhältnis der beiden Lösungsmittel,
indem sie den Durchfluss der Pumpe A im Verhältnis zu dem der Pumpe B variiert.
Ein Druckwandler in jedem Pumpenkopf überträgt Druckdaten an den Lösungsmittelmanager,
dessen Firmware den Pumpenkopfdruck während des Pumpzyklus misst.
So passt der Lösungsmittelmanager die Vorkompression an,
um eine gleichmäßige Lösungsmittelzufuhr sicherzustellen
und pumpenbedingte Detektor-Basislinienstörungen zu minimieren.
Flusskontrollmodule
Die Flusskontrollmodule ermöglichen dem binären Lösungsmittelmanager die Durchführung einer Nano-Flusschromatographie
durch Überwachung des Lösungsmittelflusses in jedem Lösungsmittelkanal.
Die Flusskontrolle ist für Wasser, Acetonitril und Methanol kalibriert.
Die beiden Massendurchflusssensoren der Durchflusskontrollmodule messen den Durchfluss von jeder Pumpe separat,
bevor sie gemischt werden.
Der binäre Lösungsmittelmanager überwacht die Ausgabe und passt den Lösungsmittelfluss entsprechend an,
um einen präzisen Durchfluss von 0,20 bis 5,00 µl/min zu gewährleisten.
Lösungsmittel werden im T-Stück-Auslass des Durchflusskontrollmoduls gemischt.

Auxiliary solvent manager( Hilfslösungsmittelmanager )

Der Hilfslösungsmittelmanager von nanoACQUITY enthält zwei isokratische Hochdruckpumpen,
die Lösungsmittel durch das System bewegen und einen gleichmäßigen (pulsationsfreien) Lösungsmittelfluss gewährleisten.
Pumpe A dient zum Laden der Probe.
• Pumpe B dient zum Hinzufügen der NanoLockSpray-Lock-Masse, zum Einfangen mit zwei Pumpen und zur 2D-Online-Trennung.
Im NanoLockSpray-Lock-Mass-Zugabemodus arbeitet die Pumpe mit Durchflussraten von 0,10 bis 5,00 µl/min.
Durchflusskontrollmodul
Das Durchflusskontrollmodul ermöglicht dem Hilfslösungsmittelmanager die Durchführung einer Nano-Durchflusschromatographie
durch Überwachung des Lösungsmittelflusses im Lösungsmittelkanal.
Die Durchflusskontrolle ist für Wasser, Acetonitril und Methanol kalibriert.
Der Massendurchflusssensor des Durchflusskontrollmoduls misst den Durchfluss von der Pumpe.
Der Hilfslösungsmittelmanager überwacht die Ausgabe und passt den Lösungsmittelfluss entsprechend an,
um einen präzisen Durchfluss von 0,20 bis 5,00 µl/min zu erzielen.
Probenmanager
Der Probenmanager injiziert die Proben, die er aus Mikrotiterplatten oder Fläschchen entnimmt, in den chromatographischen Flussstrom.
Im Modus mit maximalem Durchsatz kann der Probenmanager eine Injektion in etwa 45 Sekunden durchführen,
einschließlich einer einzelnen Standardspülung, oder er kann dies in weniger als 60 Sekunden tun,
einschließlich einer doppelten Standardspülung.
Der Probenmanager akzeptiert Platten mit Standardabdruck, 5,03 $0,02 Zoll x 3,365 $0,02 Zoll,
die SBS/ANSI-konformen Platten entsprechen (maximale Höhe von 2,2 Zoll, einschließlich Abdeckungen).
Der Probenmanager kann Proben bei jeder Temperatur zwischen 4 und 40 °C (39 und 104 °F)
bei Umgebungsbedingungen von 25 °C (77 °F) oder weniger aufbewahren.

Heiz- und Einfangmodul
Das Heiz- und Einfangmodul ist am Probenmanager angebracht und dient als dessen obere Abdeckung.
Der Säulenboden des Heiz- und Einfangmoduls kann ein Nano-T-Stück und jede analytische Waters-Säule
mit einem Innendurchmesser von bis zu 300 Mikrometern und einer Länge von 250 mm aufnehmen.
Der Säulenraum heizt auf Temperaturen von 5 °C (9 °F) über Umgebungstemperatur bis 65 °C (149 °F).
Um die mit dem Totvolumen verbundene Dispersion zu verringern und die Länge der Schläuche zwischen den Systemmodulen zu minimieren,
lässt sich der Säulenboden nach außen in jede beliebige Position zwischen 0° und 180° schwenken.
In der 0°-Position „Home“ befindet sich der Säulenboden direkt über dem Probenmanager
und kann an einen optionalen optischen Detektor angeschlossen werden.
In der 180°-Position „away“ kann die analytische Säule an ein Massenspektrometer
(auf der rechten Seite des Systems) angeschlossen werden.

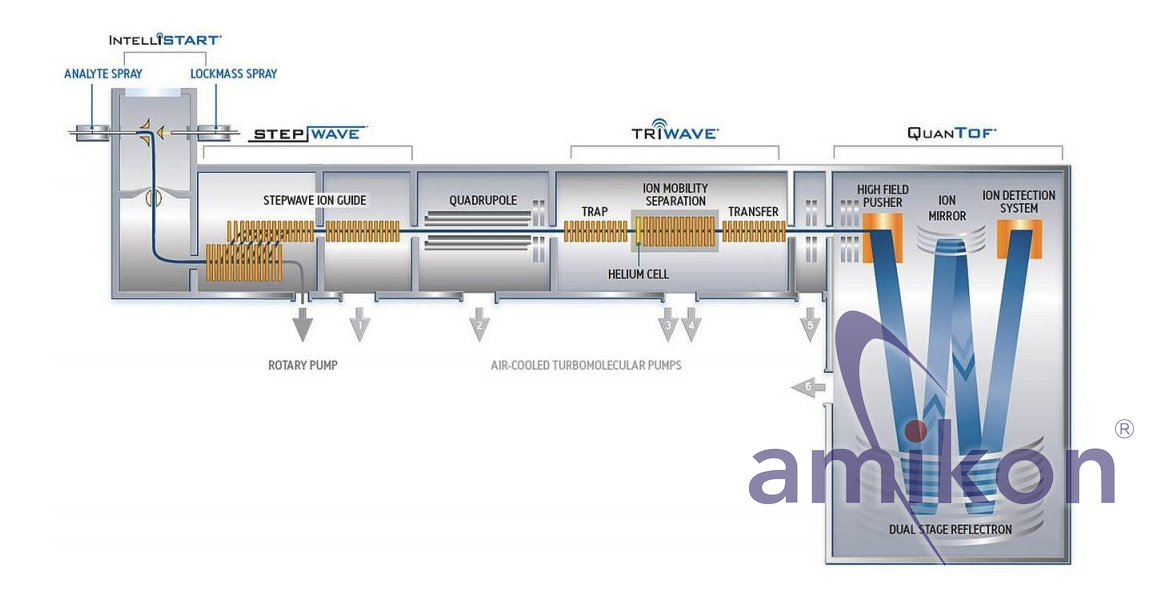

Der Synapt G2 ist ein Q-TOF-basiertes Massenspektrometer mit einer zusätzlichen Ion-Mobilitätszelle,
die eine orthogonale Trennung der Ionen basierend auf ihrer Form und Konformation ermöglicht.
Ausgestattet mit einem Zwischenquadrupol (8k) kann dieses sehr vielseitige Instrument nur als nur Peptididentifikation
(LC-MSE-Datenunabhängige Erfassung) verwendet werden, aber auch zur Denaturierung und nativen MS-Analyse.

Dokumente & Downloads

Datenblatt: Bedienungsanleitung

Zustand: gebraucht / used

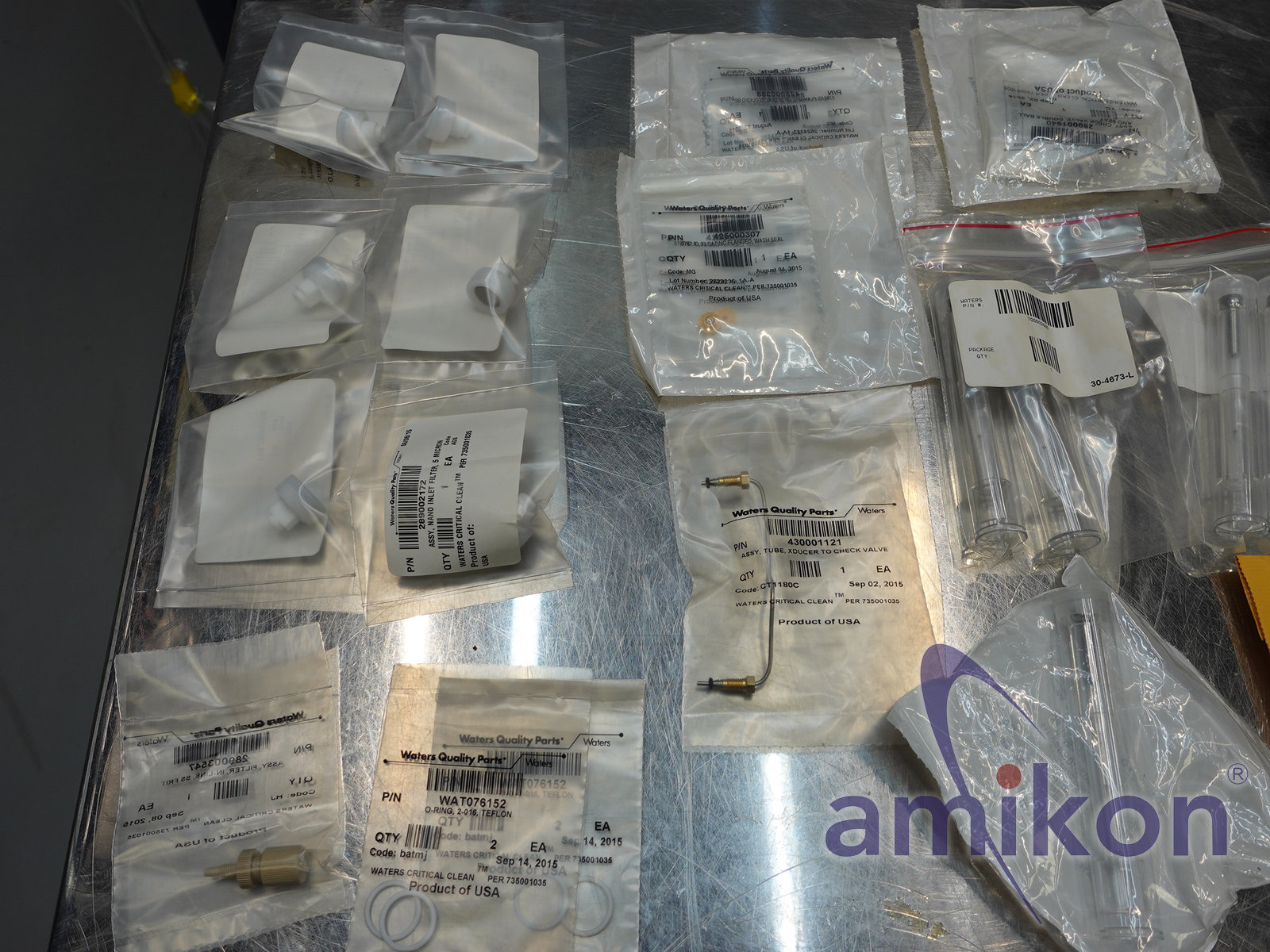

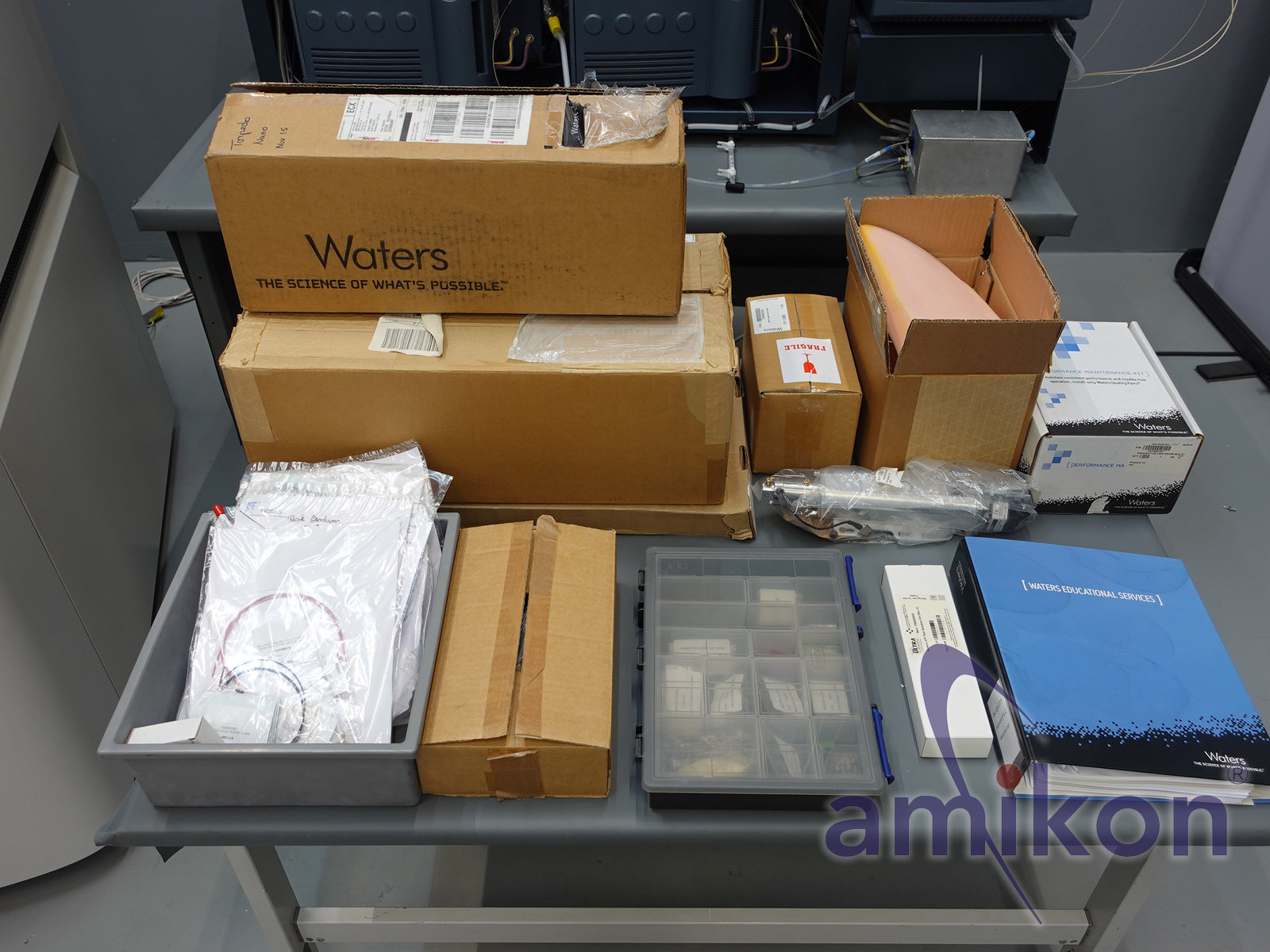

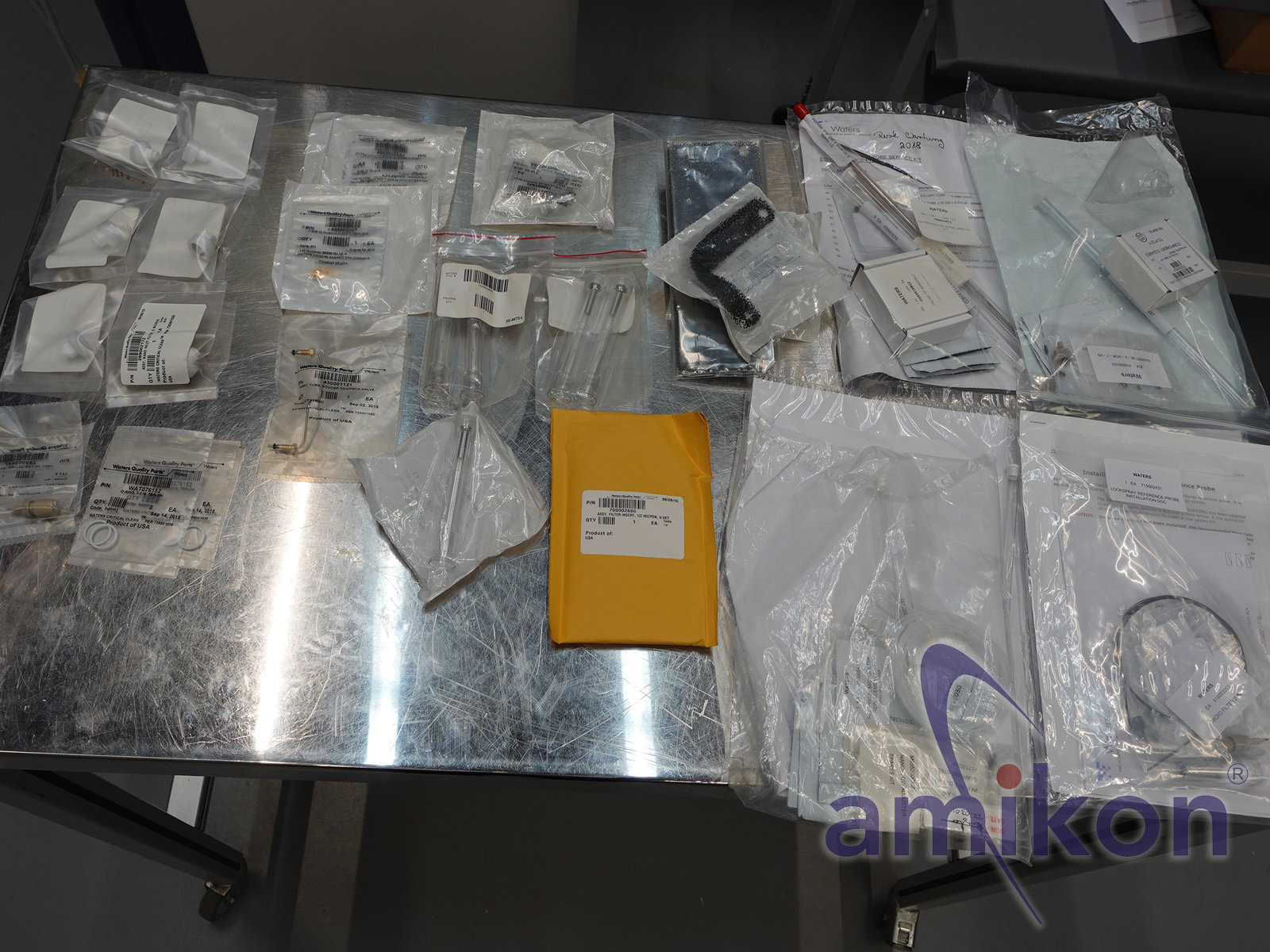

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
