Meier

Hier bieten wir einen Vakuumlaminator an.

Der Vakuumlaminator Icolam 10/08 ist zur Herstellung von Solarmodulen vorgesehen.
Hierzu werden die zu laminierenden und noch nicht verbundenen Solarmodule manuell
oder durch Zuführtechnik (z.B. Roboter) auf den Laminator aufgelegt und in die
Laminatoreinheit eingefahren.
In der Laminatoreinheit werden dem losen Solarmodul, durch das Anlegen von Vakuum,
störende Gaseinschlüsse entzogen. Anschließend werden die Einzelteile des Solarmoduls
durch Wärme und Druckeinwirkung miteinander verkapselt.
Nach Abschluss des Laminiervorganges kühlen die Solarmodule im Laminator ab.
Anschließend erfolgt die Entnahme manuell oder durch Zufürhtechnik (z.B. Roboter).
Sämtliche Prozessparameter wie Temperatur, Vakuum, Druck und Zeit werden über eine
elektronische Steuerung geregelt.

Technische Daten

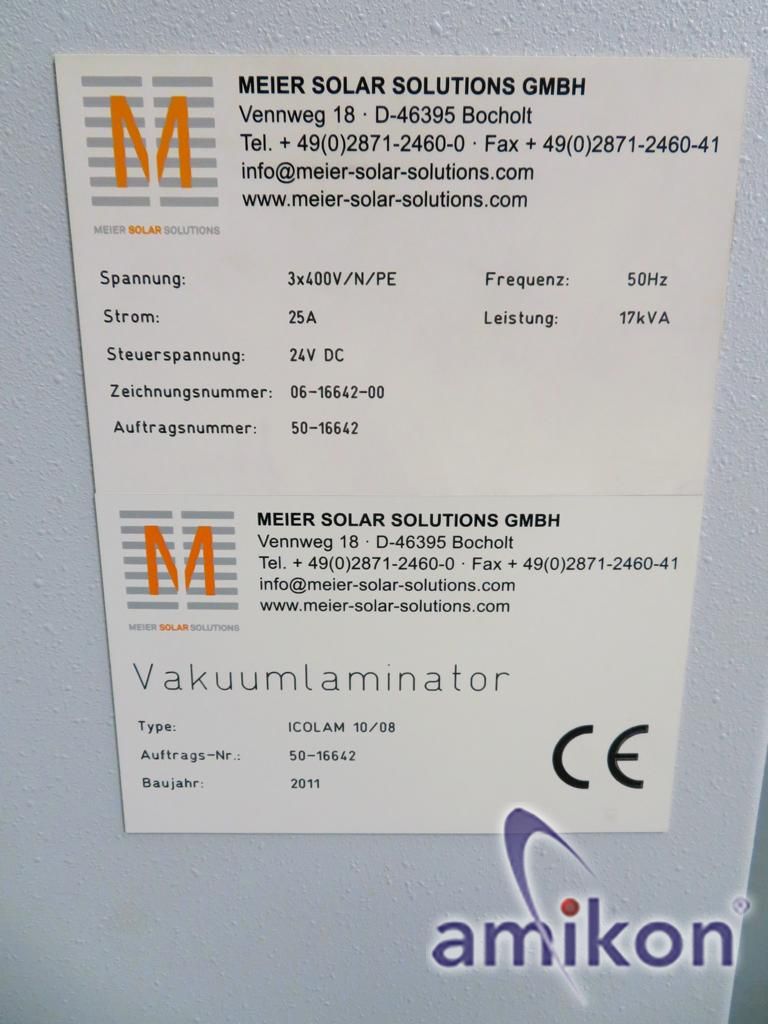

Spannung: 3 x 400 (+/- 5%) V/N/PE
Frequenz: 50 Hz
Steuerspannung: 24 V DC
Anschlussleistung: ca. 17 kVA
Stromstärke: ca. 25 A

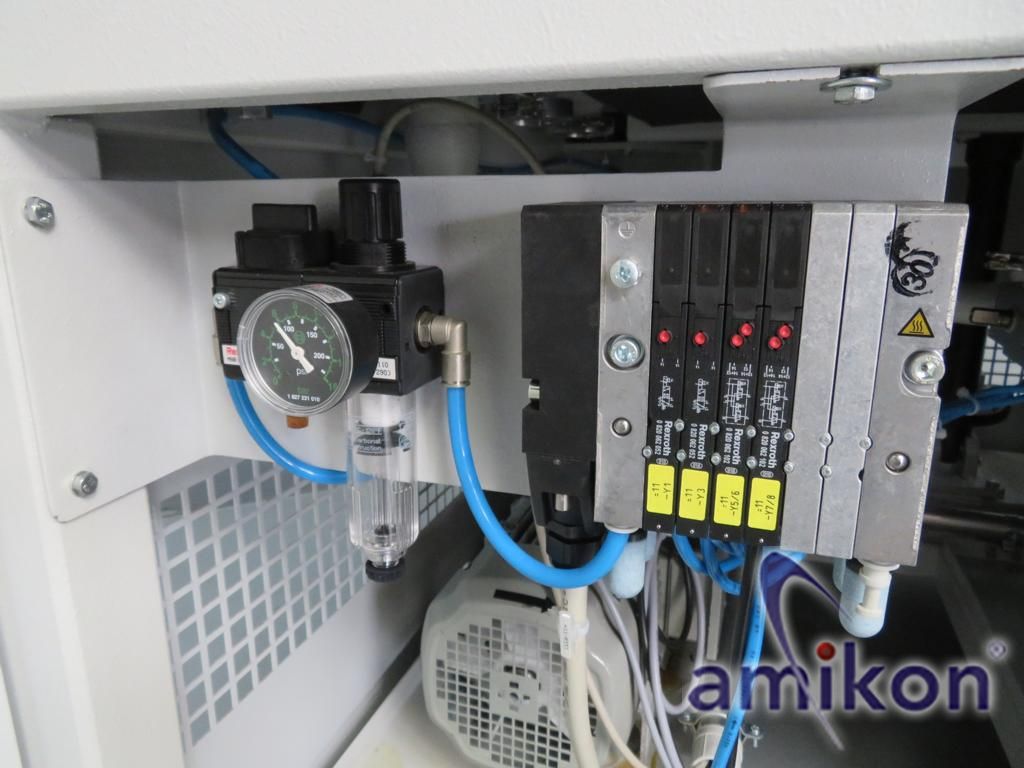

Druckluftversorgung
Druck: 6 bar
Druckluftverbrauch: 2200 NI/h
Nennweite: 1/2"

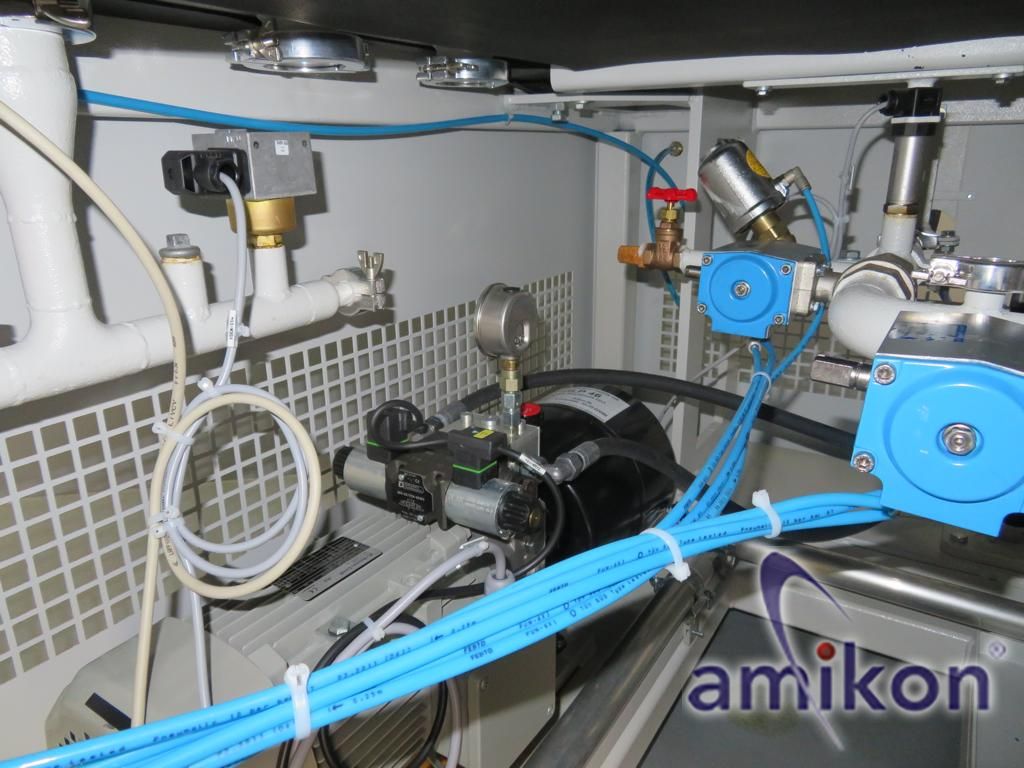

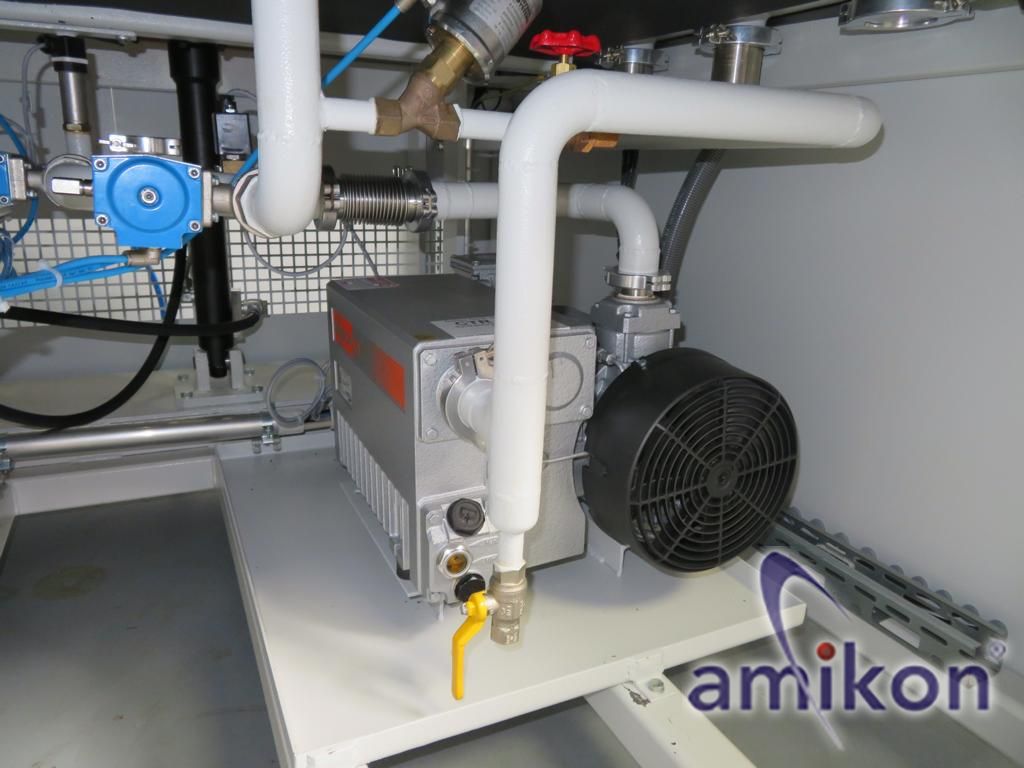

Vakuum
Anzahl der Vakuumpumpen: 1
Saugmenge der Vorvakuumpumpe: 100 m³/h
Motorleistung: 2,2 kW

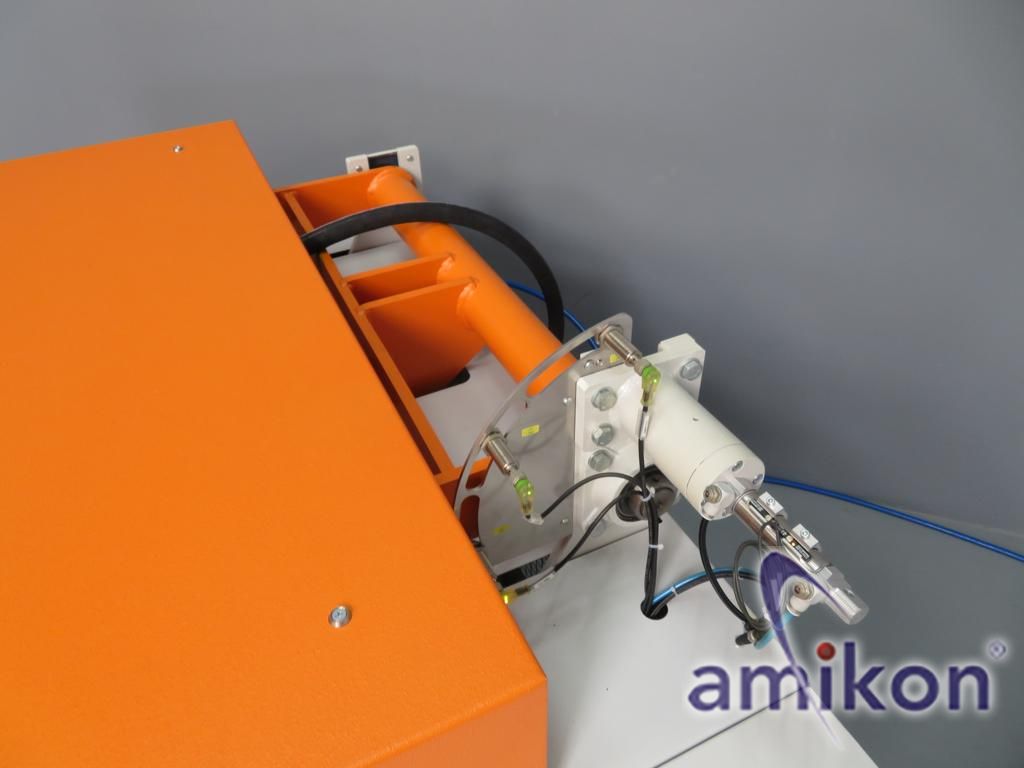

Hydraulik
Systemdruck: 150 bar
Motorleistung: 3,6 kW

Heizung
Leistung: ca. 7 kW

Leistungsdaten
Taktzeit: Variabel
Evakuierzeit: < 1 min +/- 10 %
Heizzeit (von 60°C auf 140°C): Variabel
Verweilzeit: Variabel
Kühlzeit (von 140°C auf 60°C): Variabel
Produkteinsatztemperatur: +180 °C

Umgebungsbedingungen
Zulässiger Temperaturbereich: +20 bis +25 °C
Zulässiger Luftfeuchtigkeitsbereich: 40 bis 50 %

Abmessungen Vakuumlaminator
Tiefe: 1400 mm
Breite: 1700 mm
Höhe: 2300 mm

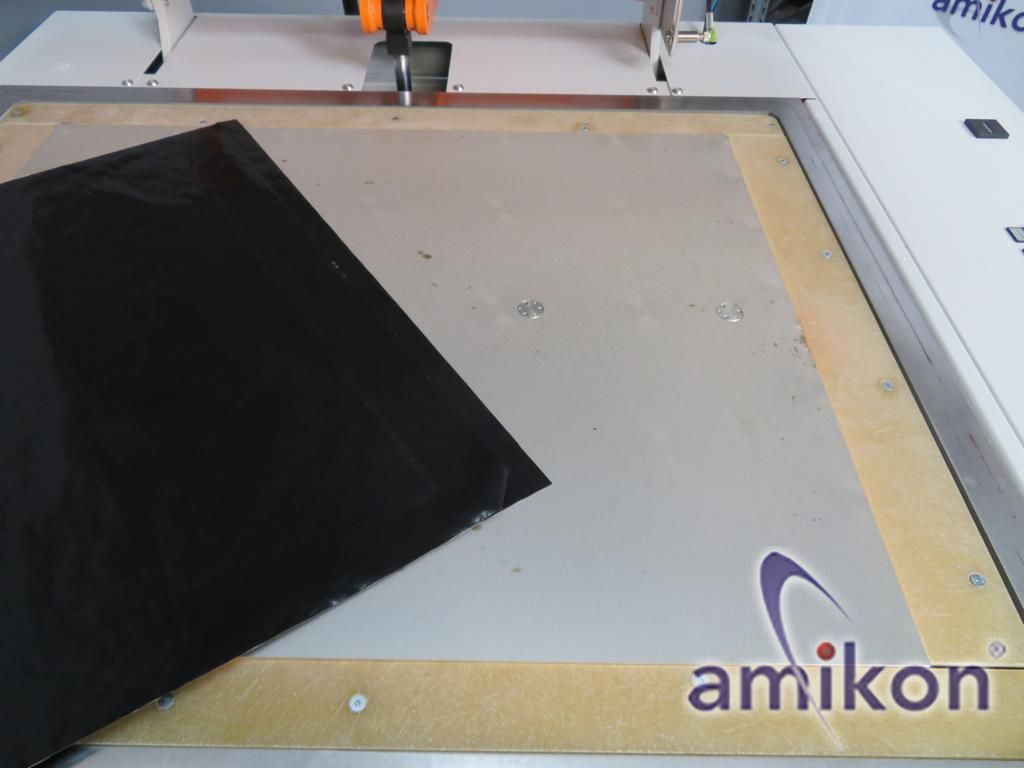

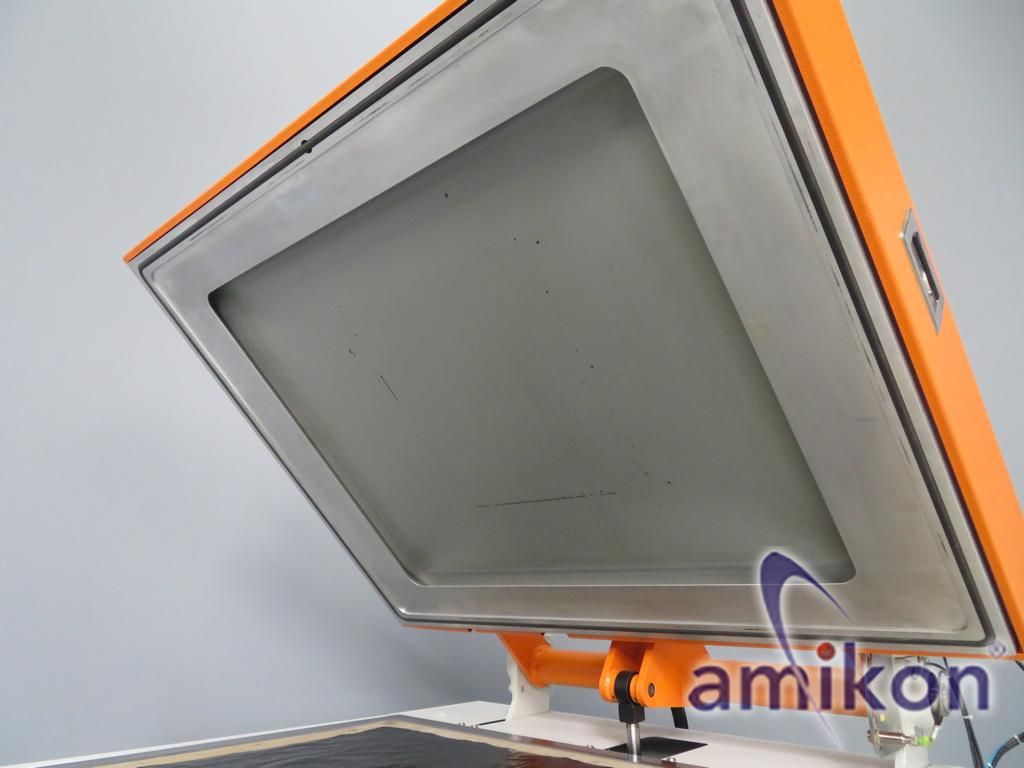

Kammerabmessungen
Tiefe: 950 mm
Breite: 750 mm
Laminierhöhe: 25 mm
Arbeitshöhe: 1000 mm

Masse Laminator: 1500 kg
Schalldruckpegel: < 80 dB

Mediendaten
Druckluft/Prozessluft
Teilchendichte: < 10 mg/m³
Partikelgröße: < 40 µm
Drucktaupunkt: 3 C
Mineralölgehalt: < 5 mg/m³
Bioölgehalt: < 0,1 mg/m³

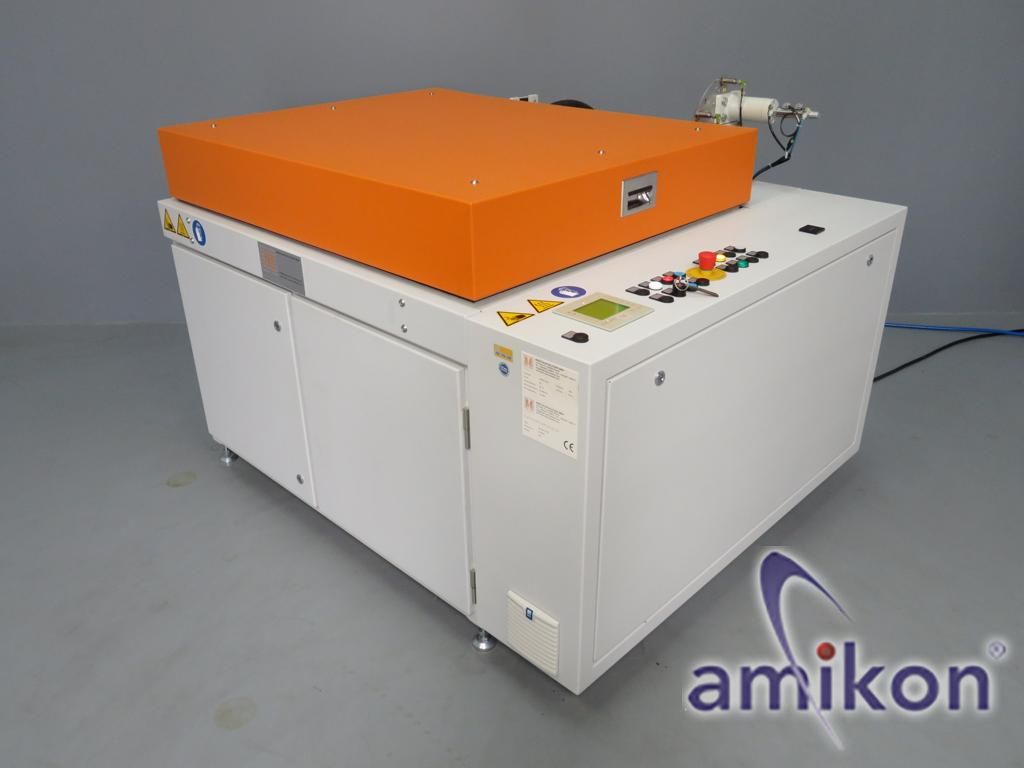

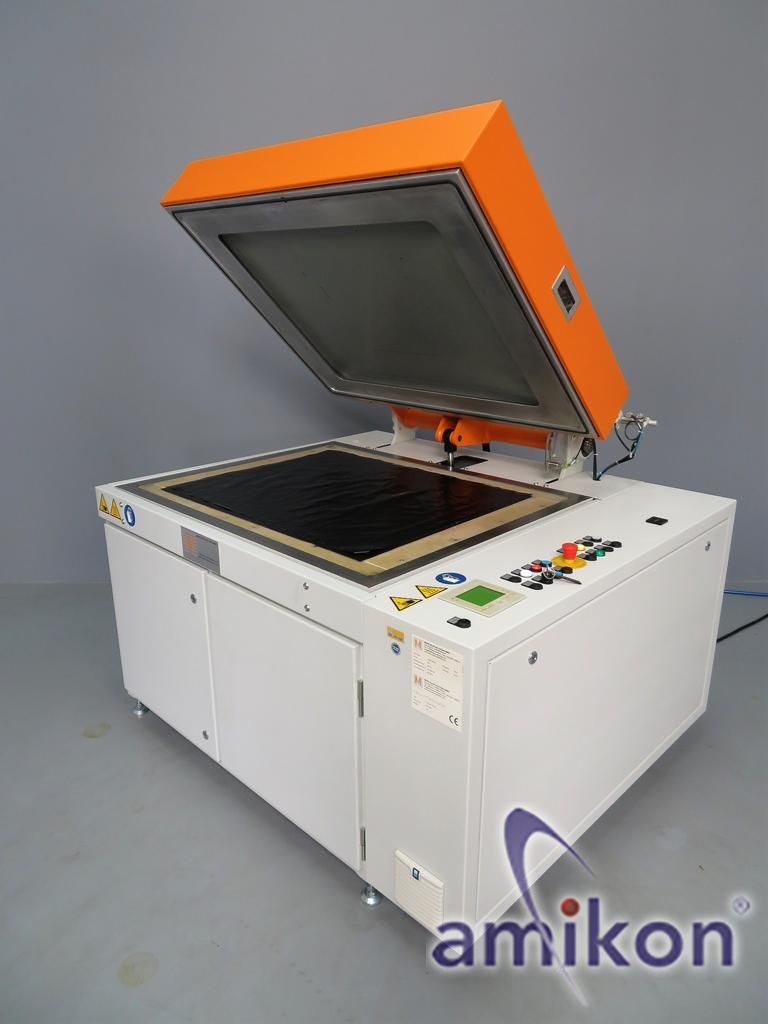

Meier Icolam 10/08 Vakuumlaminator

Meier

Hier bieten wir einen Vakuumlaminator an.

Technische Daten

Spannung: 3 x 400 (+/- 5%) V/N/PE
Frequenz: 50 Hz
Steuerspannung: 24 V DC
Anschlussleistung: ca. 17 kVA
Stromstärke: ca. 25 A

Druckluftversorgung
Druck: 6 bar
Druckluftverbrauch: 2200 NI/h
Nennweite: 1/2"

Vakuum
Anzahl der Vakuumpumpen: 1
Saugmenge der Vorvakuumpumpe: 100 m³/h
Motorleistung: 2,2 kW

Hydraulik
Systemdruck: 150 bar
Motorleistung: 3,6 kW

Heizung
Leistung: ca. 7 kW

Leistungsdaten
Taktzeit: Variabel
Evakuierzeit: < 1 min +/- 10 %
Heizzeit (von 60°C auf 140°C): Variabel
Verweilzeit: Variabel
Kühlzeit (von 140°C auf 60°C): Variabel
Produkteinsatztemperatur: +180 °C

Umgebungsbedingungen
Zulässiger Temperaturbereich: +20 bis +25 °C
Zulässiger Luftfeuchtigkeitsbereich: 40 bis 50 %

Abmessungen Vakuumlaminator
Tiefe: 1400 mm
Breite: 1700 mm
Höhe: 2300 mm

Kammerabmessungen
Tiefe: 950 mm
Breite: 750 mm
Laminierhöhe: 25 mm
Arbeitshöhe: 1000 mm

Masse Laminator: 1500 kg
Schalldruckpegel: < 80 dB

Mediendaten
Druckluft/Prozessluft
Teilchendichte: < 10 mg/m³
Partikelgröße: < 40 µm
Drucktaupunkt: 3 C
Mineralölgehalt: < 5 mg/m³
Bioölgehalt: < 0,1 mg/m³

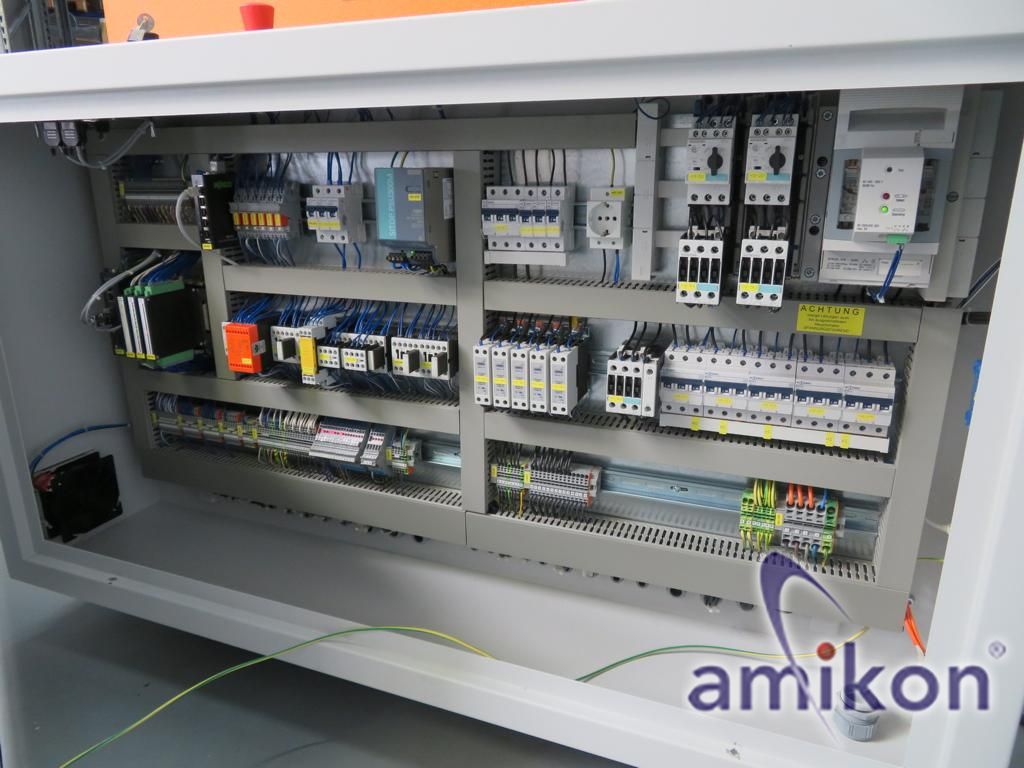

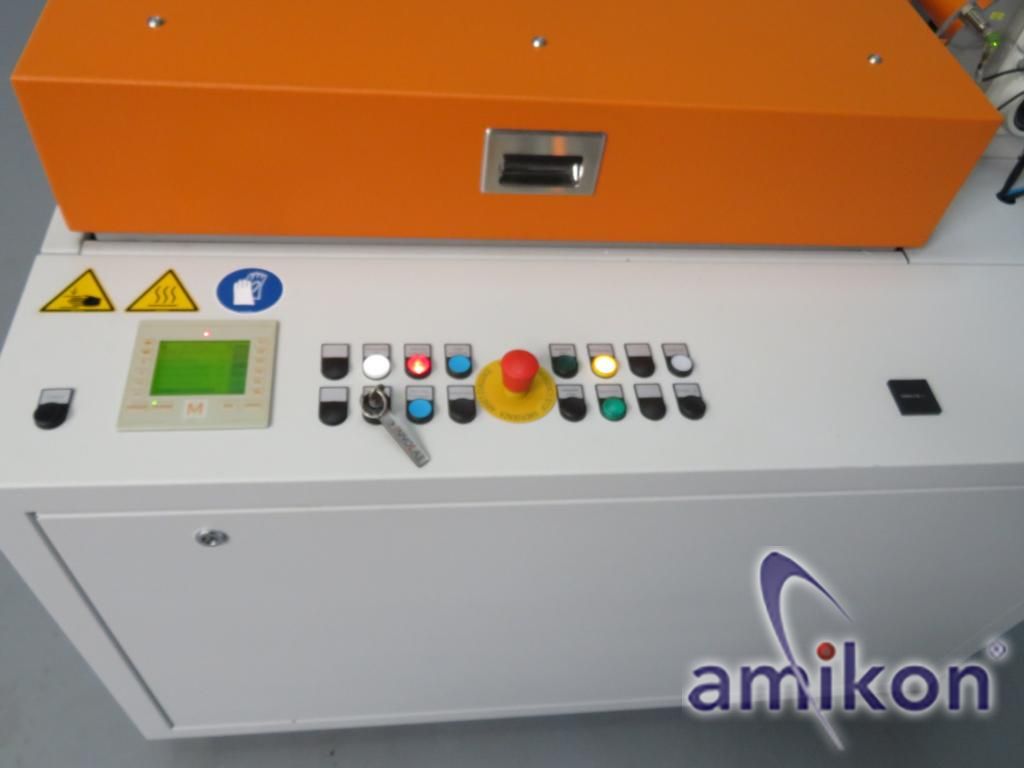

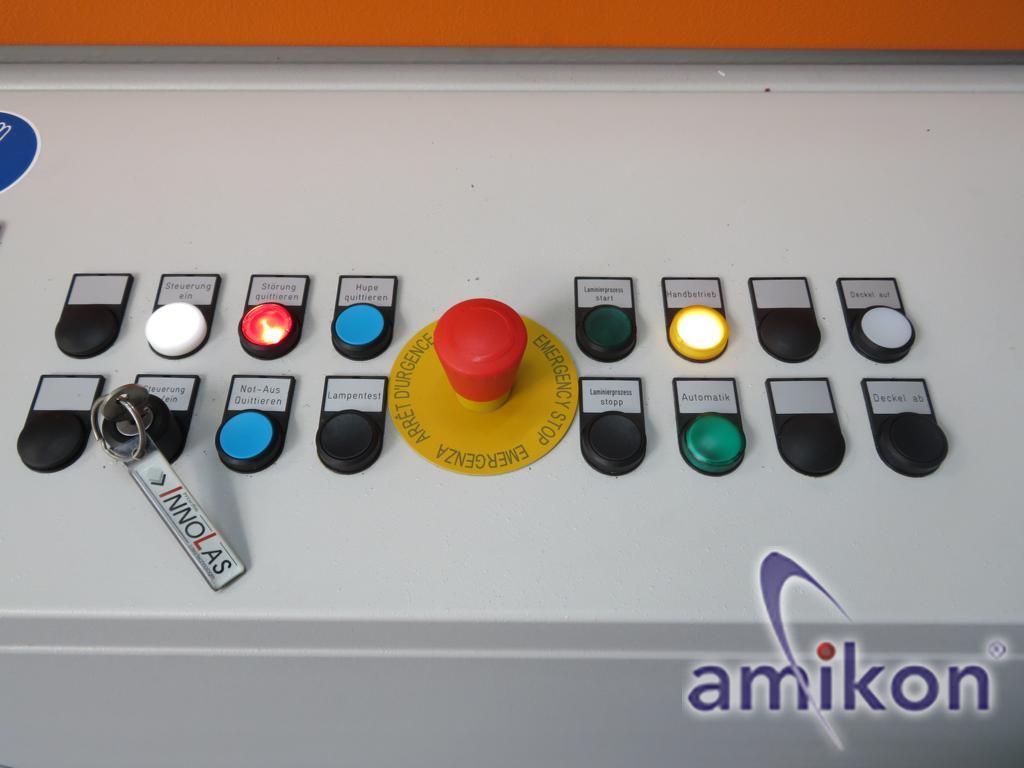

Steuerungsdaten

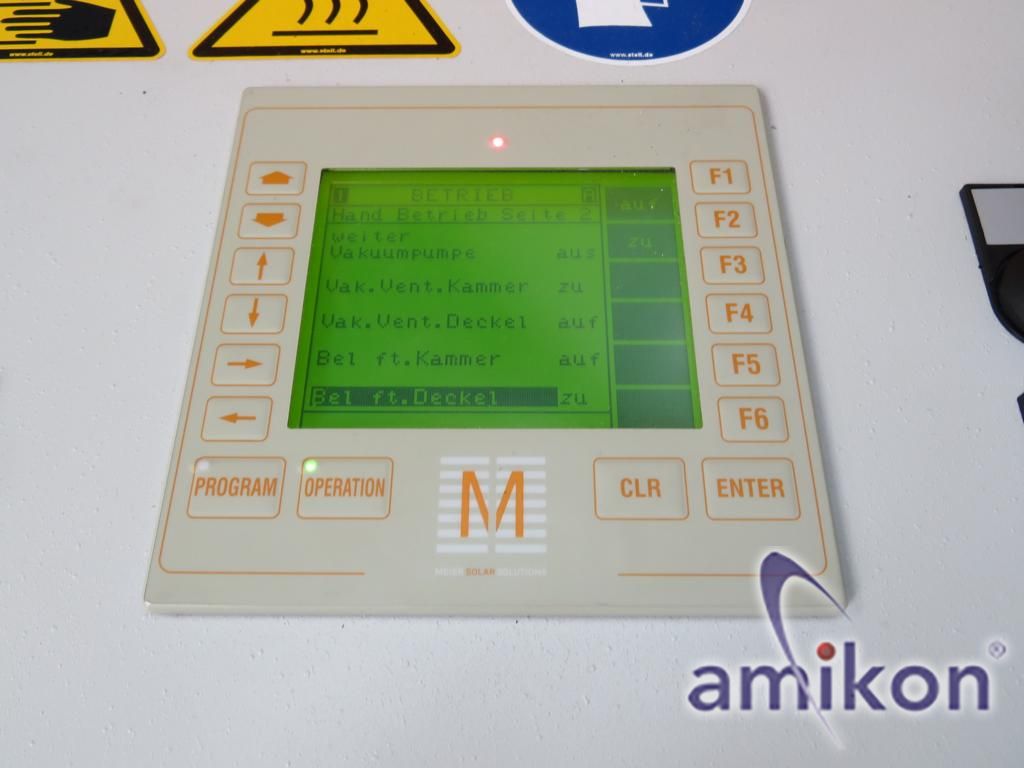

Industriesteuerung Typ SE-502
Nennspannung: 230 V AC

Baujahr: 2011

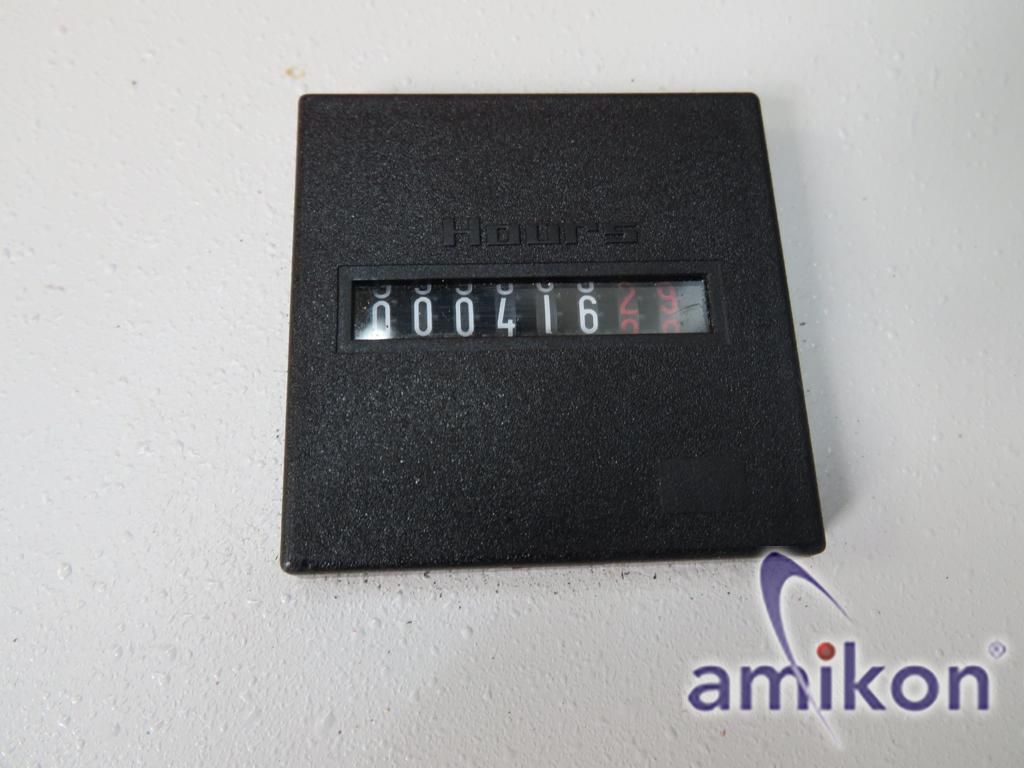

Das Gerät hat erst 416 Betriebsstunden!

Typ: Icolam 10/08

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
