MDS A220-PD Autoriv Handarbeitsplatz Einpress Montagesystem

MDS

Typ: MDS A220-PD

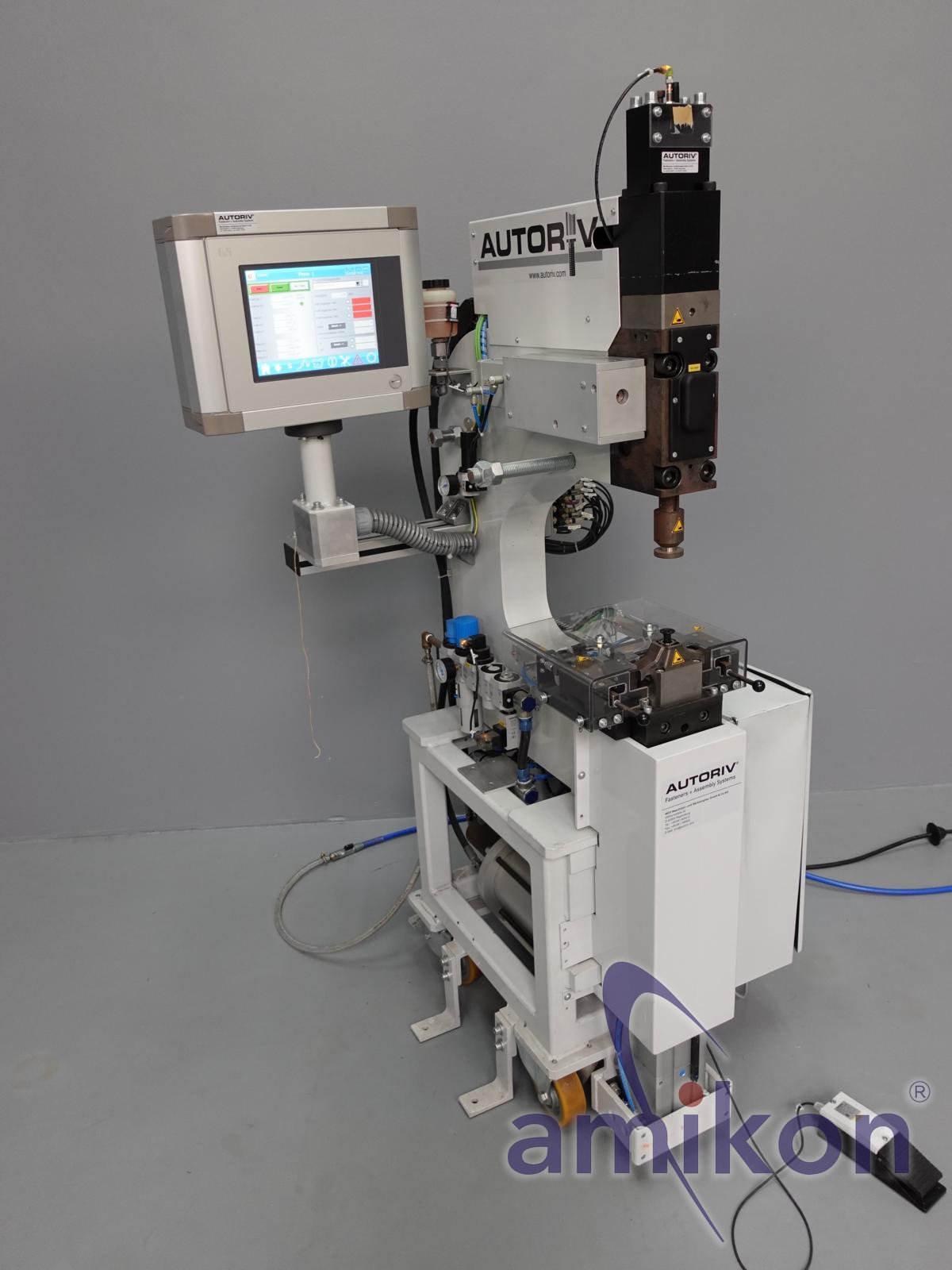

MDS  A220-PD Autoriv Handarbeitsplatz

A220-PD Montagesystem ist ein stationärer Handarbeitsplatz zur Verarbeitung von Einpresselementen.

Bestimmungsgemäße Verwendung:
Die Maschine dient zum Einpressen von Verbindungselementen.
Der Werker gibt dazu die entsprechenden Schrauben, Kunststoffmuttern
und das zu bearbeitende Bauteil per Hand in die Maschine ein.
Darauf startet der Werker über einen Fußschalter den Verpressvorgang.
Der Verpressvorgang läuft automatisch ab.

Verbindungselemente:

Einpressmutter, Nietmutter, selbststanzende Mutter, Einpressbolzen, Stanzbolzen / Nietbolzen

Gewindegröße - M5, M6, M8, M10, M12

Technische Daten:
Steuerspannung  230V/10A
Anschlussstecker HAN 10, nicht verdrahtet

Temperaturbereiche:
Transport: - 20°C bis + 60°C
Betrieb: + 10°C bis + 40°C
Lagerung: - 20°C bis + 50°C

Druckluftanschluss:

Betriebsdruck: 6 bar
Qualität: Aufbereitete, wasserbefreite
und ungeölte Luft
Anschluss: 1⁄2“-Anschlussgewinde

Maschinenmaße:
Länge (L): ca. 824 mm / Höhe (H): ca. 1800 mm / Breite (B): ca.600 mm
Werte gelten für eine Arbeitshöhe (AH) von 1000 mm.

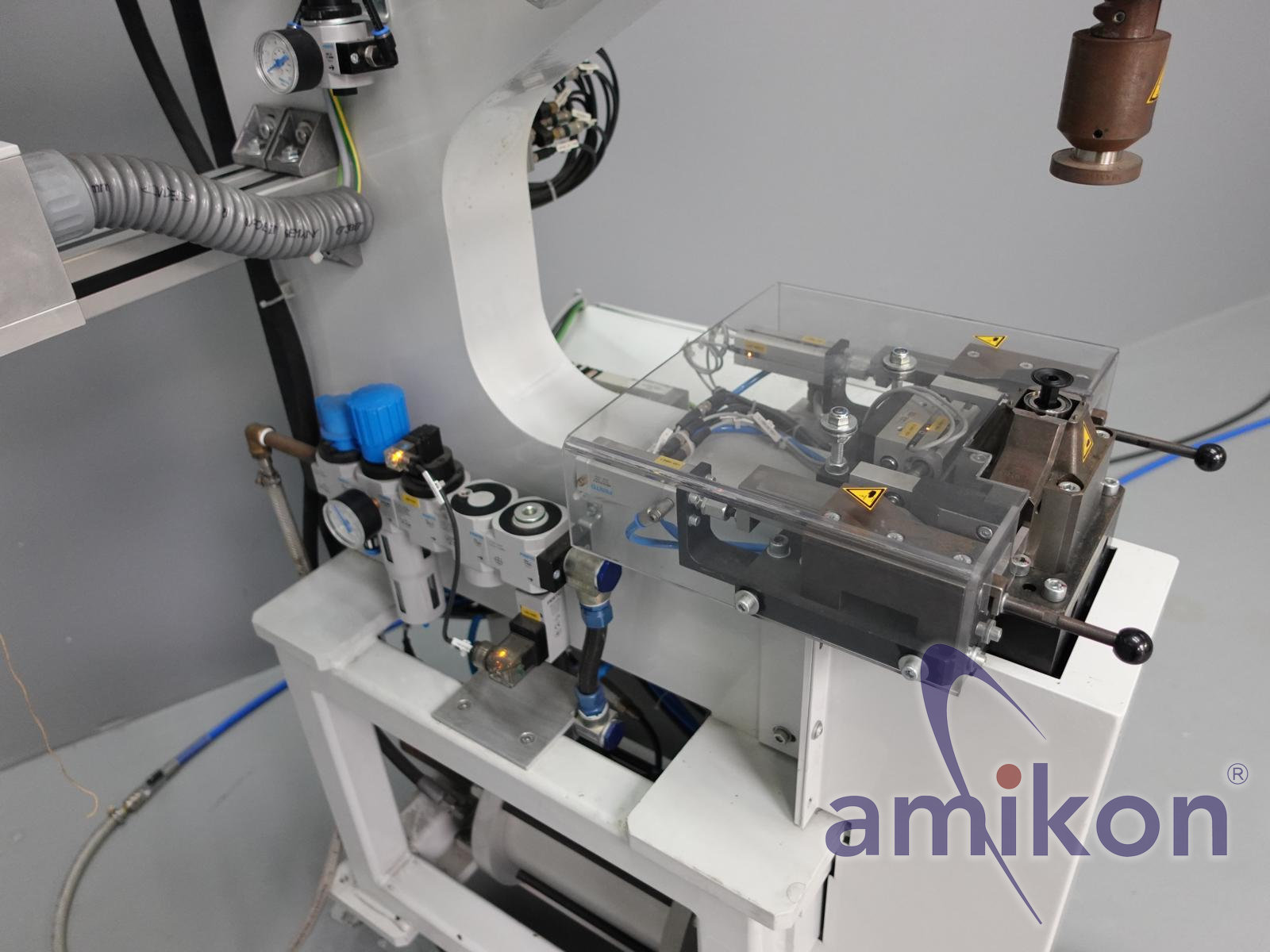

Pneumatik:
Standard: Hersteller SMC
Variante: Hersteller FESTO

Steuerung:
Standard: Hersteller B & R
Variante: Hersteller Siemens

Maschinentyp C-Rahmen A220-PD
Dauerschalldruckpegel (LpA) 78 dB

Betriebsarten:

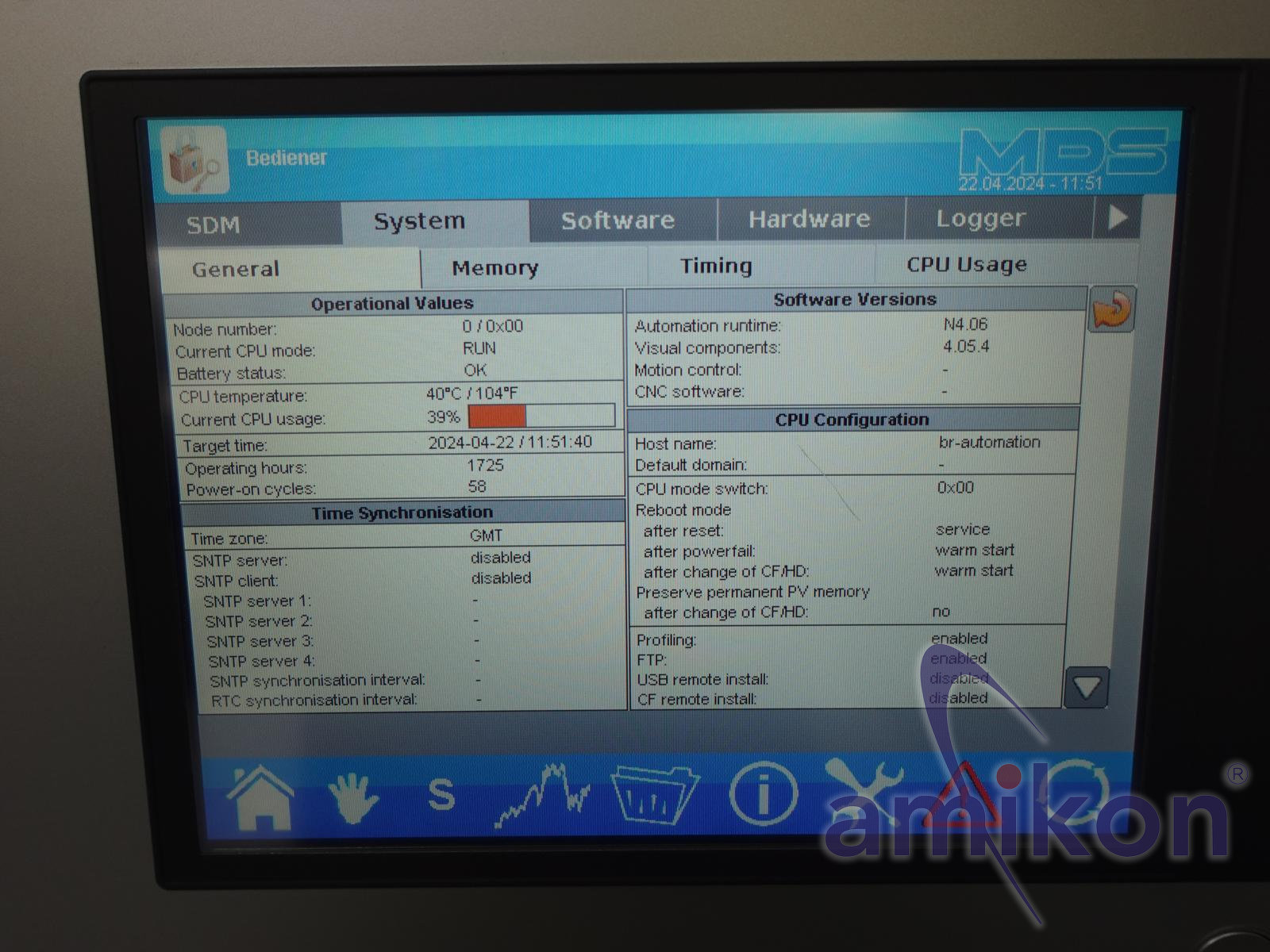

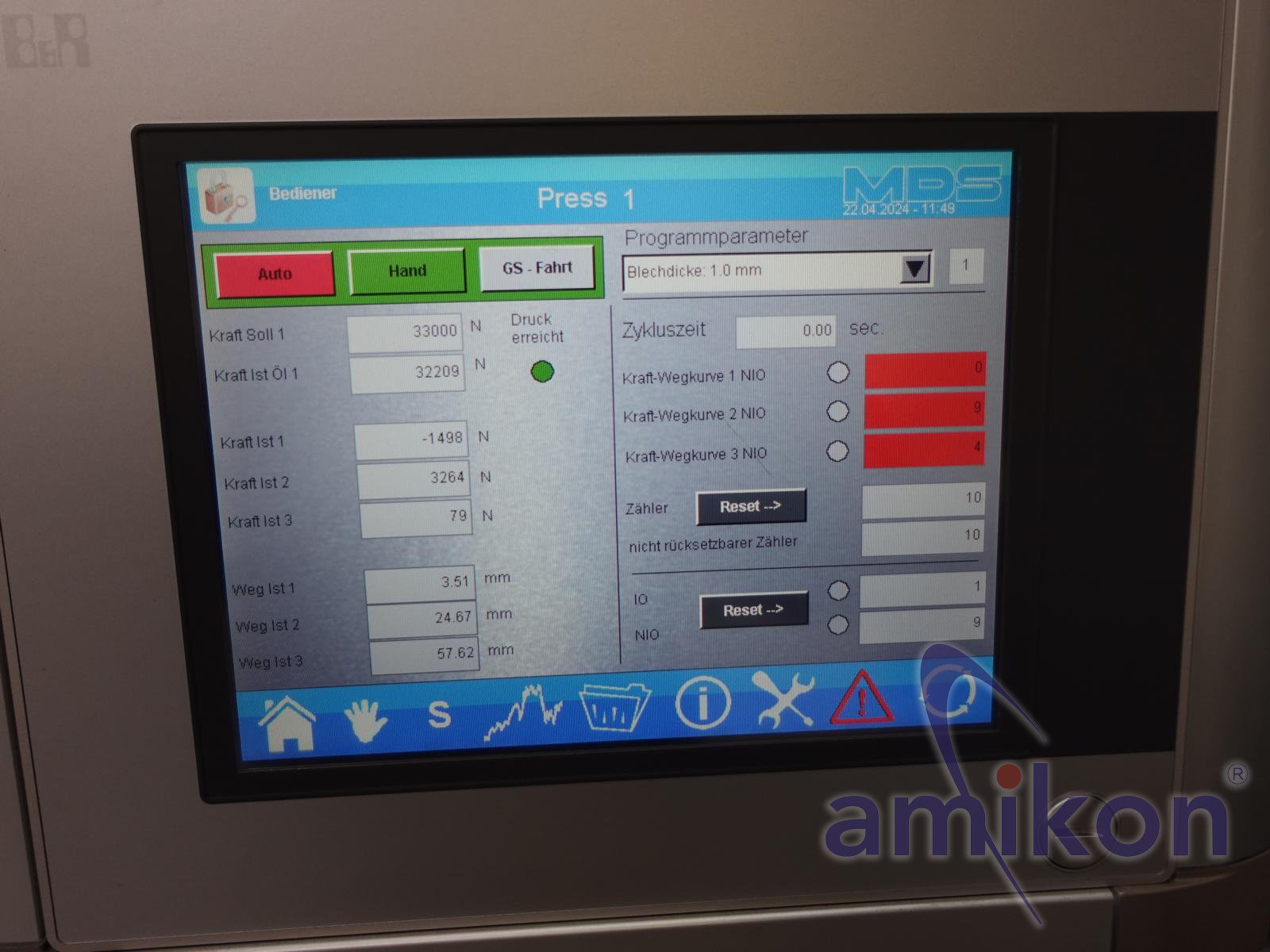

Die Betriebsarten lassen sich im Bedienpanel wechseln.

Automatikbetrieb:
Das Einpressen der Verbindungselemente erfolgt im Automatikbetrieb.
Bewegungen werden erst ausgelöst, wenn der Werker das Fußpedal betätigt
und den Verpressvorgang damit auslöst.

Handbetrieb:
Im Handbetrieb werden Einstelltätigkeiten an der Maschine vorgenommen.
In dieser Betriebsart lassen sich Bewegungen einzeln aktivieren.

Gewicht: Ca. 600 kg

Zustand: gebraucht / used

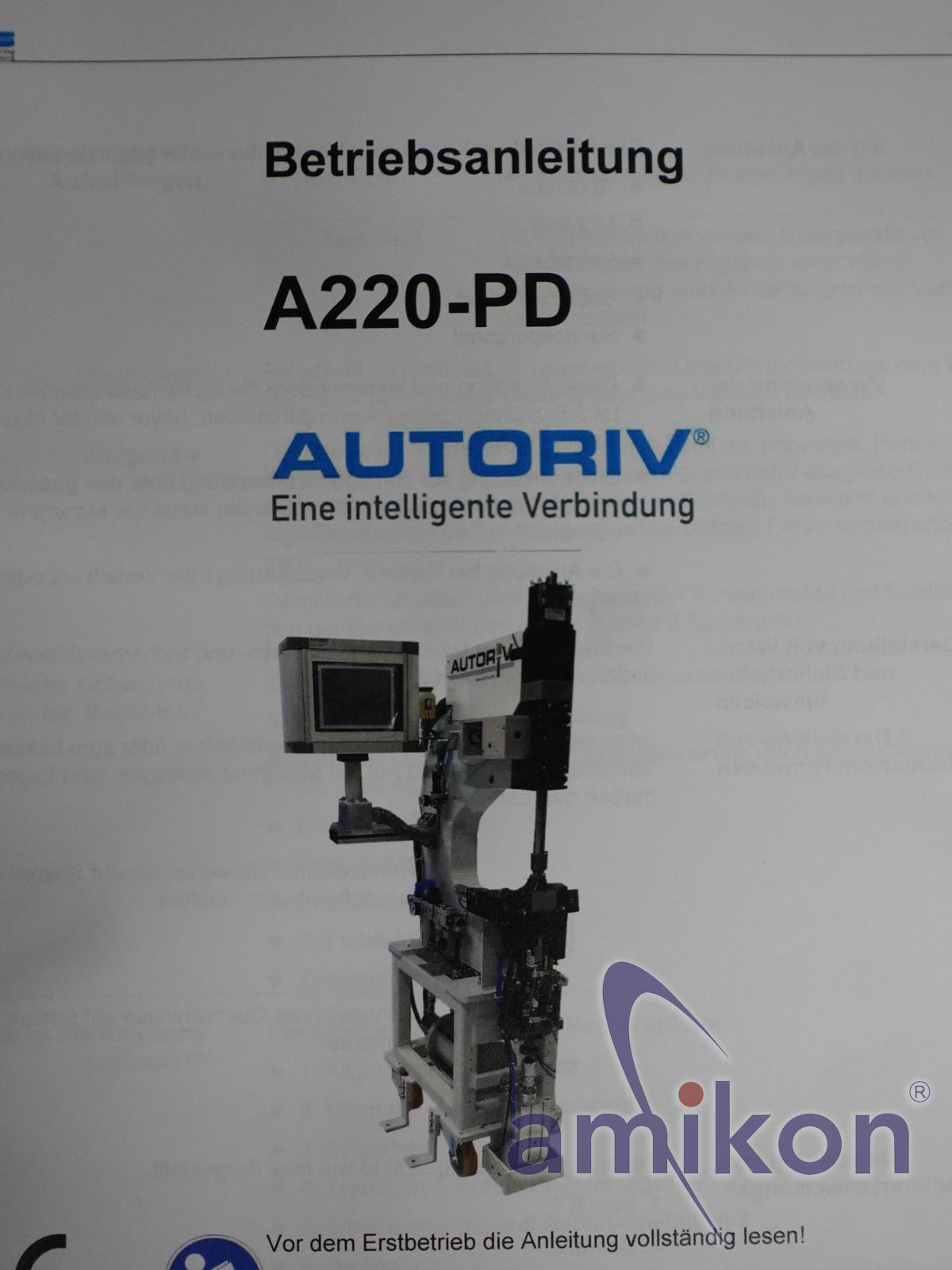

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
