mytron Prüfstand hydraulische Funktionserprobung Motorenprüfstand P13.1/P24.1

mytron

---

Typ: hydraulische Funktionserprobung

Komponenten Prüfstand

HYDRAULISCHE FUNKTIONSERPROBUNG

Hydraulischer Funktionsprüfstand zur Erprobung
und Entwicklung von Komponenten aus dem
Bereich Powertrain

Leistungsspektrum:
Funktionsprüfung
-Ventiltrieb
-Öl- und Wasserpumpe
-Generatoren/Starter-Generatoren
-Steuerriemen
-Aktuatoren
Entwicklungsdauerläufe
-Ventiltrieb
-Nockenwellen-Versteller
-Schaltbare Nockenwellen
-Nockenwellen-Lagergehäuse
-Start-Stopp- und Hochdrehzahl-Dauerläufe
-Öl- und Wasserpumpe
Entwicklung
-Nebenaggregate z. B. Klimakompressor
-Tribologie

Technische Daten:

Schleppbetrieb über E-Motor
E-Motor
-Prüfstand 1: 20 kW und 90 Nm bei 3.000 U/min, max. Strom I = 89,26 A
-Prüfstand 2: 45 kW und 500 Nm bei 3.500 U/min, max. Strom I = 130.42 A
Max. Prüflingsdrehzahl je nach Übersetzung
Aufnahme Einzel-Zylinderkopf oder T-Nuten-Tisch 1.040 mm x 1.040 mm
Volumenstrom Ölkreislauf bis 53 l/min
30 Liter Tank (prüflingsseitig)
Öldruck bis 6 bar (regelbar)
Temperaturbereich Ölkonditionierung 25 °C bis 130 °C
Ansteuerung von bis zu 12 Schalt-Aktuatoren

Messtechnik:
- Siemens Simatic Rack PC BS_WT_004
-National Instruments PXIe
-Mehrkanal-Analog-Input/-Output, Digital IO-Counter
-16 x Dehnungsmessstreifen (direkt)
-16 x Analog-Input
-8 x Temperaturmess-Sensoren (PT100)
-8 x Drucksensoren
-8 x Analog-Output
-2 x Durchflussmesser

Maße je Prüfzelle (BxHxT) 5000 x 3000 x 5000 mm

Baujahr 2015
- Inbetriebnahme August 2015
- Funktionsprüfungen unter 6 Monate (August 2015 bis Dezember 2015)

Wurde fachgerecht demontiert

Dokumentation ist vorhanden

Zustand: gebraucht / used

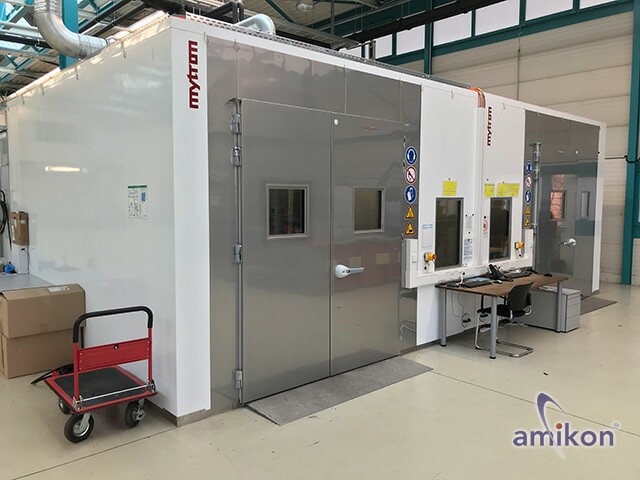

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
