CTS Temperaturprüfschrank T-55/1000 Li Temperatur -50°C bis 100°C 1000 Liter für Prüfungen mit Lithium-Ionen-Akkumulatoren
Art.-ID: 24460
Zustand: Gebraucht
Bestand: Noch ${ $store.getters['24460/currentItemVariation'].stock.net } auf Lager
ZAHLUNGSARTEN:
²
* zzgl. ges. MwSt. zzgl. Versandkosten
CTS

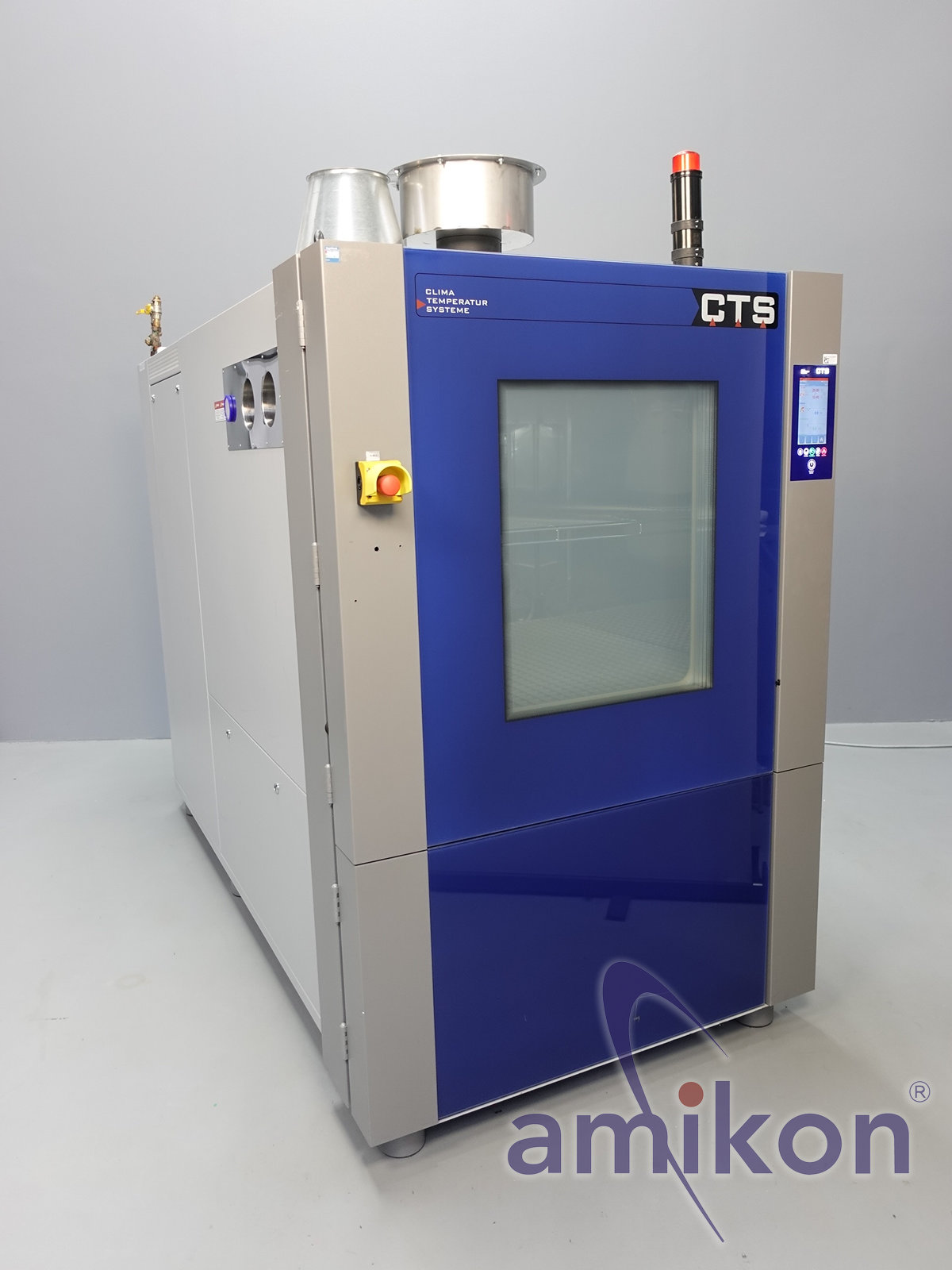

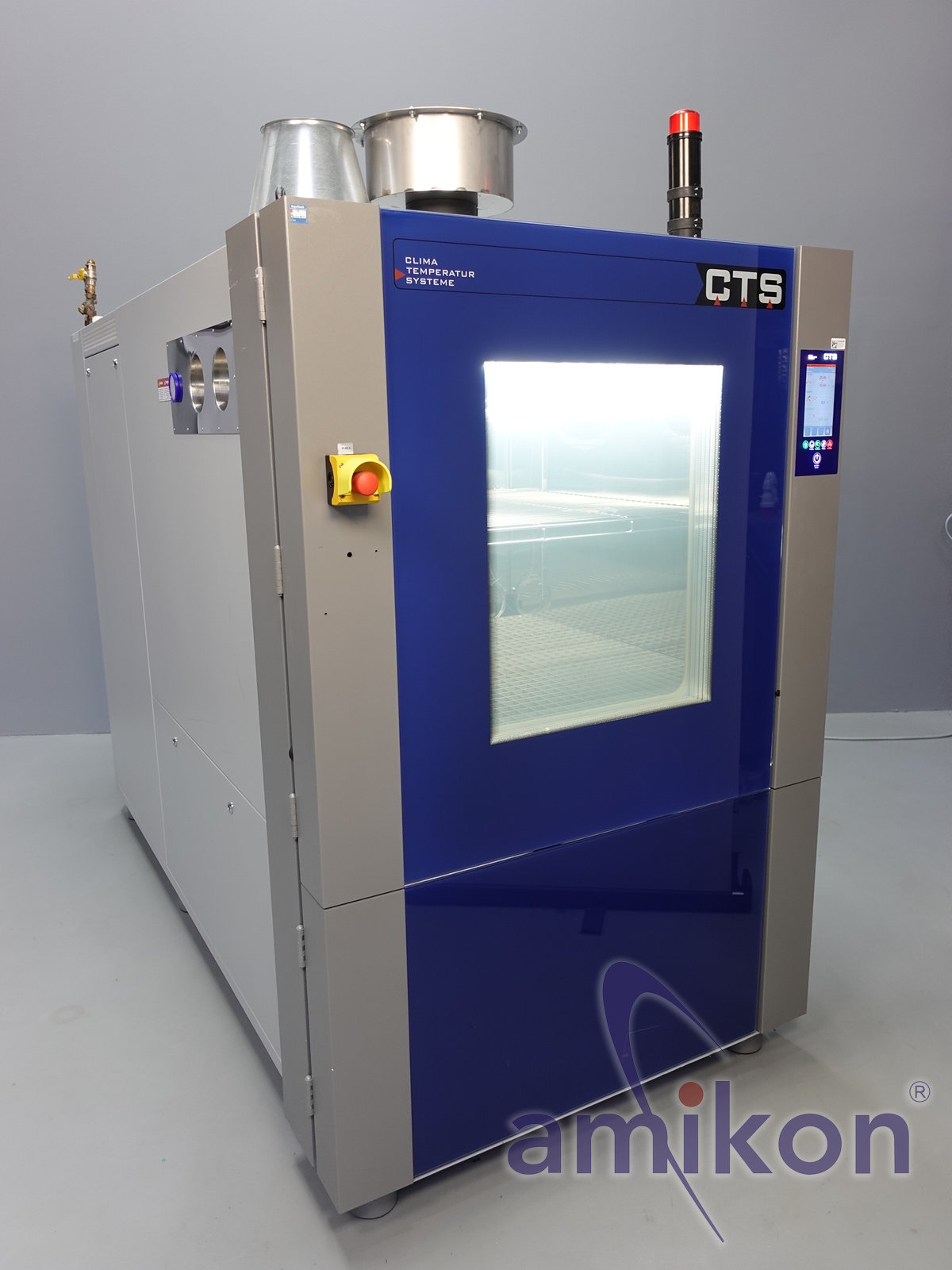

CTS Temperaturprüfschrank T-55/1000 Li Wassergekühlt
Temperatur-Bereich: -50°C bis +100°C
Nennspannung: 400V 3/N 50Hz
Nennleistung: 9,5 kW
Nennstrom:18 A
Verdichter: TFH2511Z / TFH2511Z Kältemittel R404A/R23
Die Typenbezeichnung der CTS-Schrankbaureihe setzt sich wie folgt zusammen:
z. B. Typ T -55/1000/Li
1) T bedeutet: Temperatur
2) -55 bedeutet: untere Temperatur -55 °C
3) 1000 bedeutet: 1000 Liter Prüfraumvolumen
4) Li bedeutet: Sonderausstattung für
Prüfungen mit Lithium-Ionen-Akkumulatoren
Regelung:
32 Bit - Controller

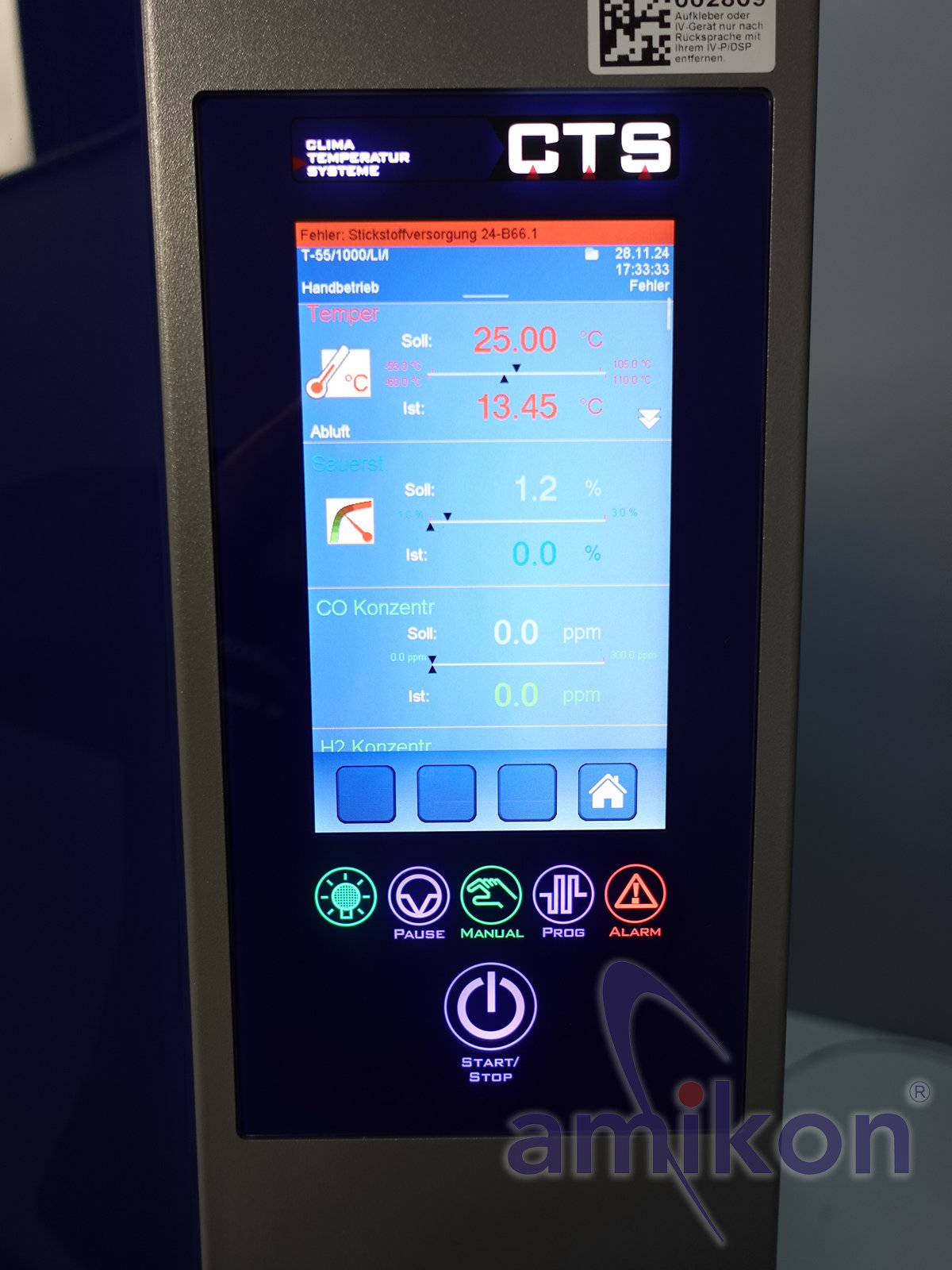

LCD Bedienteil
Digitale Anzeige der Soll- und Istwerte
Numerische Eingabe der Sollwerte
Fehlermeldungen im Klartext

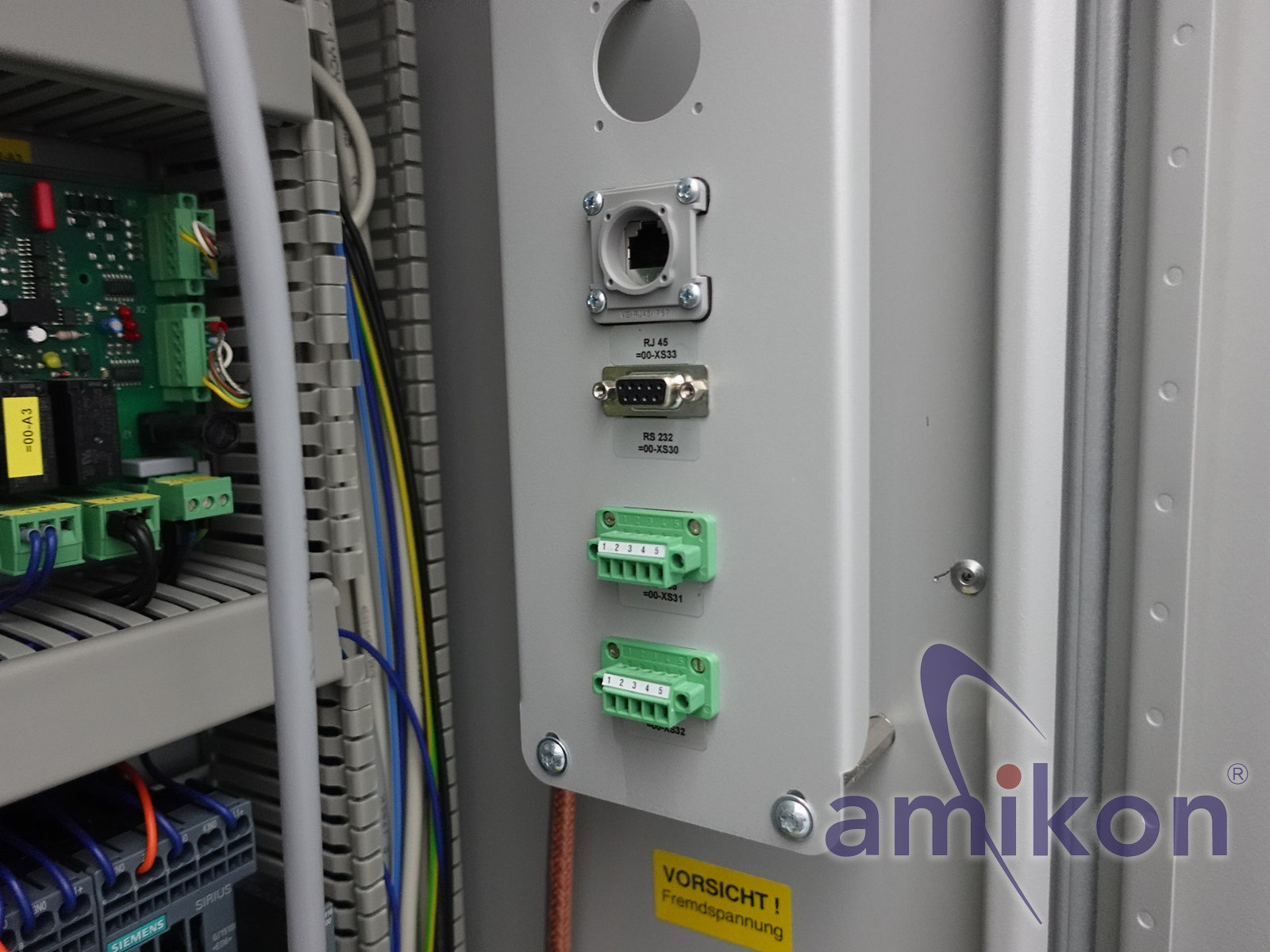

Schnittstelle Ethernet
Schnittstelle RS 232
freie Schaltkanäle zur bauseitigen
Prüfgutansteuerung
Prüfraumbeleuchtung:
energieeffiziente, lichtstarke LED-Lichtleiste auf der Tür montiert

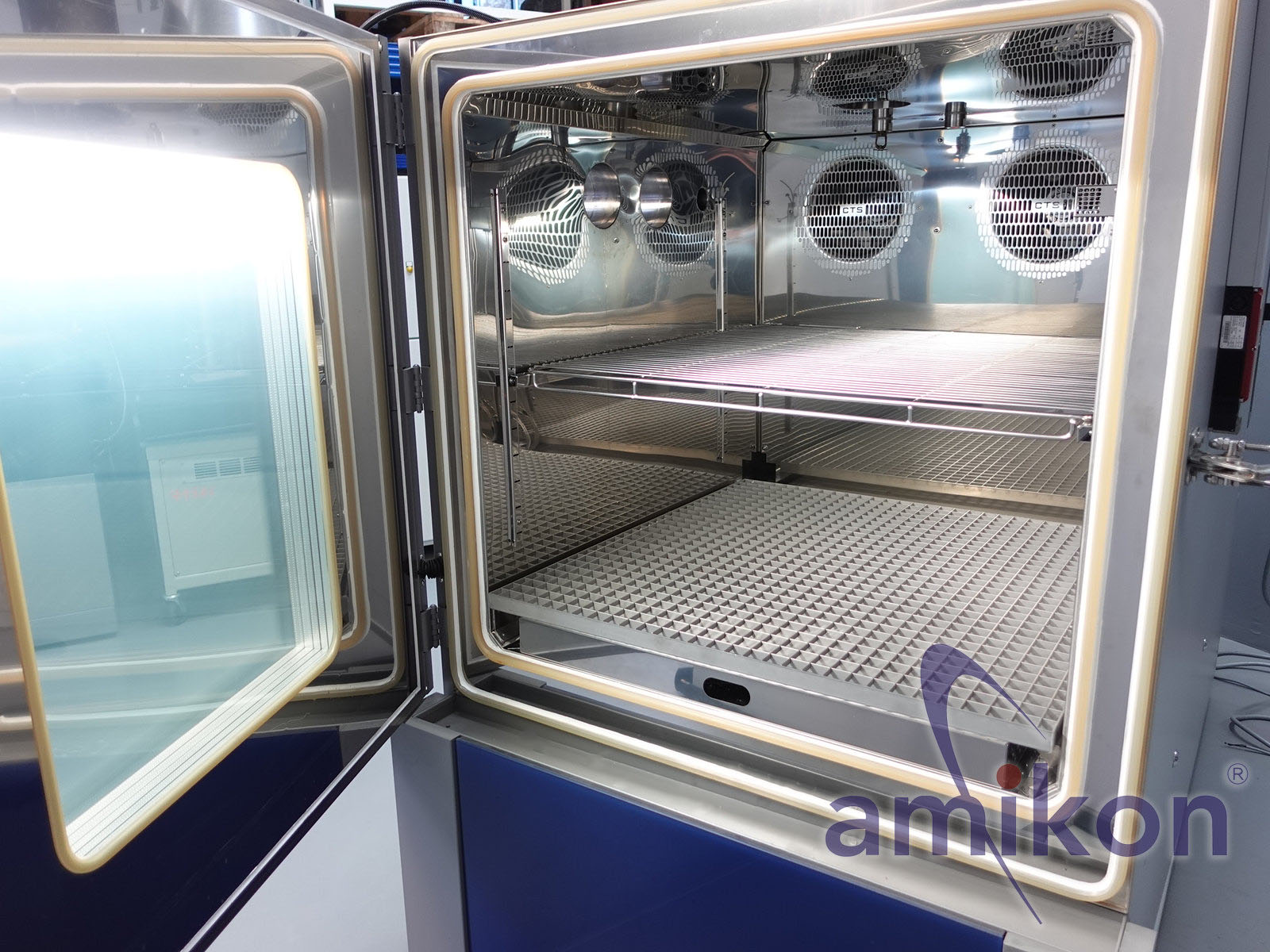

Einlegerost:
Edelstahl, Auflagefläche 970 x 980 mm
Belastung pro Rost max. 35 kg
Gesamtbelastung bei max. Rostbestückung 100 kg

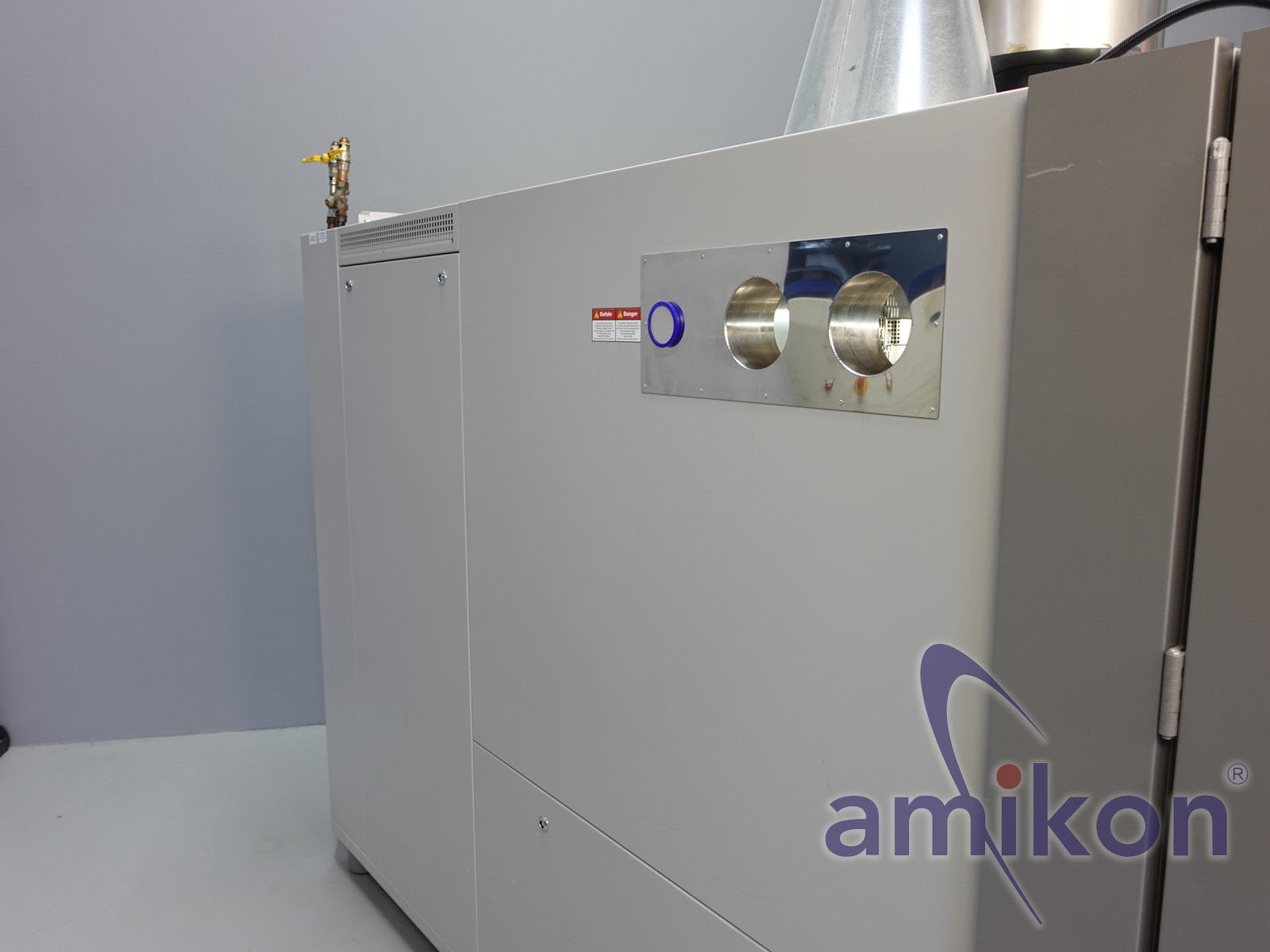

1a Durchführung NW50

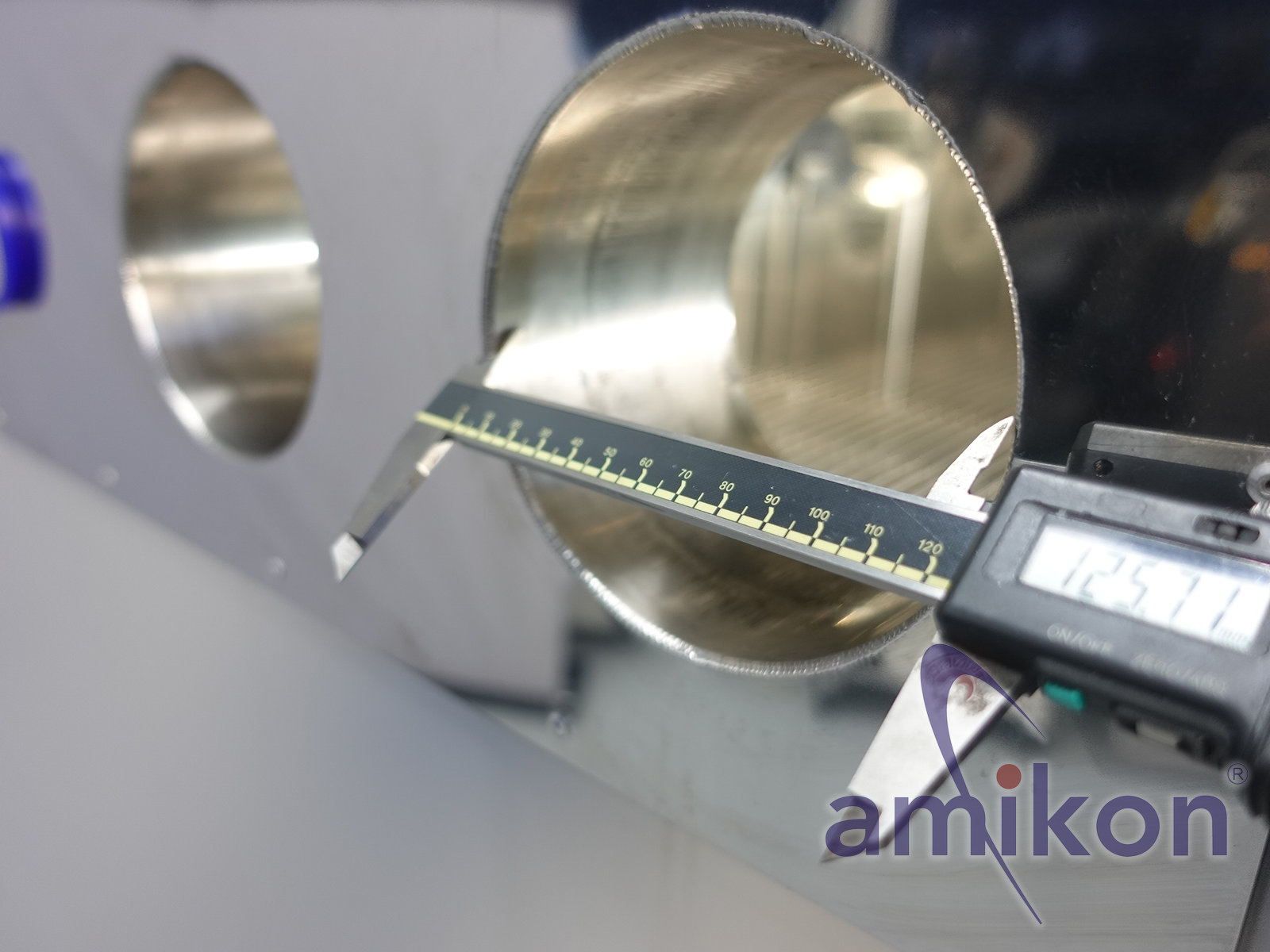

1b Durchführung 2x NW125
1c Durchführung 2x Rp 314°
für Minimax
Technische Leistungsdaten:
Temperaturprüfungen:
Temperaturbereich -50°C bis +100°C
Temperaturabweichung ≤ ±0,3 K zeitlich
Temperaturänderungsgeschwindigkeit nach IEC 60068-3-5
Heizen 2,5 K/min
Kühlen 2,5 K/min
Wärmekompensation
ca. 4000 W bei +20°C
ca.2200 W bei -40°C
Die technischen Daten beziehen sich auf eine Umgebungstemperatur von +25 °C,
Nennspannung 400V, ohne Prüfgut, ohne Wärmekompensation und ohne Zusatzeinrichtungen.
Optionen können Einfluss auf die Leistungsdaten nehmen.
Abmessungen:
Prüfvolumen 1000 Liter
Prüfraumabmessungen Höhe, ca. 1000 mm, Breite, ca. 860 mm, Tiefe, ca. 1100 mm
Außenabmessungen Höhe, ca. 1950 mm, Breite, ca. 1270 mm, Tiefe, ca. 1900 mm
Betriebsdaten:
Elektroanschluss 400 V +6/-10 %, 3/N, 50 Hz
Nennstrom 18 A
Nennleistung 9,5 kW
Schutzart IP 54
Schalldruckpegel < 58 dB(A)
(nach DIN EN ISO 3744
gemessen in 1m Abstand von vorne)
Masse ca. 1000 kg
Wärmeabgabe an den Aufstellungsraum 10,4 kW
Kälteaggregat:
wassergekühlt, geräuscharm, vollhermetisch
stufenlose Leistungsanpassung durch elektronisches Überwachungs- und Steuerungssystem,
umweltfreundliche Kältemittel R404A/R23
Zusatzausstattung:
Beschreibung der Zusatzausstattung:
1. Prüfraum in medienbeständiger Ausführung
Die Durchführungen im Prüfraum sind dicht geschweißt.
2. Fluorsilikon
Die Türdichtung besteht aus einem besonders beständigen Fluorsilikonprofil.
3.CO-Sensor
Der CO-Sensor dient zur Branddetektion im Prüfraum. Die CO-Emission im Prüfraum wird überwacht.
Im Gaswarngerät ist eine Pumpe integriert. Die Pumpe saugt das Gasgemisch aus dem Prüfraum zum Sensor und fördert es wieder zurück in den Prüfraum.
Das Gaswarngerät enthält zusätzlich eine Strömungsüberwachung.
Reaktionszeit des Sensors min. 60sec.
Der eingesetzte Sensor Typ Dräger CO-LH ist relativ unempfindlich gegenüber H2.
Bei 1000ppm H₂, werden nur 15ppm CO angezeigt.
Schwellwert 1:
50ppm; als Störmeldung - Lichtblitz aktiv
- Türverriegelung aktiv
- Temperierung aktiv
- Auswertung kundenseitig
Schwellwert 2:
200ppm; als Störmeldung
- Lichtblitz und Hupe aktiv
- Gerät wird gestoppt, Temperierung und Umluftventilator nicht aktiv - Türverriegelung nicht aktiv
- Auswertung kundenseitig
H₂-Sensor
Der Sensor dient der Überwachung von H₂-Emissionen im Prüfraum.
Im Gaswarngerät ist eine Pumpe integriert.
Die Pumpe saugt aus dem Prüfraum kontinuierlich Gas ab und führt das Gas zunächst zum Sensor der Gaswarnanlage.
Danach wird das Gas wieder in den Prüfraum gefördert.
Das Gaswarngerät enthält zusätzlich eine Strömungsüberwachung.
Reaktionszeit des Sensors min. 60sec.
Schwellwert 1:
5% UEG; (≙ 2000ppm) als Störmeldung - Lichtblitz aktiv
- Türverriegelung aktiv
- Temperierung aktiv
- Auswertung kundenseitig
Schwellwert 2:
7% UEG; (≙ 3000ppm) als Störmeldung
- Lichtblitz und Hupe aktiv
- Gerät wird gestoppt, Temperierung und Umluftventilator nicht aktiv - Türverriegelung nicht aktiv
- Auswertung kundenseitig
Für Sie als Käufer zur Sicherheit folgende Information!
Folgende Punkte werden an unseren angebotenen Kammern im Vorfeld ausgeführt:
1. Funktionsüberprüfung und Austausch notwendiger Komponenten
2. Wenn nötig neue Befüllung mit gesetzlich konformen Kältemittel
3. Dichtigkeitsprüfung mit Zertifikat
4. Nach erfolgreicher Überprüfung werden die Kammern einem dokumentierten Testlauf unterzogen.
Zustand: gebraucht / used
Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
Umstellung auf umweltfreundliches Kältemittel
Folgende Arbeiten können bei Klimakammern durchgeführt werden. Sprechen Sie uns bei Interesse einfach an.
- Absaugen und fachgerechtes Entsorgen des bisherigen Kältemittels
- Gegebenenfalls Austausch notwendiger Komponenten
- Kreislauf evakuieren und neu mit R 452 A befüllen
- Überprüfung / Anpassung der Überhitzung bei Expansionsventilen
- Dichtheitsprüfung
- Probelauf der Anlage
