GeCma Components CHALLENGER 15i-2-HB-FMO Lichtstarkes, High Brightness Display

Art.-ID: 24442

Zustand: Gebraucht

Bestand: Noch ${ $store.getters['24442/currentItemVariation'].stock.net } auf Lager

ZAHLUNGSARTEN:

²

var src = "https://www.paypal.com/sdk/js?currency=EUR&client-id=ATiL-2VyuoyrVayNqMgVsBsVRmEUGU2Vy6XUqyeJPZh99Y0KPYRGHc9hpl3j2O_a2h3iB6SRkTud0fhV&components=messages"; if(!document.querySelector('script[src="' + src + '"]')) { var script = document.createElement("script"); script.type = "text/javascript"; script.id = "paypal-installment-banner"; script.src = src; script.rel = "preload"; document.body.appendChild(script); }
* zzgl. ges. MwSt. zzgl. Versandkosten

CHALLENGER

Typ: 15i-2-HB-FMO
Einleitung:
Der CHALLENGER 15i-2-HB-FMO ist ein eigensicheres Display zum Einsatz in Zone 1 / Zone 2.
Er dient z.B. zur Visualisierung von Prozessdarstellungen im explosionsgefährdeten Bereich. Das
Display zeichnet sich durch eine besonders intensive Leuchtkraft bis 650cd/m² aus.
Um Grafiken von z.B. einem PC darzustellen zu können, ist eine Sendeeinheit (z.B. CHALLENGER
TCV2i) erforderlich. Es können Entfernungen von bis zu 400 Metern zwischen Display und
Sendeeinheit realisiert werden.
Für die Energieversorgung wird eine geeignete eigensicher Spannungsquelle benötigt (z.B.
PSU14i/8/543.
Technische Daten:
Gehäusematerial: Stahlblech/Aluminium
Gehäuseschutz: Frontseitig IP66 (Nema 4X) bei sachgerechtem Einbau.
Lagertemperaturbereich: -20 °C - +70°C 10 bis 90% rel. Luftf.
Abmessungen: Breite  429 mm x Höhe 340,5 mm
Gewicht: 12 kg
Anschluss Versorgung: Klemme K1, K2, K3 (0,5-2,5)mm² starr / flexibe
Klemmleiste K1: Versorgungsstromkreise
Klemmen 3 - 4, 5 - 6, 7 - 8, 11 - 12, 13 - 14 und 15 - 16
Werte je Kreis
Spannung Ui DC 12,5 V
Stromstärke Ii 543 mA
Leistung Pi 6,8 W
wirksame innere Kapazität Ci vernachlässigbar
wirksame innere Induktivität Li vernachlässigbar
Klemmleiste K2 und K3: Versorgungsstromkreise
Klemmen 1 - 2
Werte je Kreis
Spannung Ui DC 12,5 V
Stromstärke Ii 543 mA
Leistung Pi 6,8 W
wirksame innere Kapazität Ci vernachlässigbar
wirksame innere Induktivität Li vernachlässigba
Anschluss Schnittstellen:
Klemme K4, K5, K9 (0,5-2,5)mm² starr / flexibel
Klemmleiste K4: Zum Anschluss eines ASD (application supporting
device) für Datenein-/ausgabe z.B. ein Keyboard
Spannung Uo DC 5,5 V
Stromstärke Io 71 mA
Max. äußere Kapazität Co 40 uF
Max. äußere Induktivität Lo 1 mH
Klemmleiste K5: Zum Anschluss eines Datenkabels von einer
Sendeeinheit z.B. CHALLENGER TCV 2i
Spannung Ui DC 5,5 V
wirksame innere Kapazität Ci vernachlässigbar
wirksame innere Induktivität Li vernachlässigbar
Klemmleiste K9:
Klemmen 1 und 2: Ausgangs-(Versorgungs-)Stromkreis, Werte
abhängig von der Stromversorgung, die an der Klemmenleiste K3
angeschlossen ist, max. jedoch
Spannung Uo DC 12,5 V
Stromstärke Io 543 mA
Leistung Po 6,8 W
Klemmen 3 bis 7: Zum Anschluss eines ASD (application supporting
device) für Datenein-/ausgabe z.B. ein Keyboard
Spannung Uo DC 5,5 V
Stromstärke Io 71 mA
Max. äußere Kapazität Co 40 uF
Max. äußere Induktivität Lo 1 mH
Steckverbindung X2: Videoeingang UVI (BNC connector)
Spannung Uo 2,5 V
Stromstärke Io 88 mA
Leistung Po 176 mW
Max. äußere Kapazität Co 100 uF
Max. äußere Induktivität Lo 4 mH
zum Anschluss eines eigensicheren Videostromkreises mit den
folgenden Höchstwerten:
Spannung Ui 6 V
Stromstärke Ii 188 mA
Leistung Pi 194 mW
wirksame innere Kapazität Ci vernachlässigbar
wirksame innere Induktivität Li vernachlässigbar
Dokumente & Downloads
Datenblatt: Bedienungsanleitung
Zustand: gebraucht / used

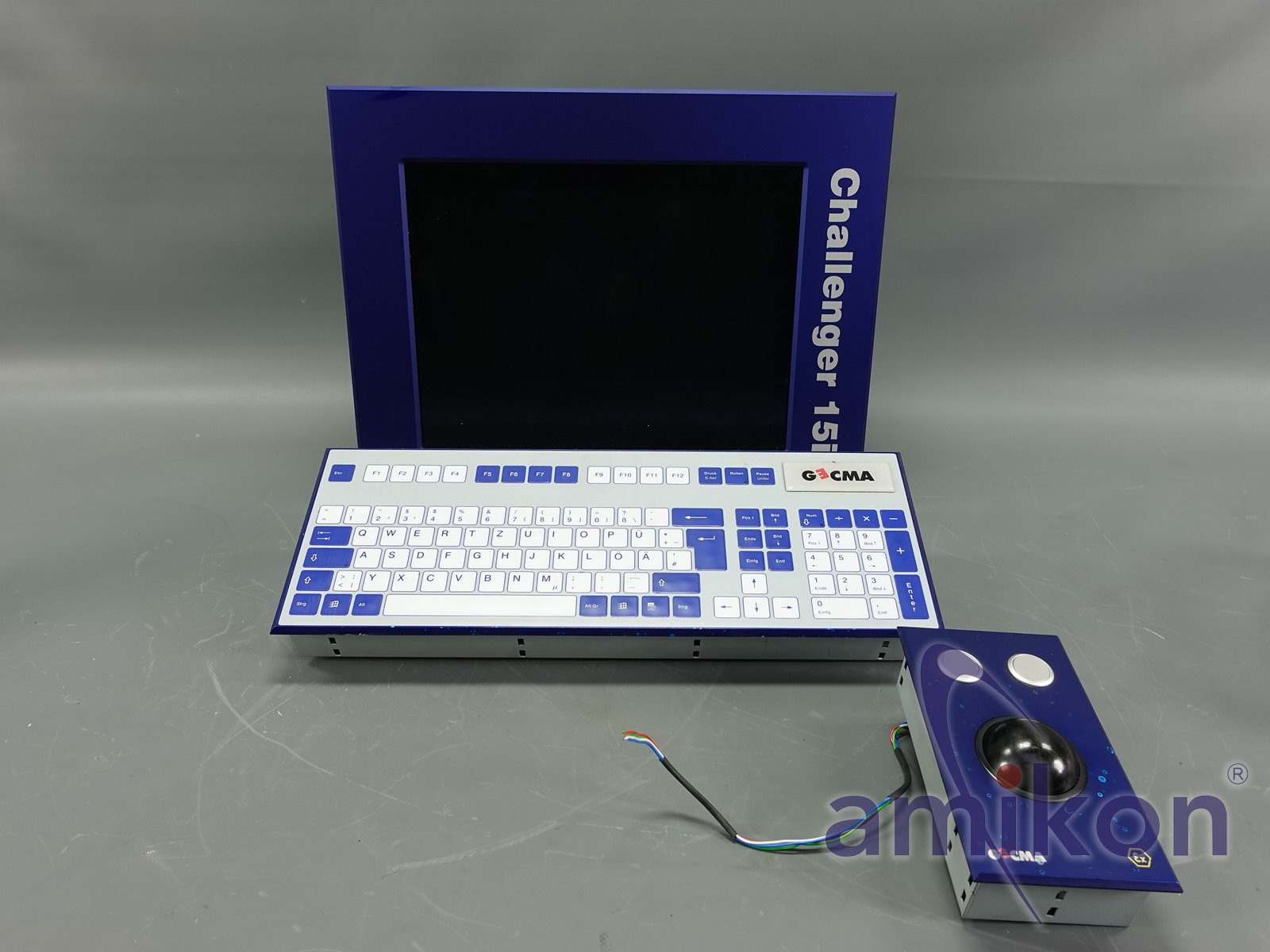

Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
