BIA Turnkey Test Systems Fahrwerkprüfstand

BIA Turnkey Test Systems

Technische Daten:

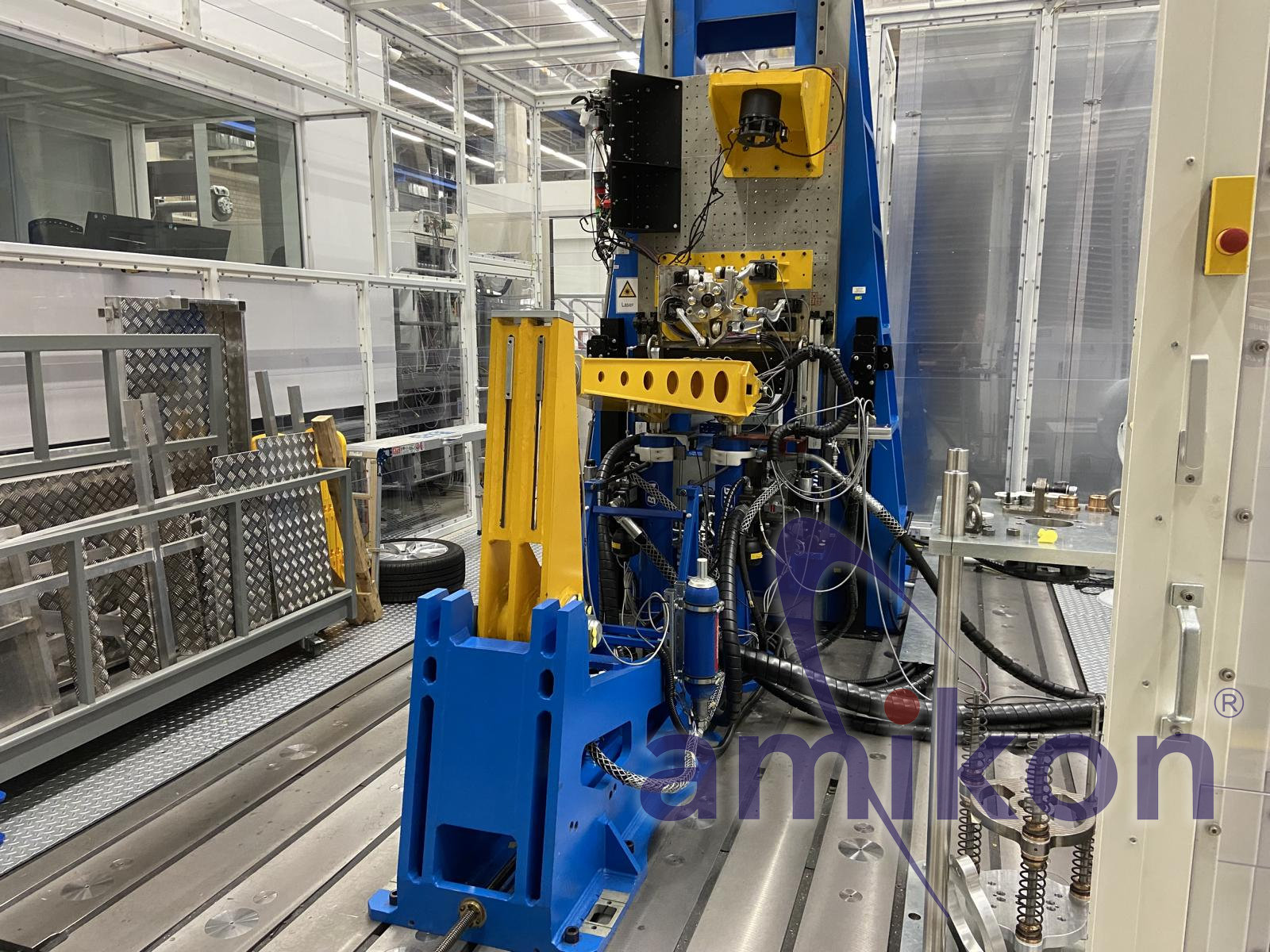

Der hier angebotene BiA Prüfstand bietet die Möglichkeit, Federbeine in verschiedenen Testumgebungen zu testen.
Das Federbein kann alleine oder inklusive Radaufhängung getestet werden, um seine Eigenschaften zu testen.

Maße(Ungefähr): 4000 mm H x 5800 mm Breite x 6400 mm Tiefe

Daten der BiA Prüfstandsaktuatoren:
z-Aktuator (Straßenseite):
-
Max. statische Kraft: 72 kN
-
Hub: +/- 125 mm
-
Max. Geschwindigkeit: 2 m/s
-
Max. Beschleunigung: 200 m/s²
-
Frequenzbereich: 0,1 – 100 Hz
y-Aktuator: (Straßenseite):
-
Max. statische Kraft: 21 kN
-
Hub: +/- 50 mm
-
Max. Geschwindigkeit: 1 m/s
-
Max. Beschleunigung: 50 m/s²
-
Frequenzbereich: 0,1 – 100 Hz
Fahrzeugmassenaktuator: (gefederte Masse):
-
Max. statische Kraft: 30 kN
-
Hub: +/- 125 mm
-
Max. Geschwindigkeit: 1 m/s
-
Max. Beschleunigung: 30 m/s²
-
Frequenzbereich: 0,1 – 50 Hz

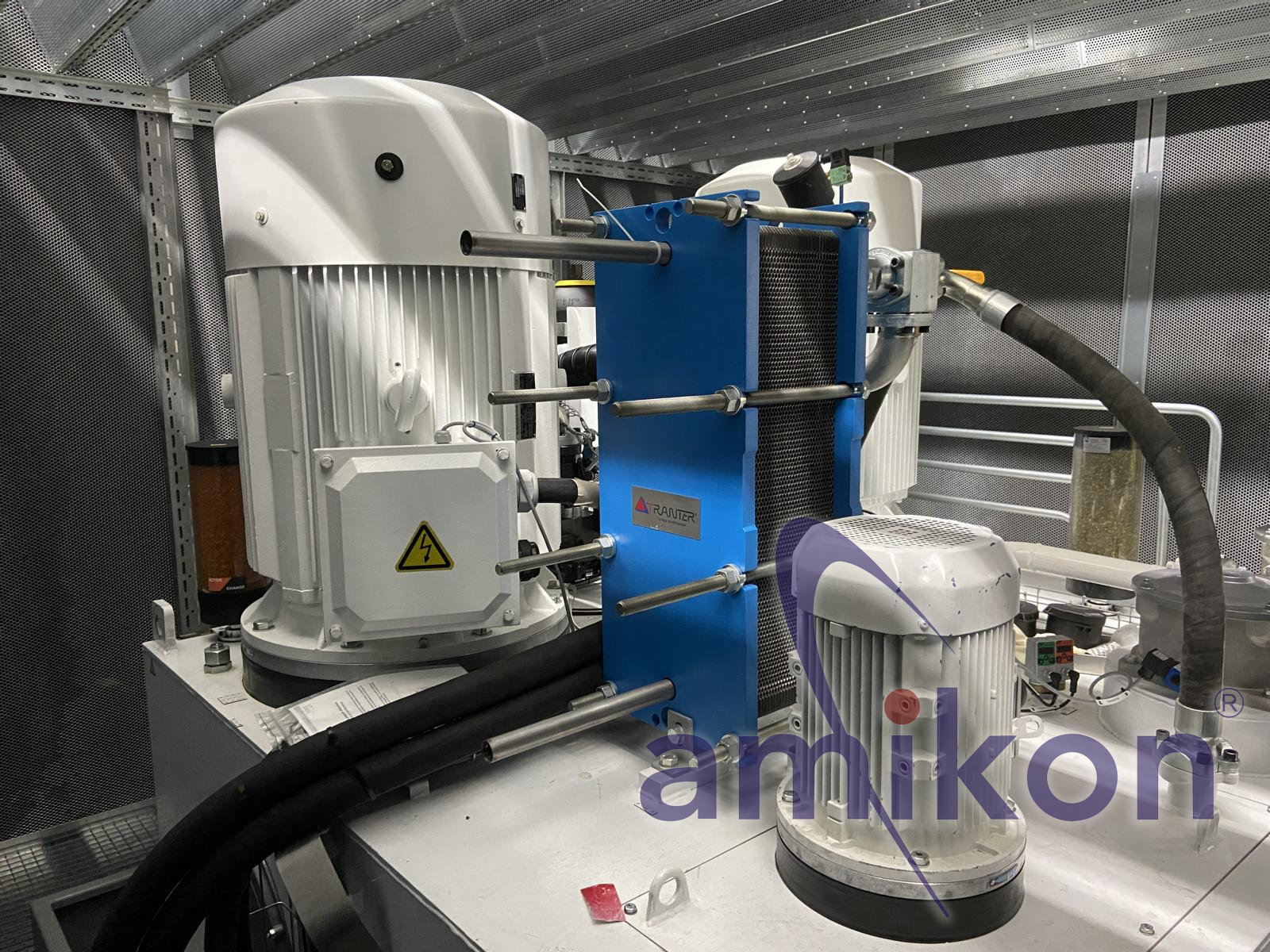

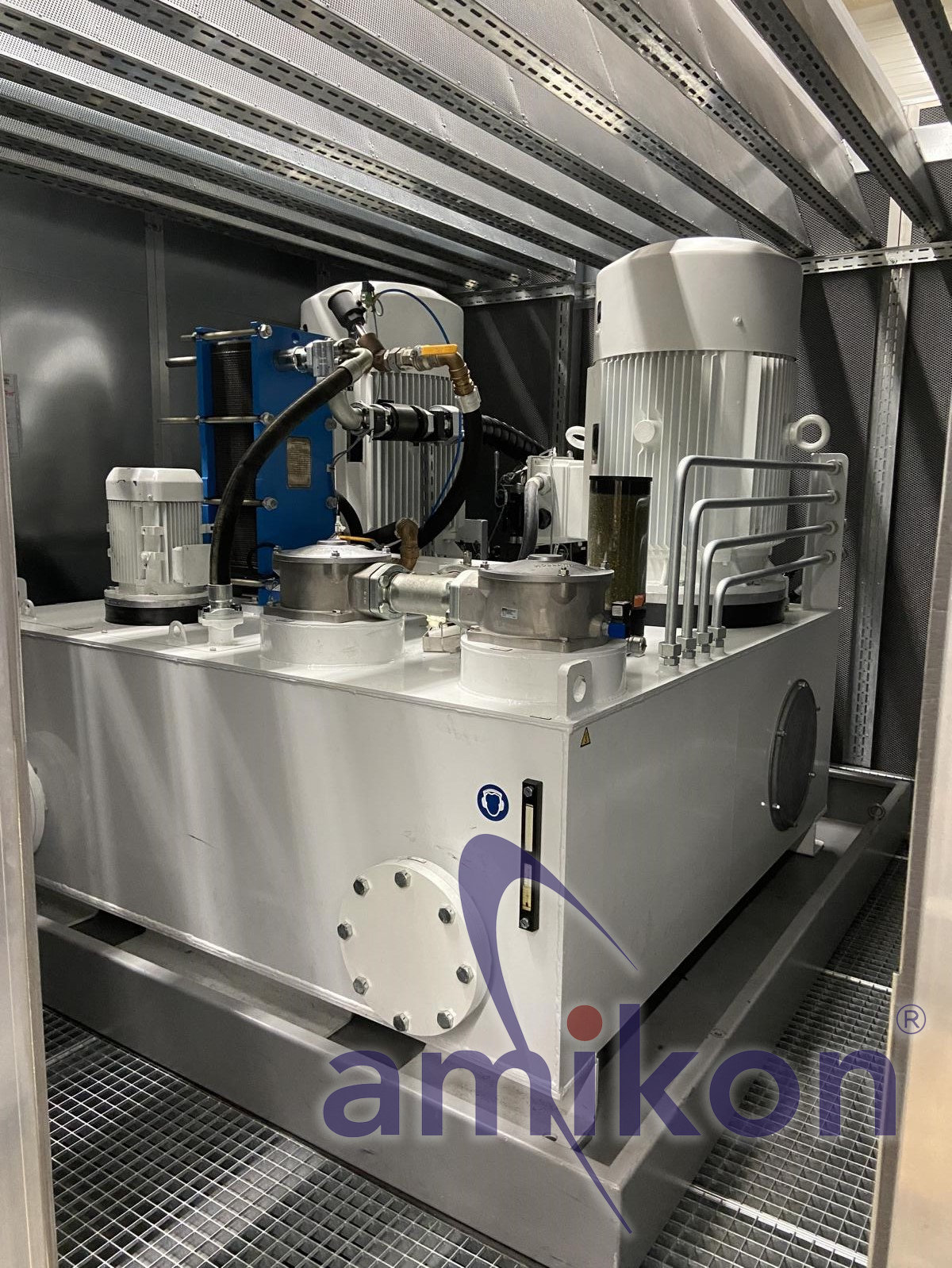

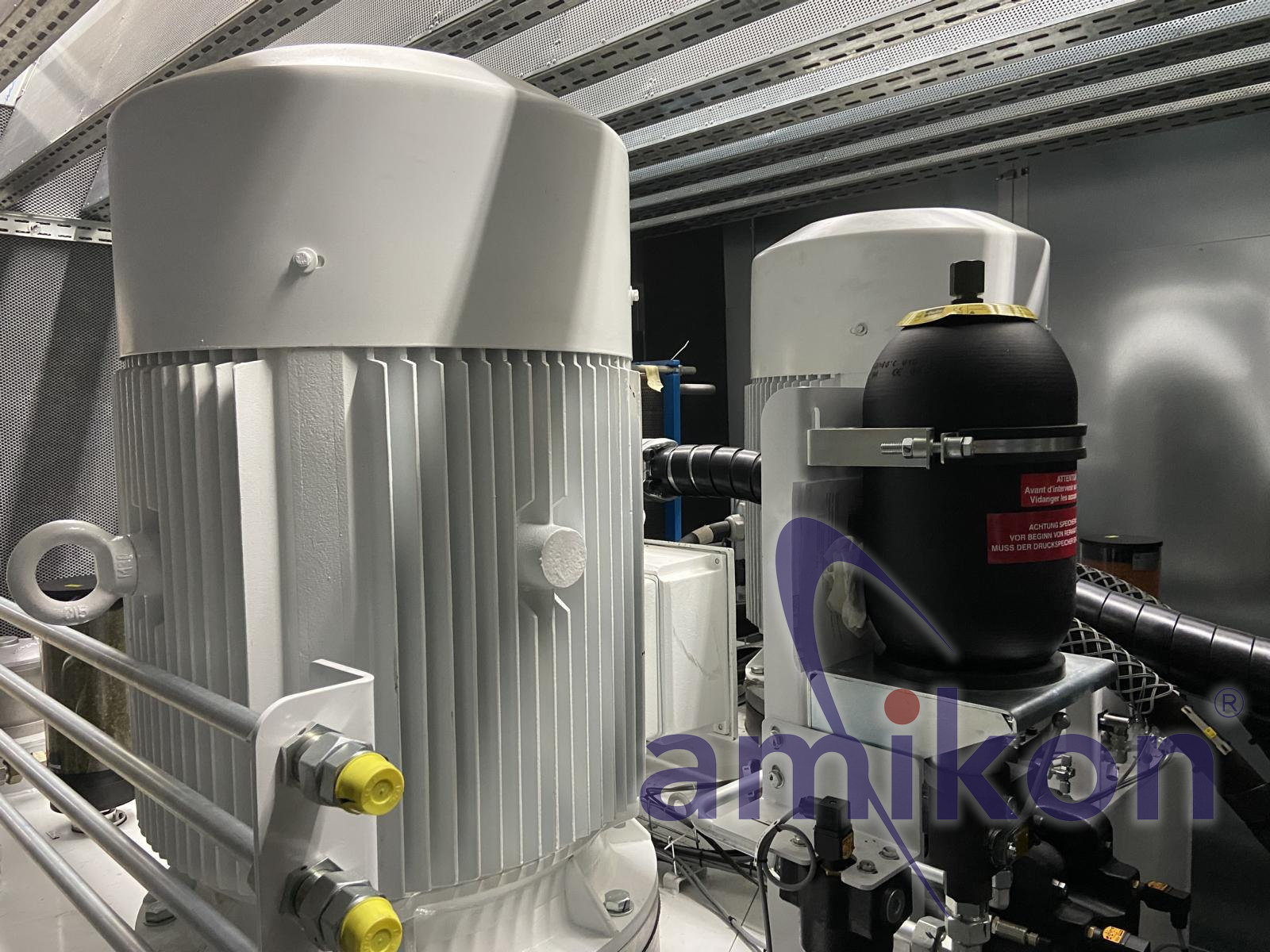

Daten der Parker HPU (Hydraulic Power Unit):
Hochdruckseite:
- 1 x Hochdruckpumpe mit AC Motor
- Proportionalventil und Checkventil
- Filter 5 μm with 2-threshold clogged up indicator
- Druckmessung
- Manuelles Ventil
- Max. Ölfluss: 450 l/min
- Max. Druck: 28 MPa
- Kapselung, um Geräuschniveau auf 70 dB zu begrenzen
Niederdruckseite:
- 1 x manuelles Ventil
- Filter 10 μm with single threshold indicator
- Wärmetauscher mit Feuchtigkeitsdetektor
- Niederdruckpumpe (2,2 kW)
Weiteres:
- Ölniveaumessung innerhalb des Tanks
- Öltemperaturmessung innerhalb des Tanks
- Hochdruckpumpenlastmanagement
- Nachgerüstete Feuchtigkeitsfilter, um eine Kontaminierung des Öls mit Wasser zu
vermeiden

Verkauf ab Standort!

Lieferumfang: (Siehe Bild)

Es werden der Fahrwerksprüfstand von BiA und die HPU von Parker verkauft. Eine HiL
Simulationsumgebung ist nicht Teil des Angebots!

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
